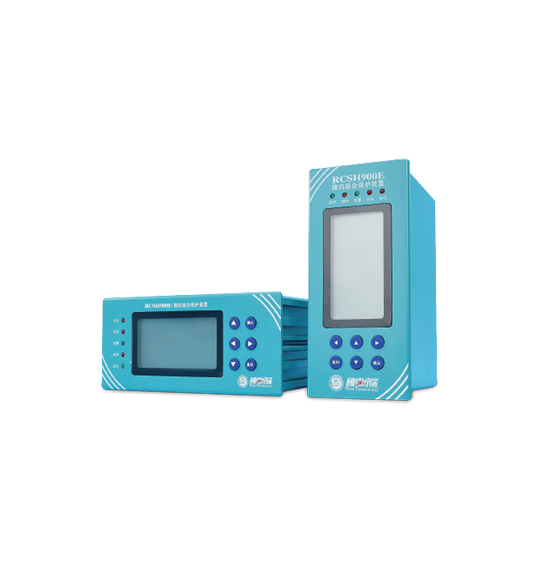

RCSH900E-ZH微机综合保护装置

RCSH900E-ZH微机综合保护适用于35kV及以下电压等级不接地系统，电阻接地系统或经销弧线圈接地系统中。可作为线路的进线保护和出线保护或厂（站）用变压器的综合保护。可安装于固体柜、充气柜等小型环网柜体中。

产品展示

Product display

产品详情

Product overview

产品特点

◆ 交流额定电流：5A或1A（订货时注明）；

◆ 交流额定电压：57.7V或100V（订货时注明）；

◆ 工作频率：50HZ；

◆ 工作电源：AC/DC85-265V；

◆ 开入电源：内部24V；

◆ 电流测量精度：0.5级；

◆ 电压测量精度：0.5级；

◆ 保护动作出口时间：1.5倍定值保护动作时间不大于35ms；

◆ 开出节点：持续接通AC/DC220V，5A电流（纯阻性负载）。

测控功能

◆ 遥测量：电压、电流、有功功率、无功功率、功率因数等，可通过设置显示一次值或二次值；

◆ 遥信量：装置有8路遥信开入量；

◆ 事件记录：装置可记录64个包括开入量变位、装置自检、保护动作等事件，掉电不丢失；

◆ 遥控：装置可通过远程后台进行遥控分合闸及保护定值远方召唤和修改。

保护功能

◆ 无时限过流保护

◆ 两段式定时限过流保护

◆ 过负荷保护

◆ 反时限过负荷保护

◆ 零序过流保护

◆ 零序过压保护

◆ PT断线监视

◆ 过压保护

◆ 失压保护

◆ 非电量保护 （重瓦斯跳闸，轻瓦斯告警，超温跳闸，高温告警）

通信功能

◆ 可选择经磁隔离的高速标准R5485接口或经磁隔离的高速标准CAN2.0B接口（两者二选一，订货时说明）；

◆ R5485接口通信规约为IEC 60870-103通信协议；

◆ CAN2.0B接口通信规约为IEC 60870-104协议。

RCSH900E-ZH微机综合保护装置典型接线图
