舜通云 综合能源管理系统
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
武汉舜通智能科技有限公司2011年6月成立。公司由一群激情而博学，诚恳而务实的年轻团队组成，公司依托华中科技大学电气学院深厚的技术底蕴，致力于推动中国工业物联网和智能化领域的创新与发展，公司致力于智能电网、智慧能源、工业物联网产品的研发及创新。目前与国网电科院、广东易事特集团、长沙威胜能源、华中科技大学、江汉大学等建立了广泛的合作。现主要核心产品有：以QTouch跨平台组态软件技术开发工具为核心的物联网OS，SmartDAQ/SmartView系列智能数据采集器，QTouch服务器云平台产品等产品。产品涵盖：智能电力能效（运维）云平台，光伏监控（运维）云平台，工业物联网平台等。公司主要核心产品包括如下3类：1）基于QTouch跨平台自动化软件的物联网OS，是公司的核心软件产品，采用跨平台技术，可以运行于多种嵌入式操心系统，包含图形化GUI，SoftPLC软逻辑处理，C语言编辑编译环境，实时数据库系统，历史数据库系统，运动控制和开放式的高速总线等，是工业物联网的关键核心技术，统称为物联网OS（操作系统）。2）SmartDAQ/SmartView系列智能数据采集器，采用嵌入式CPU构架和嵌入式Linux操作系统，具有多串口和网口的数据处理能力，运行QTouch软件Runtime，实现高速总线网络支持，实时数据库和历史数据库支持，实现基于无线和因特网的远程传输。3）QTouch物联网云平台体系，包括：物联网通信支持服务平台，物联网应用开发框架，已面向：智能电网，智慧能源，智慧水务，智慧交通提供了完整的解决方案。
产品图片

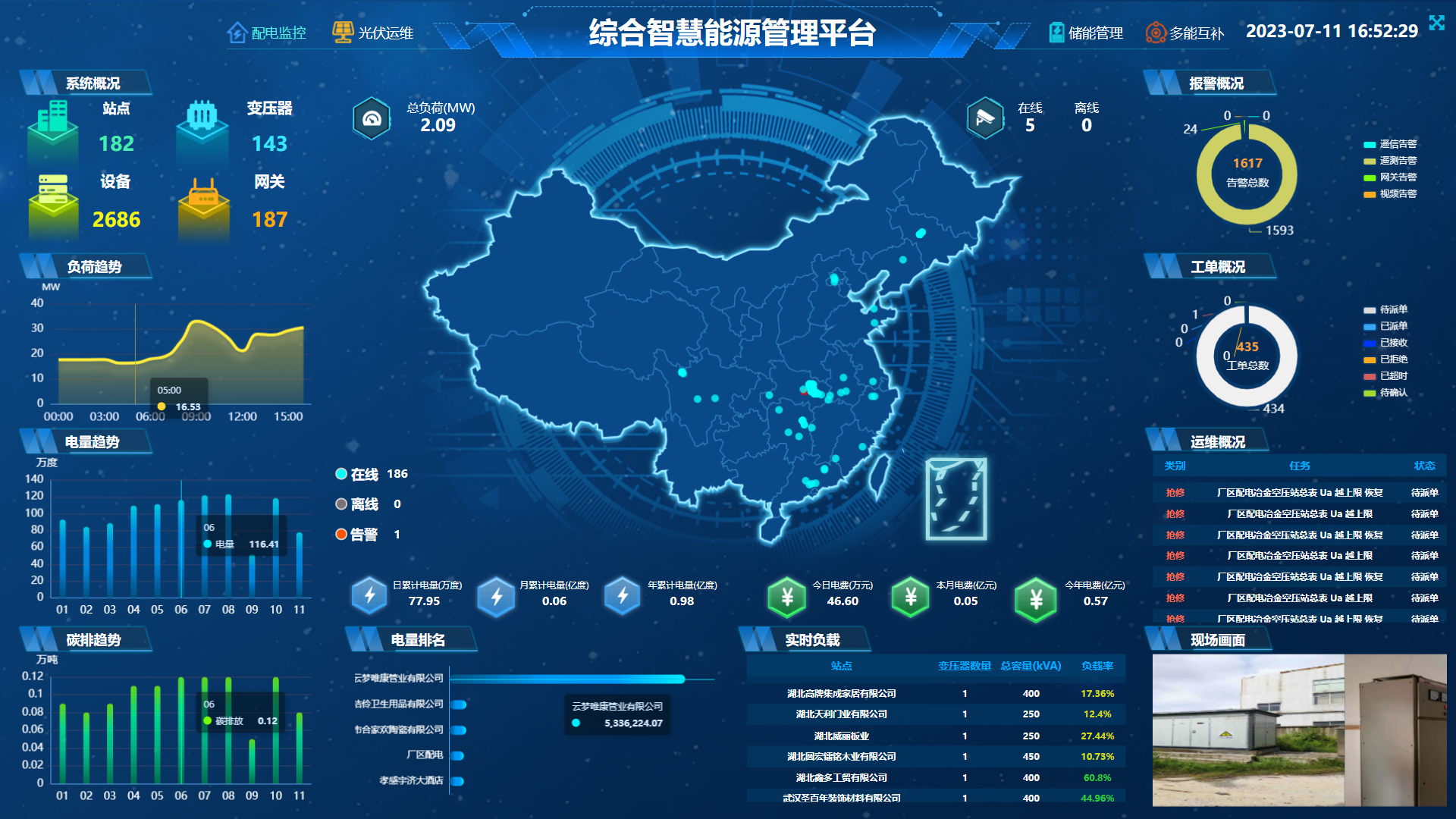

| 1 | 数字全景 | 集控大屏 | / | / | 显示监控的各类电站的数量以及装机容量数据、各类发电的日数据曲线图、各项发电量、各站点的报警信息、各站点的通信状态、电站的发电计划量以及实际发电量等数据 |
| 2 | 光伏大屏 | / | / | 显示光伏站点的发电完成率、设备可利用率、接入站点数量、在线网关数量、总装机容量等数据 | |
| 3 | 风电大屏 | / | / | 显示风电站点的发电完成率、设备可利用率、接入站点数量、在线网关数量、总装机容量等数据 | |
| 4 | 综合大屏 | / | / | 显示所有类型站点的负荷趋势图、用电趋势图、报警信息概况、工单信息概况，站点、设备、变压器、网关的数量等数据信息 | |
| 5 | 智慧监控 | 配电系统 | 站点概览 | / | 显示配电站点的耗电量、配电室信息、站点负荷、站点电费、实时告警信息等数据 |
| 6 | 主系统图 | / | 显示用户上传的站点配电一次接线图，并可进行远程开合闸操作 | ||
| 7 | 设备监测 | / | 显示各站点回路的对应监测数据的实时采集曲线图 | ||
| 8 | 设备概况 | / | 显示各站点的所有设备的实时状态以及该设备所采集到的数据 | ||
| 9 | 电量统计 | / | 显示站点回路的分时电量数据或日、月、年用电量数据 | ||
| 10 | 电费统计 | / | 显示各站点的各类电费数据 | ||
| 11 | 重点设备 | 变压器 | 显示变压器数据 | ||
| 12 | 直流屏 | 显示直流屏数据 | |||
| 13 | 实时负荷 | / | 显示各站点设备的实时负荷排名以及负荷数据 | ||
| 14 | 整点抄表 | / | 显示符合查询条件的所选站点设备的原始值报表 | ||
| 15 | 需量分析 | / | 显示各站点的最大需量数据以及最大需量产生时间的分布玫瑰图 | ||
| 16 | 对比分析 | / | 显示各站点回路的查询数据的同比、环比的多柱状图 | ||
| 17 | 用量排名 | / | 显示各站点的设备的日、月、年用电排名 | ||
| 18 | 光伏系统 | 光伏概览 | / | 显示光伏站点的发电量、辐照量、co2减排量、装机容量、逆变器数量、功率、环境温湿度、当前风速等站点数据 | |
| 19 | 主系统图 | / | 显示用户上传的光伏一次接线图，并可进行远程开合闸操作 | ||
| 20 | 设备概况 | / | 显示光伏站点的所有设备的实时状态以及该设备所采集到的数据 | ||
| 21 | 设备监测 | / | 显示光伏站点回路的对应监测数据的实时采集曲线图 | ||
| 22 | 光伏分析 | 发电统计 | 显示光伏站点的发电数据 | ||
| 23 | 收益统计 | 显示光伏站点的收益数据 | |||
| 24 | 发电效率 | 显示光伏站点的发电效率数据图 | |||
| 25 | 离散率分析 | 选择光伏站点的多条监测回路进行离散对比，计算所选回路的平均离散率、最大离散率以及最小离散率 | |||
| 26 | 关联分析 | 可自由选择光伏站点设备进行数据的对比查询显示 | |||
| 27 | IV诊断 | 对IV曲线进行大数据分析，应用AI智能诊断算法，精准识别故障组串，并输出诊断报告 | |||
| 28 | 光伏对标 | 通过配置标杆光伏站站点，对其他光伏站点进行对比显示，辅助对光伏发电的效率评估 | |||
| 29 | 运行日报 | / | 显示逆变器每日数据报表 | ||
| 30 | 储能系统 | 站点概览 | / | 显示储能站点每日数据概览 | |
| 31 | 主系统图 | / | 显示用户上传的储能一次接线图，并可进行远程开合闸操作 | ||
| 32 | PCS状态 | / | 显示PCS设备的数据概览 | ||
| 33 | BMS监控 | / | 显示BMS设备的数据概览 | ||
| 34 | 单体电池 | / | 显示单体电池的实时采集数据 | ||
| 35 | 历史曲线 | / | 显示储能设备的历史或实时的各项电参数据 | ||
| 36 | 环境监控 | / | 显示各站点的充放电数据曲线图 | ||
| 37 | 储能控制 | / | 显示储能设备的充放电费用数据统计 | ||
| 38 | 充放记录 | / | 显示各站点的充放电数据报表 | ||
| 39 | 储能收益 | / | 显示空调设备的实时采集数据 | ||
| 40 | 充电系统 | 充电总览 | / | 总览充电设备，并可查看各设备当前的运行参数 | |
| 41 | 充电订单 | / | 查看设备的充电订单信息 | ||
| 42 | 换电系统 | 换电总览 | / | 总览换电设备，并可查看各设备当前的运行参数 | |
| 43 | 换电订单 | / | 查看设备的换电订单信息 | ||
| 44 | 用水分析 | 管网分布 | / | 显示各站点的用水管网分布图 | |
| 45 | 设备监测 | / | 显示站点各用水监测设备所实时采集上传的数据信息 | ||
| 46 | 设备概览 | / | 显示站点的所有设备的实时状态以及该设备所采集到的数据 | ||
| 47 | 用水统计 | / | 显示各站点设备检测到的日、月、年用水数据曲线图 | ||
| 48 | 对比分析 | / | 显示各站点回路的查询数据的同比、环比的多柱状图 | ||
| 49 | 用量排名 | / | 显示各站点的设备的日、月、年用水排名 | ||
| 50 | 用气分析 | 管网分布 | / | 显示各站点的用气管网分布图 | |
| 51 | 设备监测 | / | 显示站点各用气监测设备所实时采集上传的数据信息 | ||
| 52 | 设备概览 | / | 显示站点的所有设备的实时状态以及该设备所采集到的数据 | ||
| 53 | 用气统计 | / | 显示各站点设备检测到的日、月、年用气数据曲线图 | ||
| 54 | 能效分析 | / | 显示单个站点内多个设备的查询的数据对比曲线图 | ||
| 55 | 对比分析 | / | 显示各站点回路的查询数据的同比、环比的多柱状图 | ||
| 56 | 用量排名 | / | 显示各站点的设备的日、月、年用水排名 | ||
| 57 | 空调系统 | 主系统图 | / | 显示用户上传的一次接线图，并可进行远程开合闸操作 | |
| 58 | 设备监测 | / | 显示各空调设备的数据曲线图 | ||
| 59 | 空调控制 | / | 显示空调设备的控制项 | ||
| 60 | 环控系统 | 主系统图 | / | 显示用户上传的一次接线图，并可进行远程开合闸操作 | |
| 61 | 设备监测 | / | 显示各环控设备的数据曲线图 | ||
| 62 | 环境监测 | / | 显示站点的烟感设备、水浸设备、门禁设备、温度监测设备以及湿度监测设备的正常、异常、总数数量信息，并显示站点的环境温湿度曲线图 | ||
| 63 | 视频监控 | 视频地图 | / | 显示各摄像头设备在地图中的分布情况 | |
| 64 | 实时视频 | / | 显示站点摄像头设备的实时播放小窗口列表 | ||
| 65 | 历史视频 | / | 显示各站点的历史视频列表 | ||
| 66 | 视频巡检 | / | 显示各摄像头设备的实时巡检信息 | ||
| 67 | 告警记录 | / | 显示各摄像头设备的告警信息 | ||
| 68 | 锚点管理 | / | 配置摄像头设备在视频地图中的锚点分布 | ||
| 69 | 门禁系统 | 门禁记录 | / | 显示门禁监控信息 | |
| 70 | 访客统计 | / | 显示员工数量、员工车辆、访客数量以及访客车辆的数据信息 | ||
| 71 | 智慧能源 | 能源统计 | / | / | 统计显示各站点的所有类型能耗的日、月、年数据，以及能耗趋势图、费用趋势图 |
| 72 | 分类统计 | / | / | 可通过用户自建的类型对站点的各类数据查询显示 | |
| 73 | 碳排统计 | / | / | 计算并显示各站点的清洁能源发电相对应的传统发电所带来的碳排数据图 | |
| 74 | 费用统计 | / | / | 显示各站点的分时电量统计以及对应的分时电费数据 | |
| 75 | 趋势分析 | / | / | 显示站点的用电趋势曲线以及变化率趋势图 | |
| 76 | 关联分析 | / | / | 可同时查询单个站点的多个回路的数据对比曲线图 | |
| 77 | 用能报表 | / | / | 可勾选树菜单的多个站点，同时查询显示用能报表 | |
| 78 | 能流图 | / | / | 显示各项能源的能流图 | |
| 79 | 智慧运维 | 通讯管理 | 站点监控 | / | 显示站点下的设备与网关的在线离线状态 |
| 80 | 网关监控 | / | 显示厂区内所有的网关，或单个站点下的网关的在线离线状态 | ||
| 81 | 设备监控 | / | 显示厂区内所有的设备，或单个站点下的设备的在线离线状态 | ||
| 82 | 运维管理 | 待办事项 | / | 在待办事项中，用户可查看当前登录账号的所有待办事项；其中，日期标位红色代表那一日的工单有未完成项，反之，如果那一日的所有工单全部完成并确认后，会显示为绿色 | |
| 83 | 巡检管理 | 巡检计划 | 用户可进行单次、月常或周常的巡检计划的新增、修改、删除等操作 | ||
| 84 | 巡检任务 | 可查看已有的巡检任务的详情与进度 | |||
| 85 | 巡检记录 | 可查看所有的已完成的巡检记录 | |||
| 86 | 报修管理 | 报修任务 | 用户可进行报修计划的新增、修改、删除等操作 | ||
| 87 | 报修记录 | 可查看所有的已完成的报修记录 | |||
| 88 | 抢修管理 | 抢修任务 | 用户可进行抢修计划的新增、修改、删除等操作 | ||
| 89 | 抢修记录 | 可查看所有的已完成的抢修记录 | |||
| 90 | 工单管理 | 工单任务 | 用户可在此对各个巡检工单、报修工单、抢修工单进行操作 | ||
| 91 | 派单记录 | 可查看所有的历史与实时派单记录 | |||
| 92 | 工单记录 | 可查看所有工单的运维详情、工单进度、人员或车辆的运维轨迹回放以及运维人员所反馈的附件下载 | |||
| 93 | 运维组织 | 人员管理 | 用户可管理“运维管理”功能中的人员权限 | ||
| 94 | 班组管理 | 用户可管理“运维管理”功能中的班组信息 | |||
| 95 | 车辆管理 | 用户可管理“运维管理”功能中的车辆信息 | |||
| 96 | 任务模板 | / | 配置任务的模板，节省任务的创建时间 | ||
| 97 | 两票管理 | / | 可自定义配置两票信息 | ||
| 98 | 考勤管理 | 考勤记录 | 可查看平台用户的考勤打卡记录 | ||
| 99 | 考勤统计 | 可查看平台用户每日的考勤打卡柱状图 | |||
| 101 | 报警管理 | 实时报警 | / | / | 可查看单个站点或多个站点的实时的未操作的报警信息 |
| 102 | 历史报警 | / | / | 可查看单个站点或多个站点的已操作的历史报警信息 | |
| 103 | 报警统计 | / | / | 统计单个站点或多个站点的告警类型占比、告警时间段占比、告警设备占比等信息，可自选查看的数据周期 | |
| 104 | 告警配置 | / | / | 配置平台告警下发以及自定义告警配置 | |
| 105 | AI决策 | AI报告 | 模板管理 | / | 配置自定义报告模板 |
| 106 | 报告配置 | / | 配置报告参数 | ||
| 107 | 报告浏览 | / | 生成报告与预览下载 | ||
| 108 | AI预警 | / | / | 通过偏离模型与狼牙模型，对各回路的电参数据进行大数据分析，应用AI智能算法，预测回路的运行风险，并输出诊断报告 | |
| 109 | AI诊断 | / | / | 通过大数据得出的智能模型，对各站点的断路器设备应用AI智能算法，进行AI诊断，预测设备的运行风险，并输出诊断报告 | |
| 110 | 档案管理 | 站点档案 | / | / | 配置平台的站点档案 |
| 111 | 网关档案 | / | / | 配置站点的网关档案 | |
| 112 | 设备档案 | / | / | 配置站点的设备档案 | |
| 113 | 视频档案 | / | / | 配置站点的视频档案 | |
| 114 | 控制点档案 | / | / | 配置站点的空调设备的控制点档案 | |
| 115 | 监控拓扑 | / | / | 配置平台的拓扑树菜单结构，并给树节点关联设备 | |
| 116 | 能源拓扑 | / | / | 配置“智慧能源”中的树菜单结构，并给每个节点设置单独的数据修正系数 | |
| 117 | 综合管理 | 设备台账 | 设备资料 | / | 可配置站点设备的各项属性信息 |
| 118 | 设备报表 | / | 显示站点设备的设备报表 | ||
| 119 | 设备评级 | / | 可对站点设备进行评级 | ||
| 120 | 检修履历 | / | 可配置站点设备的检修信息 | ||
| 121 | 安全管理 | 安全制度 | / | 用户可给每个站点上传文件，供其他用户下载浏览 | |
| 122 | 安全资质 | / | 可配置人员的安全资质信息 | ||
| 123 | 安全事件 | / | 可配置站点的安全事件信息 | ||
| 124 | 应急管理 | 演练计划 | 用户可给每个站点自定义设置演练计划 | ||
| 125 | 演练记录 | 用户可查看已完成的演练计划以及上传附件 | |||
| 126 | 安全培训 | 培训计划 | 用户可给每个站点自定义设置培训计划 | ||
| 127 | 培训记录 | 用户可查看已完成的培训计划以及上传附件 | |||
| 128 | 安全考核 | / | 用户可给每个站点自定义设置安全考核项目 | ||
| 129 | 物资管理 | 采购计划 | / | 可配置各站点的物资采购计划 | |
| 130 | 入库管理 | / | 可配置站点物资的入库信息 | ||
| 131 | 出库管理 | / | 可配置站点物资的出库记录 | ||
| 132 | 备品备件 | / | 可配置站点备件的信息记录 | ||
| 133 | 通知管理 | 系统通知 | / | 可给平台中的用户发送系统消息 | |
| 134 | 通知记录 | / | 可查看所有发送过的系统消息记录 | ||
| 135 | 知识库 | / | / | 用户可自行上传资料文件 | |
| 136 | 风险辨识 | / | / | 用户可自行上传用来参考的站点风险辨识文件 | |
| 137 | 系统管理 | 数据字典 | 采样指标 | / | 配置平台指标码信息 |
| 138 | 指标分组 | / | 配置平台指标码分组信息 | ||
| 139 | 设备类型 | / | 配置平台设备的类型及各项属性 | ||
| 140 | 电价方案 | / | 可配置在新增站点档案时，所需要选择的各站点的电价方案 | ||
| 141 | 通知类型 | / | 可配置用户的通知类型 | ||
| 142 | 用户通知 | / | 可配置每个用户的各类通知的启用状态 | ||
| 143 | 能源类型 | / | 配置平台中站点的能源类型 | ||
| 144 | 系统参数 | 数据库配置 | / | 配置平台的主副数据库源，无需通过修改配置文件来修改平台数据库链接 | |
| 145 | 消息队列 | / | 配置平台的mqtt连接信息 | ||
| 146 | 登录背景 | / | 可自由配置平台登录页的版权信息、上线时间、登录背景图、登录页logo以及web图标 | ||
| 147 | 短信配置 | / | 配置平台告警短信的模板的信息与参数 | ||
| 148 | 资源配置 | / | 配置菜单的资源路径 | ||
| 149 | 个推配置 | / | 配置平台个推信息 | ||
| 150 | 大屏配置 | / | 可咨询上传用户自行绘制的svg大屏 | ||
| 151 | 萤石云配置 | / | 配置萤石云摄像头信息 | ||
| 152 | APK配置 | / | 配置舜通云apk包信息 | ||
| 153 | 日志管理 | 登录日志 | / | 显示各用户账号在平台的登录信息 | |
| 154 | 操作日志 | / | 显示各用户账号在平台的操作记录 | ||
| 155 | 用户管理 | / | / | 配置用户账号信息，以及该账号关联的站点以及显示的左上角logo图片 | |
| 156 | 角色管理 | / | / | 配置账号所属的角色信息，并可给角色自定义授权平台各功能的使用权限 | |
| 157 | 菜单管理 | / | / | 配置平台的左侧菜单 |
（1）利用网络和系统平台实现多维度、全方位能源数据的实时展示，改变传统人工抄表、现场作业、人工核算等工作方式，实现了能源数据从采集、监测到分析、统计的全业务线上闭环管理，有效降低了人工劳动强度，提高了能源业务管理效率
（2）实现全厂区站房、管网的在线监测和实时管理。运维人员通过数据即可判断站房管网运行状态是否正常，提高了运维精准度、监测效率和及时性，同时减轻人员工作量。
（3）访客系统、协同办公、地磅系统的多系统集成，实现入厂、作业、地磅、出厂全流程线上闭环管理及数据管理，便于数据统计、分析和问题追溯。
（4）通过视频监控智能算法实现全厂区的监控覆盖和智能识别，系统通过弹窗等报警方式辅助人员处理问题，有效提升治安保卫效率
（5）光伏监控系统为企业生产和生活提供清洁、稳定、可靠的电力支撑，从而实现碳减排和节能的目标
通过各系统的集成，实现园区综合能源管理的一体化、数字化、标准化、流程化、精细化、智能化
