BRN-C2000电能管理/电力监控系统

产品简介：
BRN-C2000电能管理系统是一个基于开放式客户-服务器结构,具有国际先进水平的大型实时智能监控系统。该系统汇集了数据采集和控制，数据处理和存储，实时数据和图形显示等多项功能于一体，可广泛用于电力调度自动化、变电站综合自动化、输配电控制、发电厂监控、电能量计费、供水调度自动化、公路交通控制、楼宇小区智能化以及其他自动控制领域。

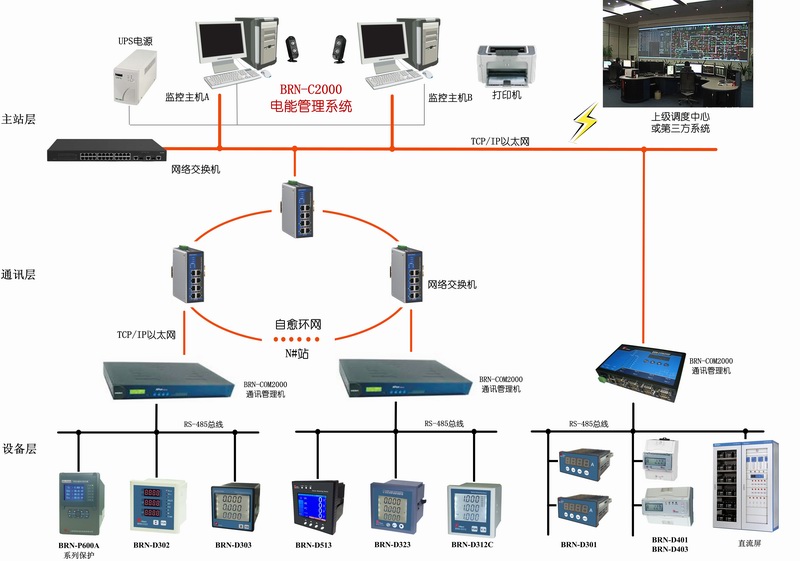

系统结构：
典型的BRN-C2000系统是一个分层、分级、分布式的双机/热备份，具有全冗余配置的综合监控系统。主站系统可分为系统管理层、网络通讯层、现场监控三个基本层次。
> 系统管理层
BRN-C2000电能管理软件平台、工业计算机、打印机、UPS等。
> 网络通讯层
BRN-C2000系统服务器层的核心是服务器、光端机、工业以太网交换机等；
BRN-C2000服务器负责执行数据采集、数据检测和控制、报警和事件登录、历史数据记录和在线计算等主要数据处理进程。
系统采用双服务器的主/备热备用工作方式，主用服务器负担系统所有实时数据处理功能，备用服务器跟踪主服务器的实时运行状况。
> 现场监控层
BRN-E200、BRN-D300、BRN-D400系列仪表、BRN-P600A系列保护、以及其他第三方智能设备。

系统功能：
> 运行监视与实时数据显示
用户可通过变电系统一次图，直观、实时的了解高低压回路开关状态，以及回路电流、电压、功率等电气测量参数。
> 报警与事件记录
对所有用户操作、开关变位、保护动作等事件具有详细的记录功能。SOE具备顺序记录及追忆功能。系统同时可设定多种报警，在故障发生前及时获取相关信息。对保护动作，参量越限等信息可以进行提示及语
音报警，能让值班人员快速发现和排除隐患。
> 报表及历史数据管理
系统能生成各种运行统计报表和图形。报表可打印，能导出EXCEL文档，方便用户拷贝存档。每组4条的趋势曲线，可对关键数据进行对比分析实时/历史曲线，柱形图，饼图等）
> 趋势曲线
趋势曲线程序用曲线形式来显示实时和历史记录数据库中的数据。每一幅趋势曲线图可同时显示多达32条限曲线。操作员在运行操作中可方便地调用任何预先定义的趋势曲线图进行显示和编辑或打印。
> 远程控制
用户可对各个回路实现远程分合闸控制，保护装置投退设定，报警保护参数调整
> 工作站和用户管理
系统工作站管理程序用于管理用户可调用的图形交互程序和保证系统应用运行和数据库操作的安全性。管理员可以管理操作员的权限，避免引起误操作和对系统的随意更改。
> 通道控制与监视
系统的通讯和控制软件具有多种通讯规约转换功能，规约库内置MODBUS、IEC101、IEC103、IEC104、CDT和其他通讯规约。系统可实时监测每一个通道及该通道下所有所有设备的通讯状态。

客户价值：
> 系统由用户图形显示
> 提高了电力系统的可靠性，保障供电系统的连续性
> 提高了电力系统的管理效率，降低运行成本
> 改善电能消耗的方式，促进节能降耗
> 监测电能质量问题，诊断故障源，减少故障风险
> 清晰明了的故障记录，缩短故障修复时间
