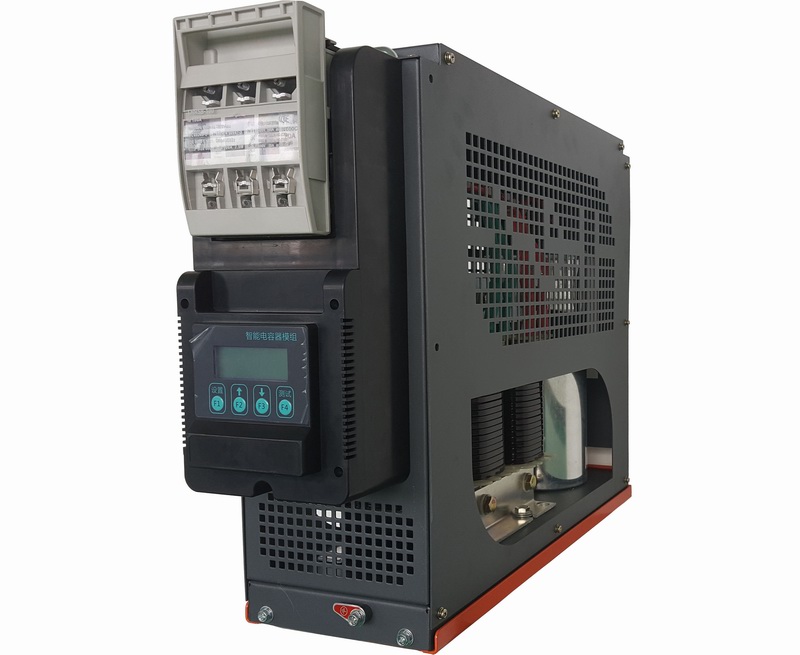

BRN-N700系列智能电容
产品简介：
该系列产品集电容器、电抗器、同步开关、保护单元于一体，适用于谐波较大的场合的无功补偿。
产品特点：
> 模块化结构，体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。
> 采用自愈式低压补偿电容器，电容器内置温度传感器，反映电容器内部发热程度，实现过温保护。
> 内置投切开关模块，实现电容器“零投切”，保障投切过程无涌流冲击，无操作过电压。开关模块动作响应速度快，可频繁操作。
> 完善的保护设计，具有停电保护、短路保护、电压缺相保护、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。
> 自动补偿无功功率，根据负荷无功功率的大小自动投切，动态补偿无功功率，改善电能质量。
> 可单台使用、也可多台联机使用。
> 人机界面友好，显示电流、电压、无功功率等设备运行参数，显示投切状态、开关模块故障状态、通讯状态，并可方便实现手动/自动操作功能。
选型说明：
型号 | 耐压（kV） | 容量（KVAR） | 电抗率 | 补偿类型 | 型号 | 耐压（kV） | 容量（KVAR） | 电抗率 | 补偿类型 |
BRN-N700/0.48/15/7%/G | 0.48 | 15 | 7% | 三相补偿 | BRN-N700/0.28/10/7%/F | 0.28 | 10 | 7% | 单相补偿 |
BRN-N700/0.48/20/7%/G | 0.48 | 20 | 7% | 三相补偿 | BRN-N700/0.28/15/7%/F | 0.28 | 15 | 7% | 单相补偿 |
BRN-N700/0.48/25/7%/G | 0.48 | 25 | 7% | 三相补偿 | BRN-N700/0.28/20/7%/F | 0.28 | 20 | 7% | 单相补偿 |
BRN-N700/0.48/30/7%/G | 0.48 | 30 | 7% | 三相补偿 | BRN-N700/0.28/25/7%/F | 0.28 | 25 | 7% | 单相补偿 |
BRN-N700/0.48/40/7%/G | 0.48 | 40 | 7% | 三相补偿 |

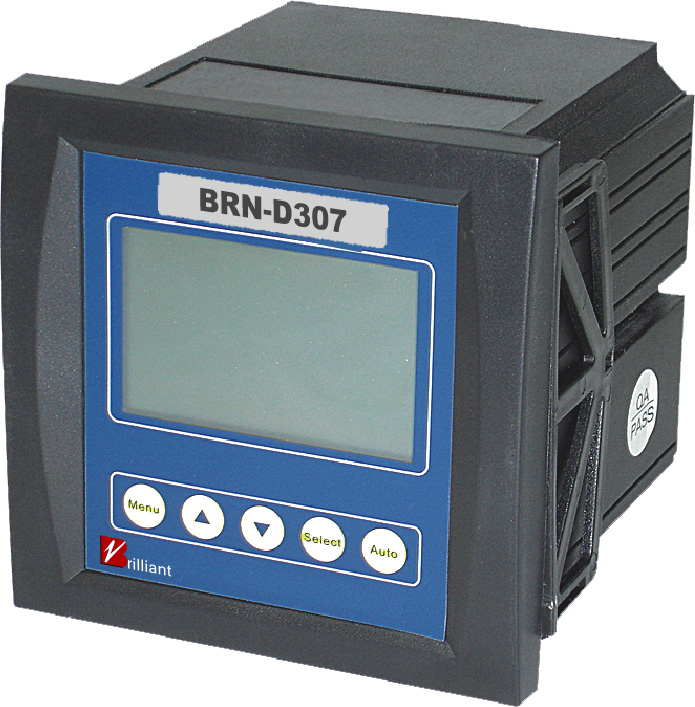

BRN-D307系列无功补偿控制器
产品简介：
该系列产品具备无功自动控制、循环投切功能。
产品特点：
> 可测量三相电压、电流、有功、无功、视在功率、功率因数、频率（BRN-D307:三相电流采样，BRN-D307S:单相电流采样）
> 高清晰度大屏幕LCD显示
> 12组/21组电容器投切控制，或32组智能电容控制
> 循环投切功能 * 动态跟踪负荷变化
> 过压、欠压、相序错及缺相报警
> 过零投切
> 故障自动闭锁投切
> 共补、分补方式相结合（BRN-D307）;共补方式（BRN-D307S）
> 产品带一路RS485/Modbus通讯接口。
> 适应于高温和强电磁干扰等恶劣环境
扩展功能：
> 常规型号为12组电容投切控制，也可扩展为21组电容投切控制；
安装尺寸：
12路型号开孔尺寸为113*113mm，21路型号及智能电容配套型号开孔尺寸为138*138mm。
选型说明：
| 型号 | 名称 |
| BRN-D307 | 12路型无功补偿控制器（三相取样） |
| BRN-D307S | 12路型无功补偿控制器（单相取样） |
| BRN-D307-21 | 21路型无功补偿控制器（三相取样） |
| BRN-D307-32 | 智能电容无功补偿控制器 |

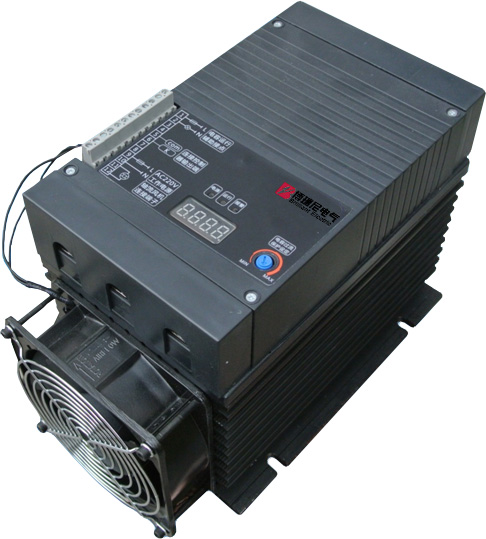

BRN-K2 系列可控硅开关
产品简介：
该系列产品专为动态快速补偿而设计，适用于电焊机、轧钢、电梯等快速负载的无功投切。
产品特点：
> 过零投切、无涌流、无火花；
> 全响应时间小于20ms；
> 具有缺相保护功能和各相投切指示；
> 具有过温保护，超温闭锁功能；
> 允许频繁投切，维护简单方便；
> 抗干扰能力强，高EMC保护措施；
> 输入信号与开关光电隔离，可直接与无功补偿控制器电平信号接口。
选型说明：
