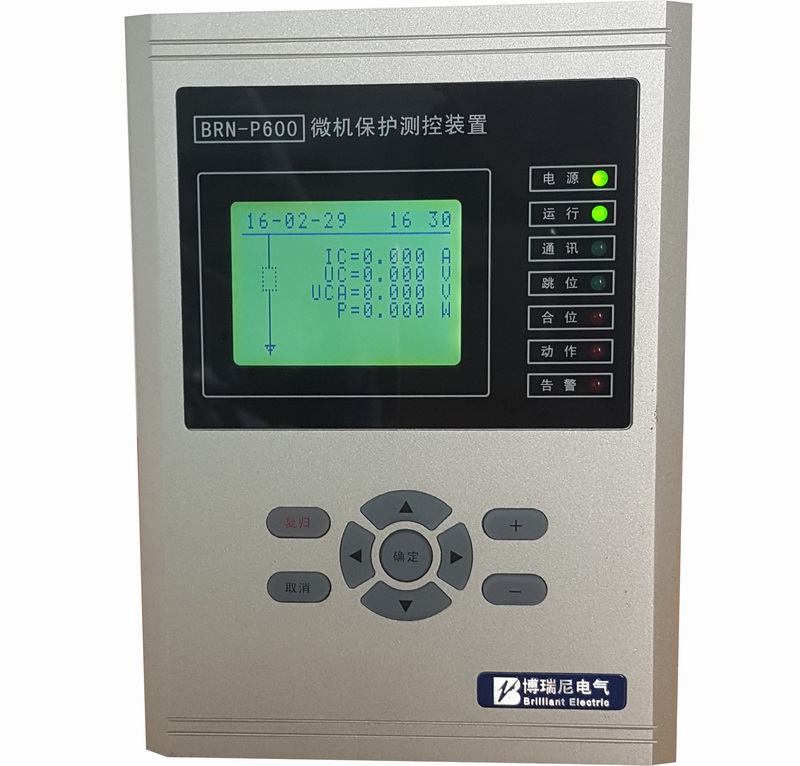

BRN-P600系列微机保护装置
产品简介：
该系列微机保护装置集保护、测量、控制于一体，适用于35kV及以下电压等级的终端用户
产品特点：
> 液晶中文显示，九键快捷面板操作，明晰的故障及状态指示
> 完善的保护功能，可适用于进线、馈线、母联开关、变压器、电动机、电容器等保护对象
> 全面的电参数测量，包括三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等
> 11路开关量输入，“4路保护+3路信号”接点输出
> 高可靠性和抗干扰能力，采用铝合金材质全封闭工业级机箱，防磁、防静电、防震、防尘，符合国标和IEC标准的抗干扰性能
> 完善的自监测功能，PT断线监测、CT断线监测、控制回路断线报警、装置自诊断功能、故障报警输出
> 维护方便，模块化设计，插拔式板件结构，通用性强
扩展功能：
> 可选配防跳操作回路；可增配4路继电器输出
安装尺寸：
开孔尺寸180*147（高*宽）

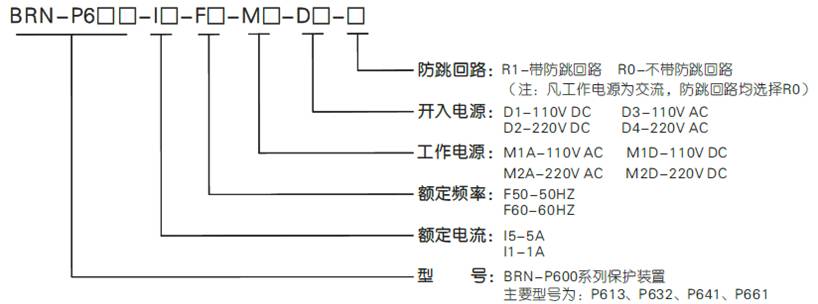

选型说明：
柜型 | 名称 | 型号 | 功能说明 |
电源进线柜、 | 综合保护测控装置 | BRN-P613 | 三段式电流保护（速断、限时速断、过流），反时限过流保护，零序过流（接地），过负荷保护，过电压、低电压保护，非电量保护（超温、高温、轻瓦斯、重瓦斯），PT断线监测；电参数测量，断路器控制，RS485通讯接口 |
电压互感器柜 | PT监测及并列装置 | BRN-P632 | 两段母线绝缘监测（接地告警）、PT断线告警；两段PT并列功能，RS485通讯接口 |
高压电机柜 | 电动机保护装置 | BRN-P641 | 速断，正序过流，负序过流、零序过流，启动时间过长保护，低电压保护、过电压保护、零序过压保护，过负荷保护，PT断线告警；电参数测量，断路器控制，RS485通讯接口 |
备自投 | 备自投及分段保护 | BRN-P661 | 速断、过流、零序保护，充电保护；具备母联备自投和进线备自投，PT断线检测，电参数测量，断路器控制，RS485通讯接口。 |
BRN-P700 系列微机保护装置
产品简介：
该系列微机保护装置功能齐全，适用于35kV～110kV变电站的综合自动化
产品特点：
> 完善的保护功能，针对不同应用对象的具体型号。分别适用于进线、馈线、母联开关、变压器、电动机、电容器、发电机等保护对象。
> 全面的电参数测量，包括三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等
> 12路状态量输入、9路继电器接点输出。
> 采用铝合金材质全封闭工业级机箱，防磁、防静电、防震、防尘，符合国际和IEC标准的抗干扰性能，可直接安装于强干扰环境的开关柜上
> 完善的自监测功能，PT断线监测、CT断线监测、控制回路断线报警、装置自诊断功能、故障报警输出
> 独立的信号回路。具备保护信号输出继电器，可以直接驱动光字牌和中央音响，实现同步预警，及时发现隐患。具备控制回路断线信号和自检报警信号继电器输出接点。
> 保护和测量分开处理。分别设置保护电流回路和测量电流回路，对应保护和测量两套CT，即保证测量精度，又适应保护电流变化范围
> 具有光电隔离型RS485接口外，增加了以太网接口，实现了真正意义上的高速数据传输。Modbus-RTU和TCP/IP通讯协议，全部信息可以远程读取，参数可以远程设定。
安装尺寸：开孔尺寸139*235（高*宽）
型号 | 名称 | 基本功能 |
BRN-P711 | 高压线路距离保护 | 三段接地距离相间距离、四段零序方向、重合闸、检同期检无压、后加速、振荡闭锁、电流电压断线检测及闭锁 |

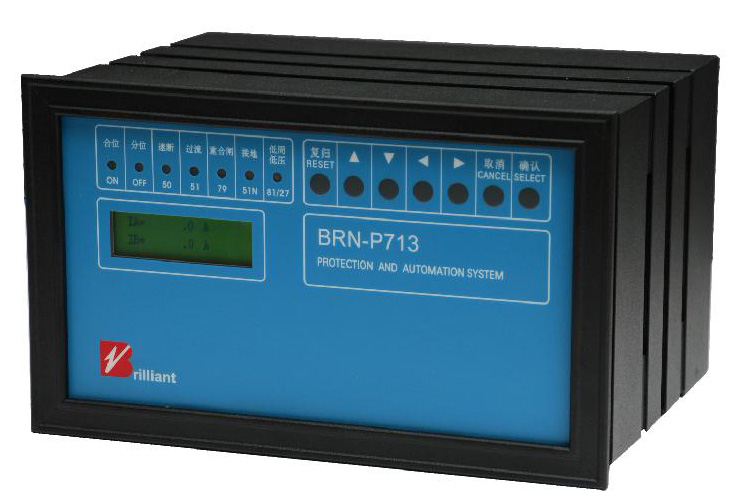

BRN-P713 | 线路保护测控装置 | 三段式过流、零序过流、定时限/反时限特性、低频减载、重合闸、检同期、检无压、后加速功能、低/过压保护 |
BRN-P714 | 馈线保护测控装置 | 三段式过流、零序过流、定时限/反时限特性、重合闸、后加速 |
BRN-P715 | 母联保护测控装置 | 二段式过流保护、充电保护、母联自投、合闸闭锁 |
BRN-P721 | 两卷变差动保护 | 差动速断保护、比率制动特性差动保护、二次谐波制动特性、CT断线闭锁 |
BRN-P722 | 三卷变差动保护 | 差动速断保护、比率制动特性差动保护、二次谐波制动特性、CT断线闭锁 |
BRN-P723 | 主变后备保护 | 过流、限时速断、复合电压闭锁方向过流、零序过流、零序电压及方向闭锁、过负荷、过流启动风机、过载闭锁有载调压、间隙保护 |
BRN-P724 | 主变后备保护测控 | 过流、限时速断、复合电压闭锁方向过流、零序过流、零序电压及方向闭锁、过负荷、过流启动风机、过载闭锁有载调压、间隙保护、电气参数测量 |
BRN-P725 | 主变测控装置 | 三相电压、电流、有功、无功、视在功率、功率因数、频率、油温、档位 |
BRN-P726 | 厂变保护测控 | 电流速断、定/反时限过流、高压侧零序电流保护、低压侧零序电流保护、零序电流定/反时限特性、非电量保护 |
BRN-P728 | 变压器本体保护 | 本体重瓦斯保护、本体轻瓦斯保护、调压重瓦斯、调压轻瓦斯、压力释放保护、主变油位异常保护、温度保护 |
BRN-P731 | 电容器保护测控 | 两段式过流、定/反时限特性、零序过流、过电压、低电压、不平衡 |
BRN-P732 | 电压互感器监测 | I/II段母线失压告警、I/II段母线接地告警、I/II段PT断线告警、I/II段电压切换 |
BRN-P733 | 电压切换装置 | 两段母线电压切换、远方/就地切换可选、切换信号输出 |
BRN-P741 | 电动机保护测控 | 电流速断、过电流、定/反时限负序过流、热过负荷保护、低电压保护、接地保护、过温保护、堵转保护、启动时间过长保护 |
BRN-P742 | 大型电动机保护 | 电流速断、过电流、定/反时限负序过流、热过负荷保护、低电压保护、差动速动、比率差动、过温保护、堵转保护、启动时间过长保护 |
BRN-P751 | 发电机差动保护 | 差动速断、比率制动特性差动保护、CT断线闭锁 |
BRN-P752 | 发电机后备保护 | 复合电压闭锁过流保护、定/反时限负序过流保护、定子接地保护、过电压、过负荷、失磁保护、逆功率保护、PT断线监测、闭锁 |
BRN-P753 | 发电机测控装置 | 三相电压、电流、有功、无功、视在功率、功率因数、频率、油温、档位 |
BRN-P758 | 发电机转子接地 | 发电机转子一点接地告警、发电机转子两点接地跳闸 |
BRN-P761 | 备自投装置 | 进线备自投、母联备自投 |
BRN-P763 | 公用测控装置 | 两个站用变电压测量、2路0-5V直流量输入 |
BRN-P764 | 公用测控装置 | 两个站用变电压测量、32路开关量输入、28路开关量输出 |
BRN-P800系列微机保护装置
产品简介：
该系列微机保护装置功能强大，适用于110kV变电站及重要机组的保护要求
产品特点：
> 综合电气参数测量，点阵式大屏幕液晶显示
> 可编程的I/O接口及面板LED指示灯
> 可扩展多种I/O模板
> GPS硬件对时
> 光纤以太网通讯接口
选型说明：
| 型号 | 名称 |
| BRN-P812 | 距离保护装置 |

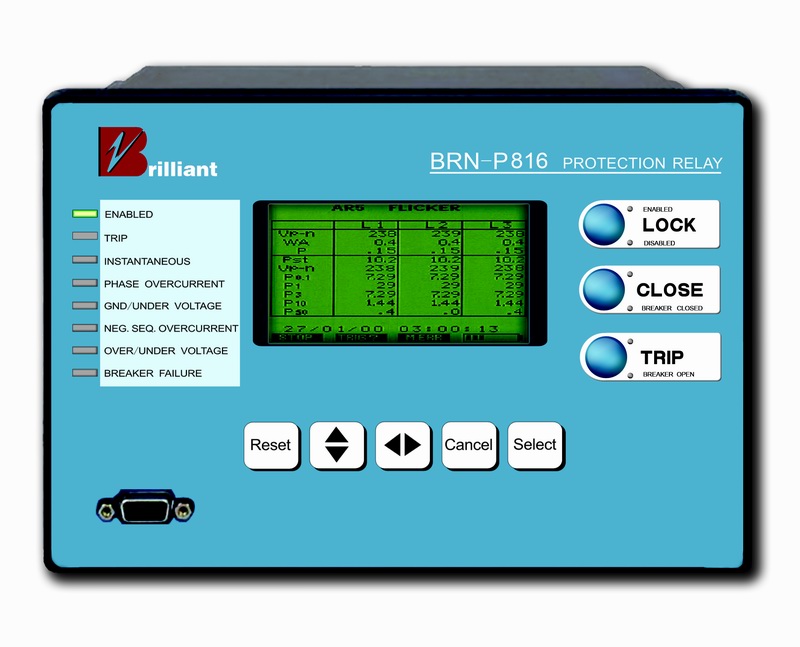

| BRN-P816 | 发电机综合保护测控装置 |
| BRN-P822 | 三侧差动保护装置 |
| BRN-P823 | 光纤电流差动保护装置 |
