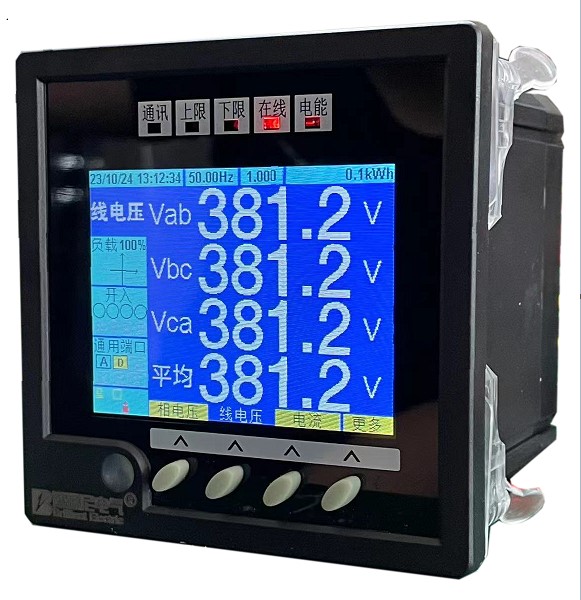

BRN-D513电能质量监测仪表

产品简介：
该系列仪表具备齐全的电力参数测量、全面的电能计量和考核管理、多种电力质量分析参数。
广泛适用于工业、建筑、数据中心等各个关键电力应用场合，监测配电设备运营效益。

产品特点：
> 全新高亮彩色屏幕，方便快速识别关键图表信息，配合柜面安装，尽显高端品质
> 高精度全电量测量，最高0.2s级
> 专业电能质量分析与诊断，谐波单次分析可高达63次，具备最大值、最小值统计，电压合格率统计，不平衡度计算等多种功能；
> 尖峰平谷多费率计量设定；
> 电流、电压波形实时显示；
> 标配4路开关量输入，2路继电器输出，1路RS485/Modbus通讯接口。

扩展功能：
> 可增配至8路开关量输入，4路继电器输出
> 可选配1路以太网口（此时继电器最多一路）
> 可增配至2路RS485通讯接口，或选配GPRS无线接口

安装尺寸：
面框统一为96*96mm，开孔尺寸85*85mm或91*91mm可选。

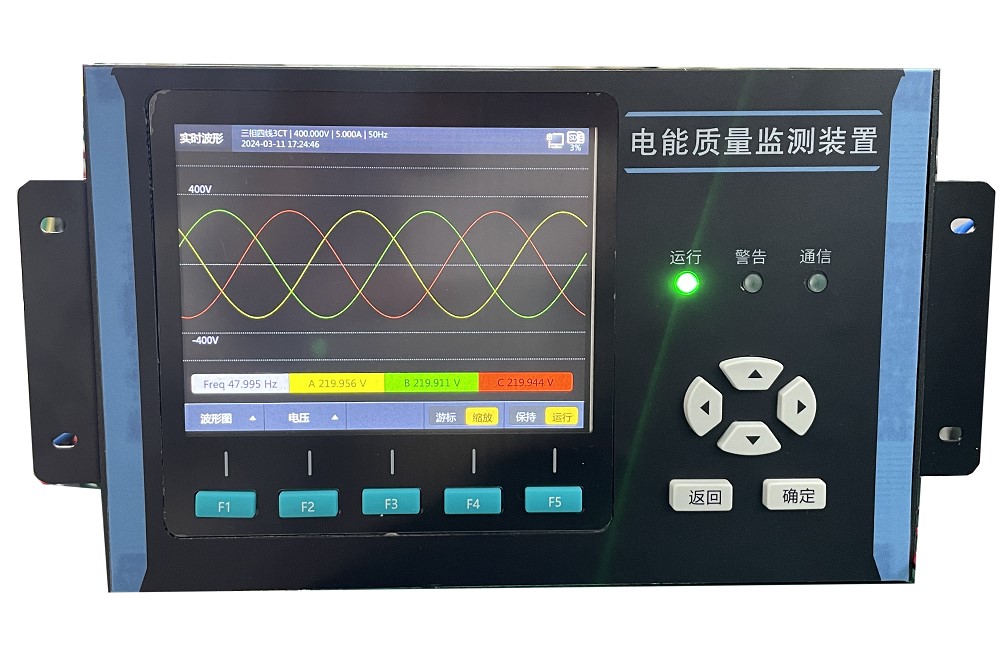

BRN-D603在线式电能质量监测装置

BRN-D603在线式多功能电能质量监测仪采用32位ARM硬件平台，装置具有强大的测量、运算以及分析能力，可监测显示三相电压、电流的谐波、电压、频率及频率偏差、功率、功率因数、电压正序、负序、零序、不平衡度、电压波动和闪变、电压偏差、有功、无功、暂态电压测量、具有故障录波功能（过电压、低电压、骤升、骤降）。
谐波分析最高达到63次、间谐波50次、2k-9kHz高频谐波，满足国标GB/14549和IEC 61000-4-7对公用电网谐波测试的要求。
电网异常时，捕捉所有电压电流通道的波形，分析干扰源。谐波畸变率超标、电压有效值超标、电压不平衡等均可启动电压波形与故障录波记录，为电网电能质量治理提供准确的数据依据。
可通过RS-232/RS485串口或以太网口实现数据远传，接入监控系统。可单独装屏，也可将多个测量点组成网络，实现一对多点的监测分析。
装置采用整面板形式，面板上包括液晶显示器、信号指示灯、操作键盘等。采用加强型单元机箱，能有效抵抗强振动与强干扰，确保装置在条件恶劣的环境条件下仍具备高可靠性。

常规参数：

测量参数：
