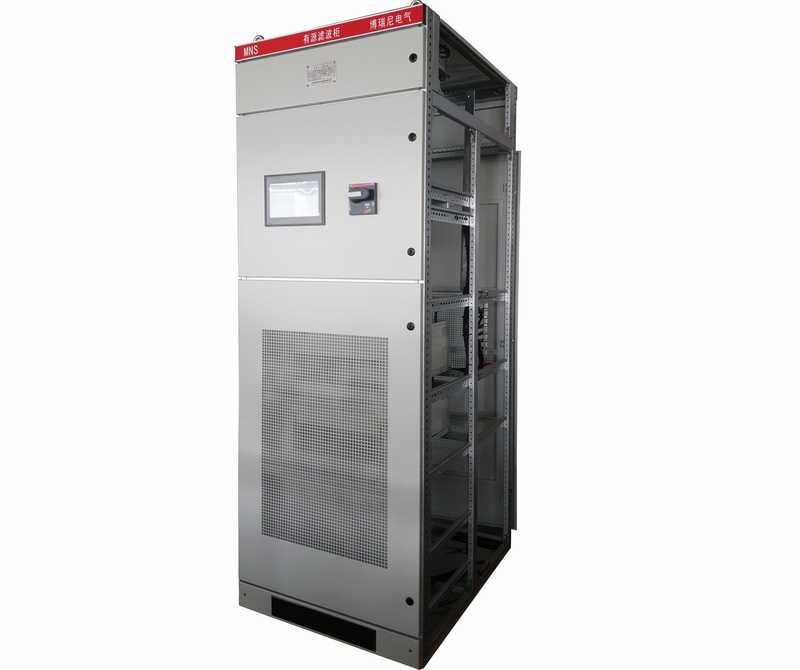

BRN-APF系列有源滤波装置

产品简介：

BRN-APF有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波进行实时跟踪，动态生成反向谐波电流，对非线性负载产生的电流波形进行修复。

产品特点：

>  强大的控制核心：采用TI公司32位浮点数字信号处理器（DSP） 与CYCLONEIII系列现场可编程门阵列（FPGA），谐波计算次数可高达50次，运行频率高达150M，保障谐波计算的高速与准确！

>  宽电压范围：装置内部安置电网电压自适应阀组，可直接接入800V/950V/1000V/1140V等多种电压供电系统！

>  功率核心：原装进口EasyPAC-IGBT模块，采用第四代IGBT技术，三电平拓扑结构，最高开关频率可达30KHZ，体积更加小巧，功率密度成倍增加；

>  完善的温度控制：实时监测三相功率器件的温度，当温度超过设定阈值1时自动降容输出，当温度超过设定阈值2时，发出过温警报，自动关闭停止补偿；

>  强大的控制算法：谐波电流检测算法采用最高效的基于时域变换的谐波检测算法（TTA算法），快速精确分离每一次谐波电流瞬时值，补偿响应时间大大提高，真正做到10ms全响应。

>  良好的人机交互体验：采用液晶显示触摸屏，系统电压、电流、THD、PF等电能质量参数一目了然、且支持在线更改运行参数，良好适应了不同的运行现场；

>  可靠的风冷系统：采用国际一流直流风机品牌，连续运行故障率极低，为APF装置的散热保驾护航！

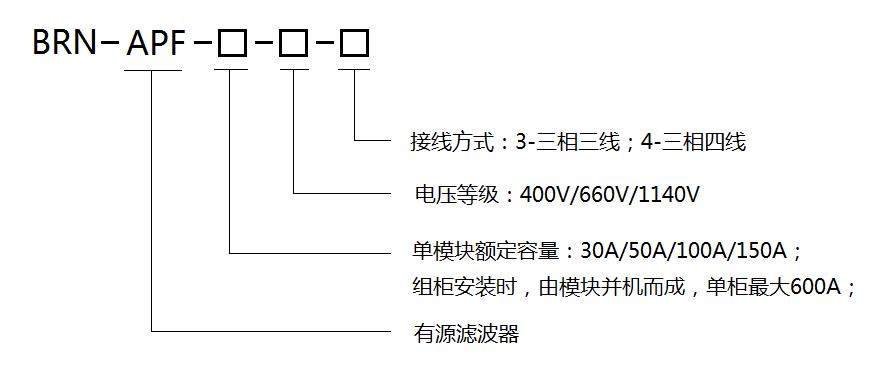

选型说明：

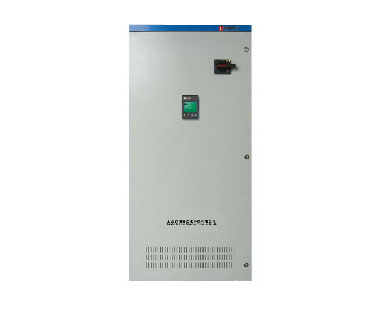

BRN-SVG系列静止无功发生器

产品简介：

该系列产品采用IGBT元件，迅速吸收或者发出系统所需的无功功率，实现快速动态调节无功的功能

主要应用于制造、港口码头、通信、新能源汽车、医疗、现代建筑（无功源：整流器、变频器、UPS、充电机、电梯、空调、复印机、节能灯、家用电器等）。

产品特点：

>  优越的补偿性能。BRN低压SVG以无功补偿为主，兼顾谐波补偿功能。采用高端的DSP和FPGA等处理芯片，精确检测系统无功、谐波电流，动态跟踪补偿负载无功、谐波电流。

>  快速的响应时间。迅速响应负载或电网电压的突变，控制器响应时间≤100us，装置输出响应时间≤10ms。

>  安全的工作方式 。当电网出现极端情况（如严重不平衡）、设备出现异常（输出过载、系统过热等）时，可自动切断设备与电网的连接，保证设备的安全，并在触摸屏显示异常内容。

>  人性化的人机界面。采用触摸屏，人机界面友好，用户可方便读取系统及设备的参数、状态，并可设定补偿方式，进行启停机控制等。

>  灵活的补偿模式。用户可根据需要灵活设定全补偿、分次谐波补偿、无功加分次谐波补偿等方式。

>  方便的安装维护。BRN-SVG的变流器单元采用模块化结构设计，便于安装和维护。

>  灵活的型号选择。BRN-SVG适用于380V/660v/1140V电网，容量可分为50～500kVar等，用户可根据自己的需求选择合适的容量，同时也可根据用户特殊需求进行定制。

>  完美的解决方案。BRN-SVG利用强大的技术力量，可以根据用户的需求，提供完美的全套电能质量解决方案。

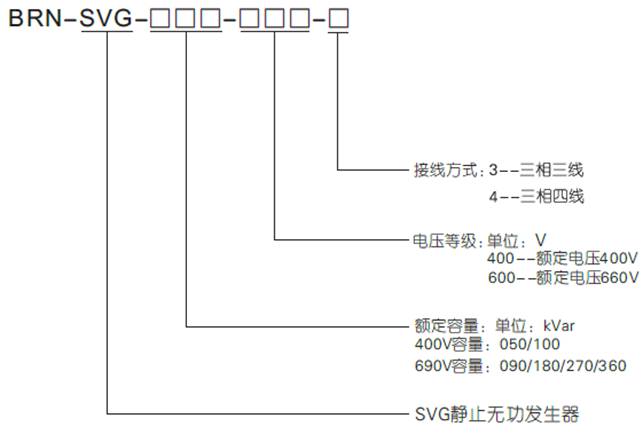

选型说明：
