GGD交流低压配电开关设备
GGD型交流低压配电柜开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统中做为动力、照明及配电设备的电能转换、分配与控制之用。
该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
该产品符合IEC60439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于-35℃。
2、户内安装使用，使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。(例 如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5度。
5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
注、用户特殊要求时可与制造厂协商决解。
1、GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔。通用系数高，可以使工厂实现预先生产，既缩短了生产制造周期，也提高了工作效率。
2、GGD柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
4、柜门用转轴活动铰链与构架相连,安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
6、柜体面漆可选用聚酯桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8、柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20～IP40之间选择。
MSN低压抽出式开关柜
NS型低压抽出式开关柜(以下称开关柜)是我公司参考了瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的，是目前国内较先进的低压抽出式开关设备。该产品均由标准化的、成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。
本开关柜适用于交流50(60)Hz、额定工作电压400V、660V，额定电流5000A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。
本产品符合GB7251.1-2005《低压成套开关设备和控制设备》, IEC60439-1《低压成套开关设备和控制设备》等标准的要求。
■ 周围空气温度不高于+40℃，不低于-15℃，并且24h内其平均温度不高于+35℃。
■ 周围空气相对湿度在高温度为+40℃时不超过50%，在较低温度时有较高的相对湿度，如+20℃ 时为90%，但考虑到由于温度的变化有可能会偶然产生适度的凝露。
■ 户内使用，使用地点的海拔高度不得超过2000m。
■ 应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。

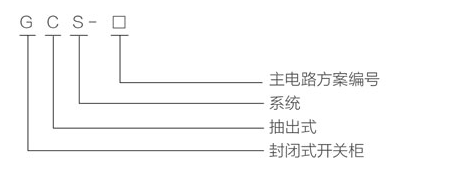

GCS低压抽出式开关柜
GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统气GCs低压出式开关柜详情3p9机接口的场所，作为三相交流频率为50（60）z、额定工作电压为400V、60V，额定电流为5000A及以系统甲的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。装置的设计符合下列标准：C439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》。
◇周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行
◇户内使用，使用地点的海拔高度不得超过2000m
◇周围空气相对湿度在高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
◇装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整（符合GB232-82标准）；
◇装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；
◇用户有特殊要求时，可以与制造厂协商解决
