KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备
KYN61-40.5(Z)铠装移开式交流金属封闭开关柜系额定电压3.6-12KV三相交流50Hz的户内成套配电装置。用于发电厂送电、电业系统和工矿企业变电所受电、配电，还可以用于频繁启动的高压电动机等。
本开关柜能满足GB3906、DL404、IEC-298等标准要求，并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”的功能。
海拔高度：不超过1000m；(特殊2000m，3000m,4000m)
环境温度：+40℃，-25℃(特殊-25℃)
相对湿度：日平均值不大于95%，月平均值不大于90%；
抗震能力：≤8度
饱和蒸汽压：日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3Mpa；
无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动场所；
周围环境：无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动场所；
开关柜由固定的柜体和可抽出部分（手车）两部分组成。柜体外壳和各功能单元的隔板均采用铝锌板栓接而成。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
本开关柜可配用ZN63A（VS1）、VGP或VD4型固封极住真空断跨器及接触器及接触器+熔断器组合电器拖车。由于开关柜的安装调试和维护均在横屏有下面进行，所以可以背靠北或靠墙安装。
手车：手车根据用途可分为断路器拖车、电压互感器拖车、计量手车、隔离手车、熔断器手车等，相同用途的手车具有互换性。手车在柜内有试验隔离位置和工作位置，每一个位置都有联锁装置，以保证手车处于以上两位置不能随便移动。
母线室：主母线从一个开关柜引到另一个开关柜通过分支小母线和静触头盒固定，在穿越邻柜侧板时用母线套管固定，全部母线采用热缩绝缘套管塑封。
外索与隔板：开关柜的外壳和隔板是用铝镜钢板经过数控机床加工和折弯之后栓接而成，因此，装配好的开关柜能保证结构尺寸的统一性。铝镜钢板具有很强的抗腐与抗氧化作用，并且具有北同等钢板较高的机械强度。开关柜被隔离分成手车室、母线室、电缆室和继电器仪表室，每一单元均独立接地。
断路器：断路器隔离室内安装了特定的轨道供拖车移动。断路器在试验位置与工作位置之前移动时，隔离活六自动打开或关闭，保证工作人员不触及带电体。手车可在柜门关闭的情况下被操作，通过观察窗可看到手车在柜内所处的位置，同时看到手车上的所有标志。
电缆：充裕的电缆室不但可以连接多根电缆，而且可安装电流互感器、接地开关、避雷器等。
继电器室：继电器室内板和面板可安装控制、保护元件，计量、显示仪表、带电监测显示器等二次元件。
联锁装置：开关柜具有可靠的联锁装置，保障了操作人员及设备的安全。
1、接地开关在分闸位置时，手车才能在试验位置与工作位置之间移动 ；
2、只有断路器拖车在可智定位试验位置或工作位置时，方可操作；
3、接地开关在合闸位置时，手车不能从试验位置移到工作位置
4、接地开关仅在手车处于试验位置时才能被操作；
5、二次手头与手车位置的联锁解法，手车只有在试验位置时，二次插头才能插入或解除；
6、手车处于工作位置时，由于机械联锁作用，二次插头被锁定，不能解除接地位置：在电缆室内，单独设有10*40的接地母线，此母线能贯穿相邻各柜，与柜体良好接触。

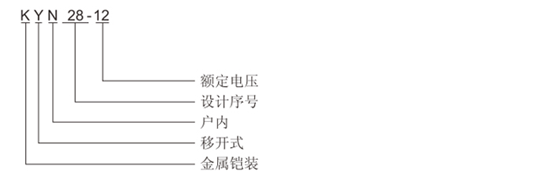

KYN28-12型铠装移开式交流金属封闭开关设备
KYN28-12(GZS1) 甩铠装移开式交流金属封闭开关设备(以下简称“开关设备”）它适用于三扣交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。
本产品符合标准：GB3906《3 ～35kV交流佥属封闭开关设备》，GB/11022《高压开关设备和控制设各标准的丼用技术耍求》，IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
■ 环境温度：高温度+40℃，低温度-15℃(特殊工艺下，可达-45℃)；
■ 环境湿度：日平均≤95%，月平均值≤90%；
■ 海拔高度：1000m以下；
■ 抗地震度；地震烈度不超过8度；
■ 周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
■ 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求；
■ 在超过GB3906规定的正常环境条件下使用时，由用户和制造厂协商。
注：①相对湿度大于70%时应接通电加热器。
②凡海拔高度超过1000m的地方，按JB/Z102-71规定处理。
