XGN-12智能固体绝缘柜
XGN-12 系列固体全绝缘封闭式环网开关设备是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。所有高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。
该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz，12 千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。
根据开关类型，分为负荷开关带接地组装件（简称C 模块），负荷开关不带接地组装件（简称CB 模块），断路器带接地组装件（简称V 模块），断路器不带接地组装件（简称VB 模块），断路器联络开关（简称VZ 模块），负荷开关+ 熔断器组合电器开关组装件（简称F 模块），隔离开关组装件（简称G 模块）。
◇ 环境温度：-45℃ ~+45℃
◇ 湿度：平均相对湿度，日平均≤ 95%、月平均≤ 90%
◇ 海拔高度：≤ 4000 米
◇ 抗震能力：8 度
◇ 防护等级：带电体密封IP67，熔断器筒lP67，开关柜外壳IP3X
HXGN -12交流金属封闭开关设备

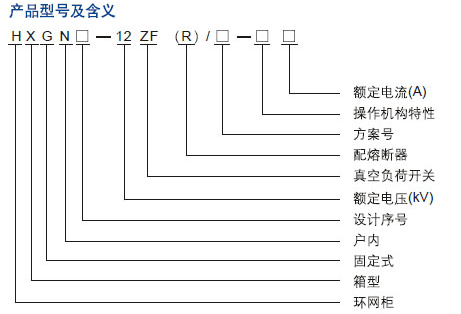

HXGN□-12FZ（R）型交流封闭式金属开关设备（简称环网柜）适用交流50Hz、10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用手动、电动弹簧机械来操作负荷开关，接地开关和隔离开关配用手动操作机构。
本环网柜是以空气绝缘介质的，主要配装FZN21-12/630型真空负荷开关，主要方案有进线柜和出线柜等。
1、进线柜方案：
柜内主回路有一台FZN21-12/630型真空负荷开关，它配装有隔离刀，还可配装接地刀，三者组装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地。
三个工位的操作，柜内还可灵活西装CT、PT等元件。
2、出线柜方案：
柜内主回路有一台FZN21-12/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。
进、出线柜均配有与接地开关联锁的纸张防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到五防要求，柜体外壳防护等级变IP2X，
XGN-12智能固体绝缘柜
XGN-12 系列固体全绝缘封闭式环网开关设备是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。所有高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。
该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz，12 千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。
根据开关类型，分为负荷开关带接地组装件（简称C 模块），负荷开关不带接地组装件（简称CB 模块），断路器带接地组装件（简称V 模块），断路器不带接地组装件（简称VB 模块），断路器联络开关（简称VZ 模块），负荷开关+ 熔断器组合电器开关组装件（简称F 模块），隔离开关组装件（简称G 模块）。
◇ 环境温度：-45℃ ~+45℃
◇ 湿度：平均相对湿度，日平均≤ 95%、月平均≤ 90%
◇ 海拔高度：≤ 4000 米
◇ 抗震能力：8 度
◇ 防护等级：带电体密封IP67，熔断器筒lP67，开关柜外壳IP3X
HXGN -12交流金属封闭开关设备
HXGN□-12FZ（R）型交流封闭式金属开关设备（简称环网柜）适用交流50Hz、10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用手动、电动弹簧机械来操作负荷开关，接地开关和隔离开关配用手动操作机构。
本环网柜是以空气绝缘介质的，主要配装FZN21-12/630型真空负荷开关，主要方案有进线柜和出线柜等。
1、进线柜方案：
柜内主回路有一台FZN21-12/630型真空负荷开关，它配装有隔离刀，还可配装接地刀，三者组装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地。
三个工位的操作，柜内还可灵活西装CT、PT等元件。
2、出线柜方案：
柜内主回路有一台FZN21-12/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。
进、出线柜均配有与接地开关联锁的纸张防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到五防要求，柜体外壳防护等级变IP2X，
