SCJB-3A三相继电保护测试仪
产品简介 Product Introduction
*节 主要特点
l 标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
l 单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、*性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
l 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
l 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
l 开关量接点丰富 继电保护测试仪为8路接点输入和4对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
l 大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
l 自我保护 采用合理设计的散热结构，并具有可靠*的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
l 具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
l 性价比高 属于跨专业联合设计产品，综合了多专业的*科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
第二节 额定参数
1 交流电流输出
输出精度 0.2级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流*大输出功率 420VA
三并电流*大输出时*大输出功率 900VA
三并电流*大输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 1～20 次
2 直流电流输出
输出精度 0.5级
电流输出 0～±10A / 每相，0～±30A / 三并
*大输出负载电压 20V
3交流电压输出
输出精度 0.2级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 0～1000Hz
谐波次数 1～20次
4 直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
5 开关量及时间测量
测试仪 | 备注 | |
开关量输入 | 8路 | 空接点： 1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V |
开关量输出 | 4对 | DC：220V／0.2A；AC：220V／0.5A |
时间测量 | 测量范围0.1ms ～ 9999s 测量精度0.1mS | |

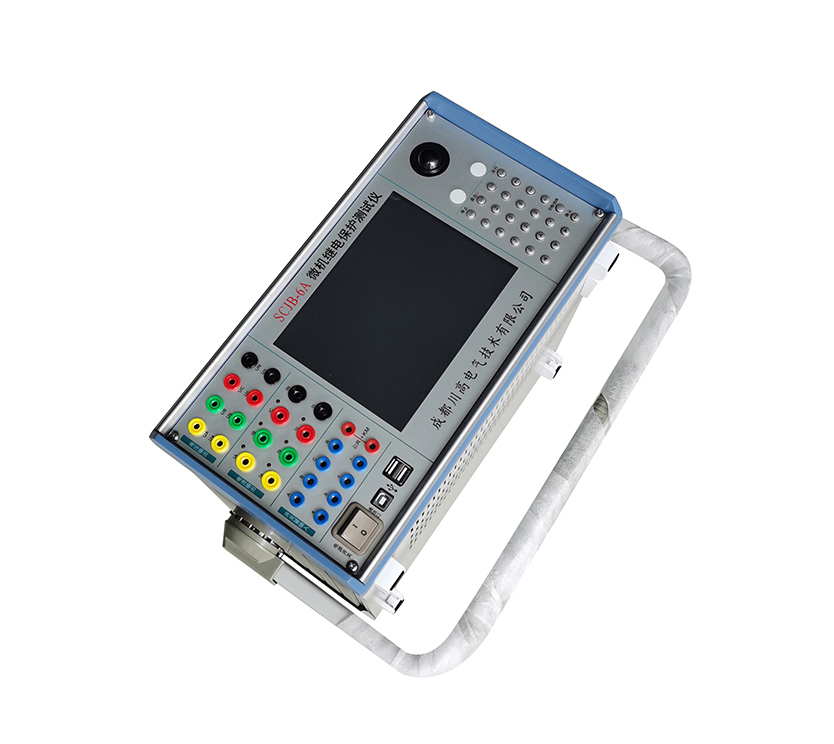

SCJB-6A微机继电保护测试仪(六相)
产品简介 Product Introduction
*节 主要特点
1、电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3、 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且*了从大电流到微小电流全程都波形平滑精度优良。
4、高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量*技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5、 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6、 具有独立专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。
7、 接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
8、 *的自我保护功能 散热结构设计合理，硬件保护措施可靠*，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
第二节 额定参数
SC-1200型参数
型 号 | SC-1200型 |
电流通道数 | 标准6相 |
电压通道数 | 标准6相 |
交流电流输出范围 | 30A /相或180A（六并） |
直流电流输出范围 | 10ADC /相 |
交流电压输出范围 | 120VAC / 相 |
直流电压输出范围 | 160VDC / 相 |
SC-1200型额定参数
— 交流电流输出
6相电流输出时每相输出（有效值） 0～30A 输出精度 0.2级
3相电流输出时每相输出（有效值） 0～60A
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流*大输出功率 300VA
6相并联电流*大输出时*大输出功率 1000VA
6相并联电流*大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
— 直流电流输出
电流输出 0～±10A / 每相 输出精度 0.5级
*大输出负载电压 20V
— 交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
— 直流电压输出
相电压输出幅值 0～±160V 输出精度 0.5级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
— 开关量
8路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
— 时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS

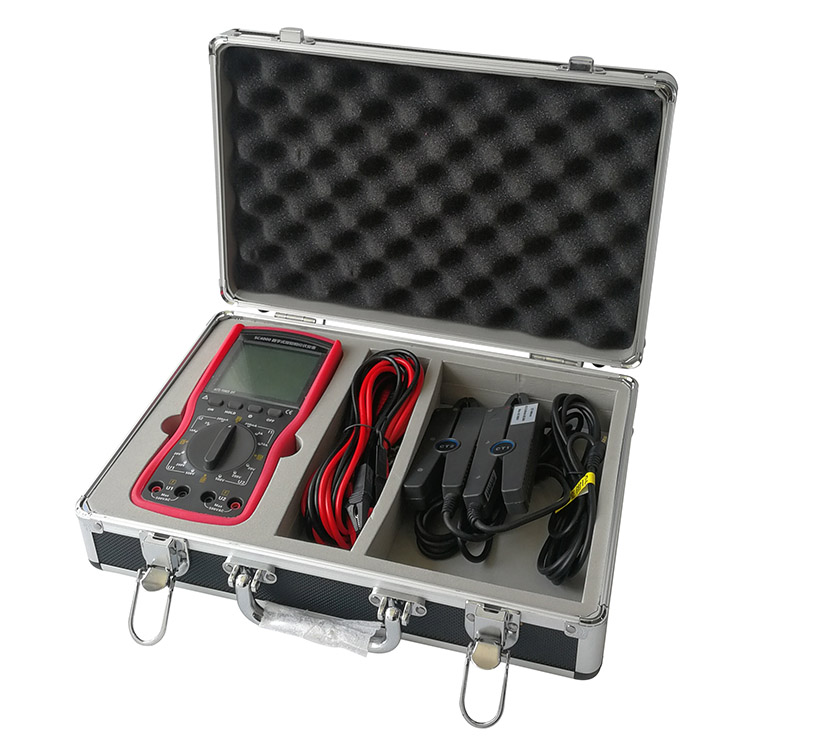

SC4000数字式双钳相位伏安表
产品简介 Product Introduction
一、简介
SC4000双钳数字相位伏安表是我公司精心研制的又一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
SC4000双钳数字相位伏安表采用超大LCD显示屏，字高达40mm，还具有白屏背光，显示一目了然，尽显精美豪华外观。
SC4000双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
二、技术参数
1、基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | |
环境湿度 | 40%～60% | ＜80% | |
信号波形 | 正弦波 | 正弦波 | β=0.05 |
信号频率 | 50HZ±1HZ | 45HZ～65HZ | |
仪表工作电压 | 9V±0.1V | 9V±1V | |
测相位时电压幅值 | 100V±20V | 30V～500V | |
测相位时电流幅值 | 1A±0.2A | 10mA～20.00A | |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2、一般规格
功 能 | 相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试 |
电 源 | DC9V 碱性干电池（1.5V LR6×6） |
工作电流 | 开启背光灯*大约35mA,电池连续工作约15小时 |
关闭背光灯,仪表耗电约5mA,电池连续工作约100小时 | |
显示模式 | LCD显示，白屏背光功能，适合昏暗场所 |
LCD尺寸 | 70mm×62mm ；显示域：64mm×54mm |
仪表尺寸 | 长宽厚：196mm×92mm×54mm |
采样速率 | 约3次/秒 |
量 程 | 交流电压：0～20V/200V/500V |
交流电流：0～200mA/2A/20A | |
相位：0～360° | |
测量相位时被测信号的幅值范围 | 测U1-U2相位时：30V～500V |
测I1-I2相位时：10mA～10.00A | |
测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A | |
数据保持 | 测试中按HOLD键保持数据，“DH”符号显示 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电压检测 |
|
仪表质量 | 主机约550g（带电池），表钳约170g×2，测试线约250g |
工作环境 | -10℃～40℃； 80%Rh以下 |
存放环境 | -10℃～60℃； 70%Rh以下 |
输入阻抗 | 测试电压各档输入阻抗为：1MΩ |
测U1U2相位时电压输入阻抗为：40KΩ | |
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验 |
绝 缘 | 仪表线路与外壳之间、两电压输入端之间≥10MΩ |
结 构 | 双重绝缘 |
3、基准条件下基本误差及性能指标
类 别 | 量 程 | 分辨力 | 基本误差 |
电 压 | 20V | 0.01V | ±(0.5%量程) |
200V | 0.1V | ||
500V | 1V | ||
电 流 | 200mA | 0.1mA | ±(0.5%量程) |
2A | 1mA | ||
20A | 10mA | ||
相 位 | 0～360° | 1° | ±1° |
注：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°

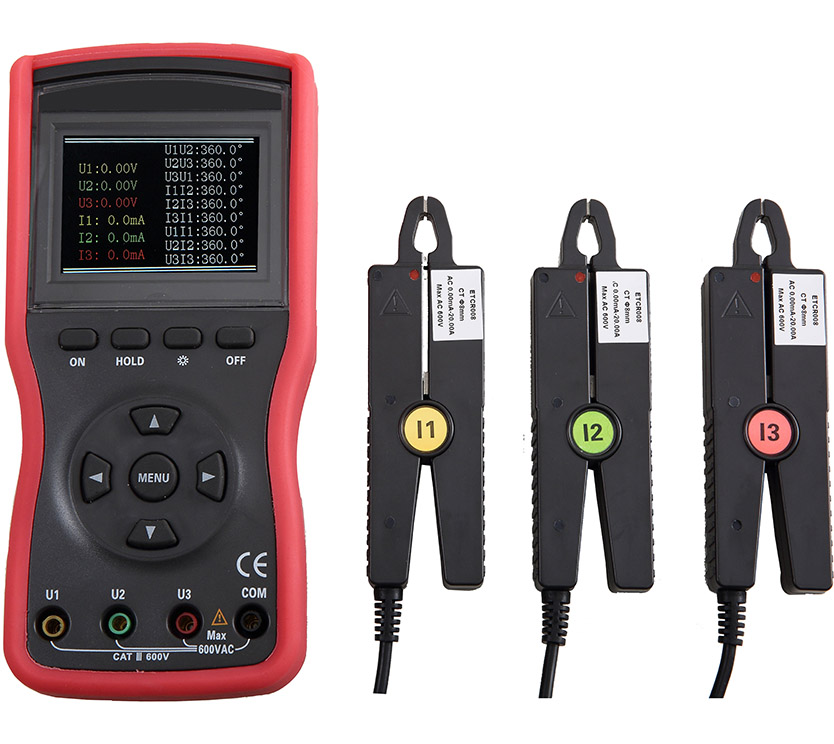

SC4300三相相位伏安表
产品简介 Product Introduction
一． 简介
SC4300三相数字相位伏安表(智能型三相数字相位伏安表)是我公司精心研制的一款专为现场测试的全自动、多功能、数字式、智能化仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种*、准确、便捷的新型电力仪表。
SC4300三相数字相位伏安表选用新型材料设计制作外壳模具，配有的防振、防滑、高绝缘护套，采用240dots×160dots LCD显示器，动态显示，向量图指示，一目了然，尽显精美豪华外观。仪表配有USB-RS232接口，可存储500组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，动态显示，能读取、保存、报表、打印历史数据等。同时，其电流钳有两种规格可选，尖小形钳口适合于排线密集的地方，圆形大钳口适用于粗导线检测，能满足不同场所需求。
三相数字相位伏安表又名：智能型三相数字相位伏安表、多功能三相数字相位伏安表、全自动相位伏安表、三钳数字相位伏安表、相位伏安表、三相电力参数测试仪等，完全包含智能型双钳数字相位伏安表及普通机械式双钳数字相位伏安表的功能，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统，其供电营销部门的电能计量、用电检查、电力稽查，生技部门的装表接电 、继电保护、差动检测、启动试验、变电检修，或电力实训、技能比武等。
二．电气符号
| 极其危险！操作者必须严格遵守*规则，否则有电击危险，造成人身伤害或伤亡事故。 |
| 危险！操作者必须严格遵守*规则，否则有电击危险，造成人身伤害或伤亡事故。 |
| 警告！必须严格遵守*规则，否则造成人身伤害或设备损坏。 |
| 交流(AC) |
| 直流(DC) |
四．技术规格
1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | ---- |
环境湿渡 | 40%～60% | ＜80% | ---- |
信号波形 | 正弦波 | 正弦波 | β=0.01 |
信号频率 | 50HZ±1HZ | 45HZ～65HZ | ---- |
仪表工作电压 | 9V±0.1V | 9V±1.5V | ---- |
测相位频率相序时 电流幅值 | 200mA±3mA | 2mA～20A | ---- |
测相位频率相序时 电压幅值 | 100V±10V | 10V～600V | ---- |
测功率功率因数时 电流幅值 | 200mA±3mA | 20mA～20A | ---- |
测功率功率因数时 电压幅值 | 100V±10V | 10V～600V | ---- |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2．一般规格
功 能 | 同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
电 源 | DC9V 碱性干电池(1.5V AA×6) |
钳口尺寸 | 尖小形电流钳：7.5mm×13mm (选型) 圆口形电流钳：35mm×40mm (选型) |
量 程 (全自动) | 电压：AC 0.00V～600V (全自动换档) |
电流：AC 0.0mA～20.0A(全自动换档) | |
相位：0.0°～360.0° | |
频率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
无功功率：0.0VAR～12kVAR | |
视在功率：0.0VA～12kVA | |
功率因数：-1～+1 | |
电流矢量和：0mA～60.0A | |
分辨率 | 电压：AC 0.01V |
电流：AC 0.1mA | |
相位：0.1° | |
频率：0.01Hz | |
有功功率：0.1W | |
无功功率：0.1VAR | |
视在功率：0.1VA | |
功率因数：0.001 | |
电流矢量和：1mA | |
相 序 | 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁 |
数据存储 | 500组 |
RS232接口 | USB-RS232接口，所存数据上传电脑，便于分析管理数据 |
功 耗 | 开启背光灯*大耗电80mA，电池连续工作10小时 |
关闭背光灯仪表耗电50mA，电池连续工作16小时 | |
显示模式 | LCD显示，240dots×160dots |
仪表尺寸 | 长宽厚：196mm×92mm×54mm |
检测速率 | 约2秒/次 |
数据保持 | 测试中按HOLD键保持数据，“HD”符号显示 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
背光功能 | 有，适合昏暗场所及夜间使用 |
电压检测 | 当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
仪表质量 | 主机：550g(带电池) |
尖小形电流钳：170g×3 | |
圆口形电流钳：185g×3 | |
测试线：250g | |
测试线长度 | 1.5m |
电流钳线长 | 2m×φ5mm |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：2MΩ |
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪表线路与护套外壳之间≥100MΩ |
结 构 | 双重绝缘，带绝缘防振护套 |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
3．基准条件下基本误差及性能指标
类 别 | 量 程 | 分辨率 | 基本误差 |
电 压 | AC 0.00V～600V | 0.01V | ±(1.5%rdg+3dgt) |
电 流 | AC 0.0mA～20.0A | 0.1mA | ±(1.5%rdg+3dgt) |
相 位 | 0.0°～360° | 0.1° | ±1° |
有功功率 | 0.0W～12kW | 0.1W | ±(3%rdg+3dgt) |
无功功率 | 0.0VAR～12kVAR | 0.1VAR | ±(3%rdg+3dgt) |
视在功率 | 0.0VA～12kVA | 0.1VA | ±(3%rdg+3dgt) |
频 率 | 45HZ～65HZ | 0.01HZ | ±(2%rdg+3dgt) |
功率因数 | -1～+1 | 0.001 | ±0.03 |
注1：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°。
