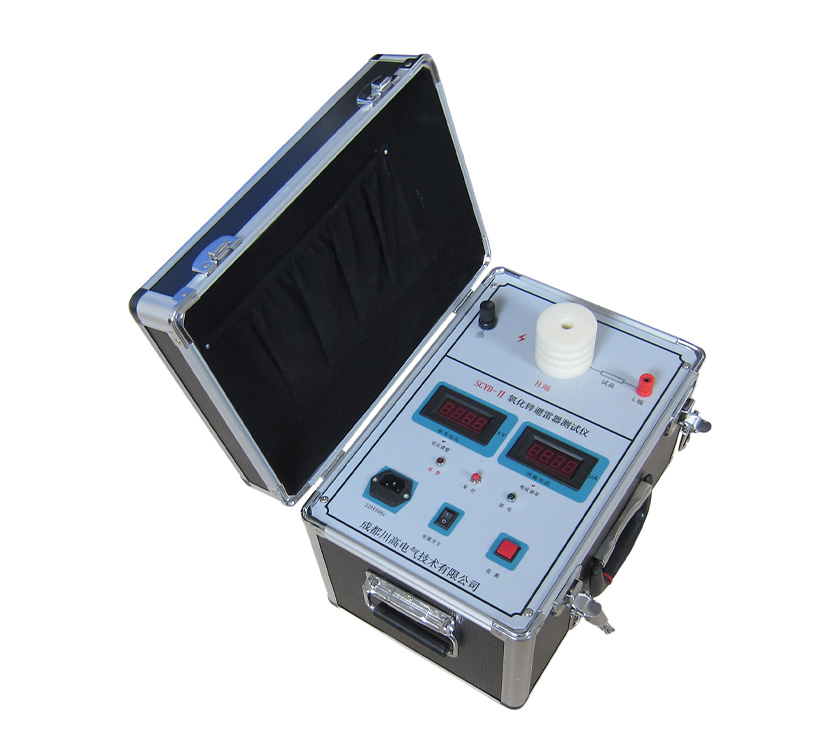

SCYB-II氧化锌避雷器直流参数测试仪
产品简介 Product Introduction
一、概述
SCYB-II氧化锌避雷器直流参数检测仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，测量MOA的直流参考电压（U1mA）和0.75 U1mA下的泄漏电流。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。
二、产品技术参数
1、测量范围：电压0～30kV 电流：0～1000μA
2、测量精度：电压1％
3、环境温度：0～+40℃
4、相对湿度：25℃时≤85％
5、海拔高度：＜1000M
6、电源电压：220V±10％
7、电源频率：50±1Hz

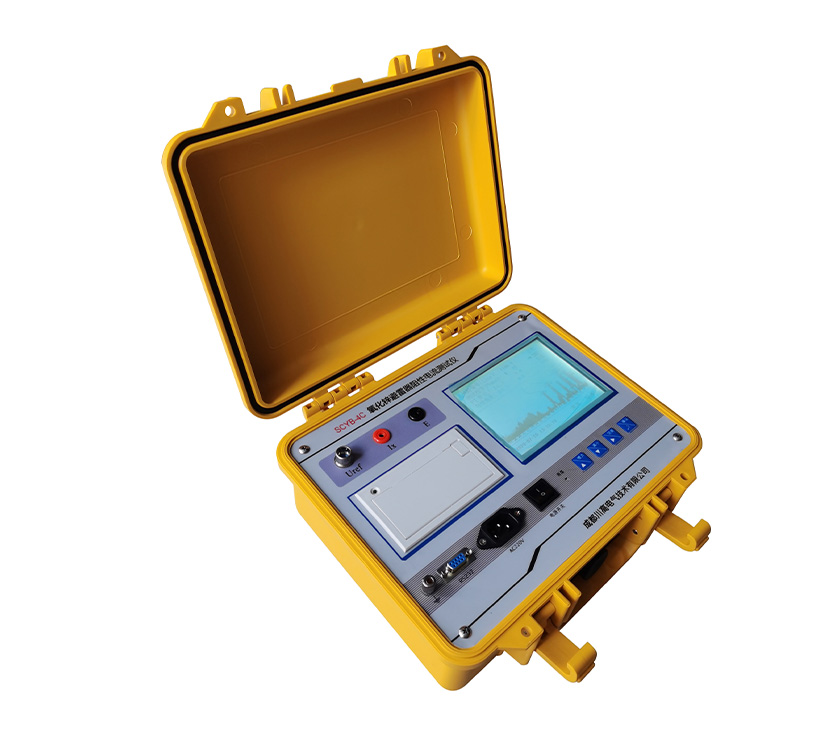

SCYB-4C氧化锌避雷器阻性电流测试仪
产品简介 Product Introduction
一、概述
SCYB-4C氧化锌避雷器阻性电流测试仪又称氧化锌避雷器在线测试仪、氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。本机配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，*了数据的可靠性和*性。
二、 仪器特点
1、 本机采用大屏幕液晶显示，全中文菜单操作，使用简便。
2、高精度采样、处理电路，*的付里叶谐波分析技术，*数据更加可靠。
3、仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，*了数据的可靠性和*性。
4、支持无线同步电压取样方式。
5、具有阻性电流基波峰值输出、边相校正等功能。
6、仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；
三、主要技术参数
全电流测量范围： 0—10mA有效值，50Hz/60Hz 准确度：±（读数×5%±5µA）
阻性电流基波测量准确度（二次法不含相间干扰）：±（读数×5%±5µA）
电流谐波准确度：±（读数×10%±10µA）
参考电压输入范围：25V—250V有效值，总谐波含量＜30% 50Hz/60Hz
参考电压测量准确度：±（读数×5%±0.5V）
电压谐波测量准确度: ±（读数×10%）
基波电流与基波电压间夹角：0-360°
电池工作时间：主机6小时 充电电源：220V±10% 50Hz/60Hz 充电时间：5小时
主机体积：325×280×140
主机重量：3.5Kg(不含线缆)
工作环境：温度：-10—50℃ 湿度：＜90%

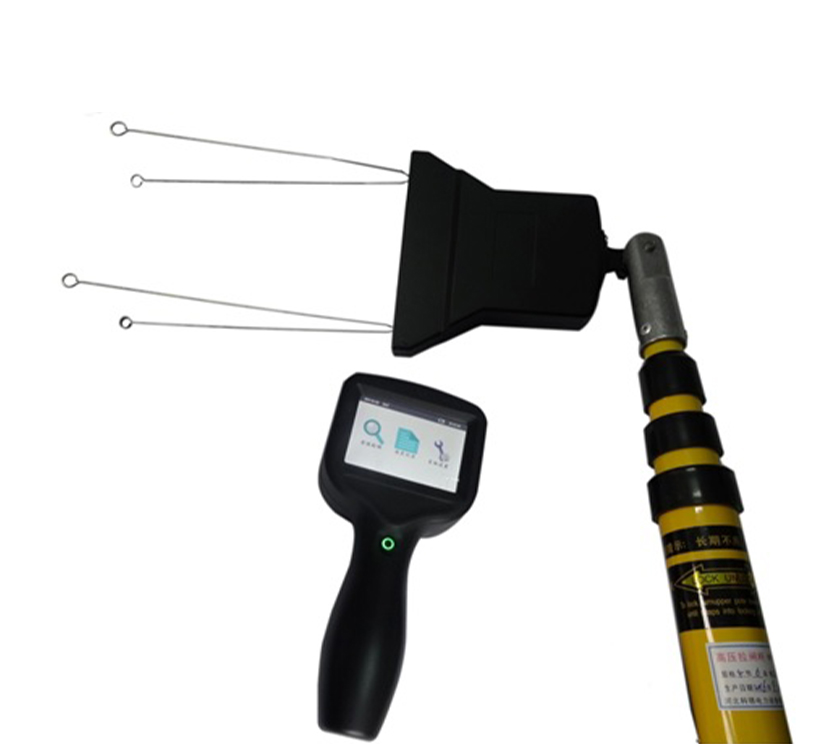

SCJF-02无线绝缘子分布电压测试仪
产品简介 Product Introduction
一、产品用途：
主要用于绝缘子绝缘电阻的停电测量，以*输电线路可靠*运行，也可以作为通用兆欧表测量其它高压电气设备的绝缘强度。该仪器能有效发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性，提高线路工作人员测试的工作效率。操作方法简单、快捷，定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，测量结果以数据形式实时显示、准确判断，并对低值绝缘子自动蜂鸣报警。
二、适用范围：
电力公司，农电等输电线路部门，以及大型工矿企业、科研单位、检修公司等，是电力系统进行绝缘子检测的 工具。
三、功能特点：
SCJF-2绝缘子测试仪采用数字+模拟双重电路设计而成，增加了零值、劣化绝缘子的报警功能和自动关机功能（需重新滑动电源开关），同时对仪器的内外结构进行了多项人性化改进，使得该仪器具有更好的操作性、实用性、可靠性。
仪器本着方便、实用的特点，可在铁塔或电线杆上操作，有如下特点：
1、 壳体由高绝缘ABS改性材料注塑而成。
2、 体积小、重量轻，外形尺寸185mm×83mm×30mm，重330g。
3、 输出高压稳定可靠，仅由4节5号干电池供电。
4、 在测量时，只需单人单手操作，简单方便。
5、 数字显示，测量准确、稳定、直观。
四、技术指标：
1、测量电压：5000V
2、量程范围：0～1999MΩ
3、分 辨 率：1 MΩ
4、基本误差：±10%
5、工作电源：4节5号干电池，6V直流
6、环境温度：-10℃～+50℃，环境湿度小于95%

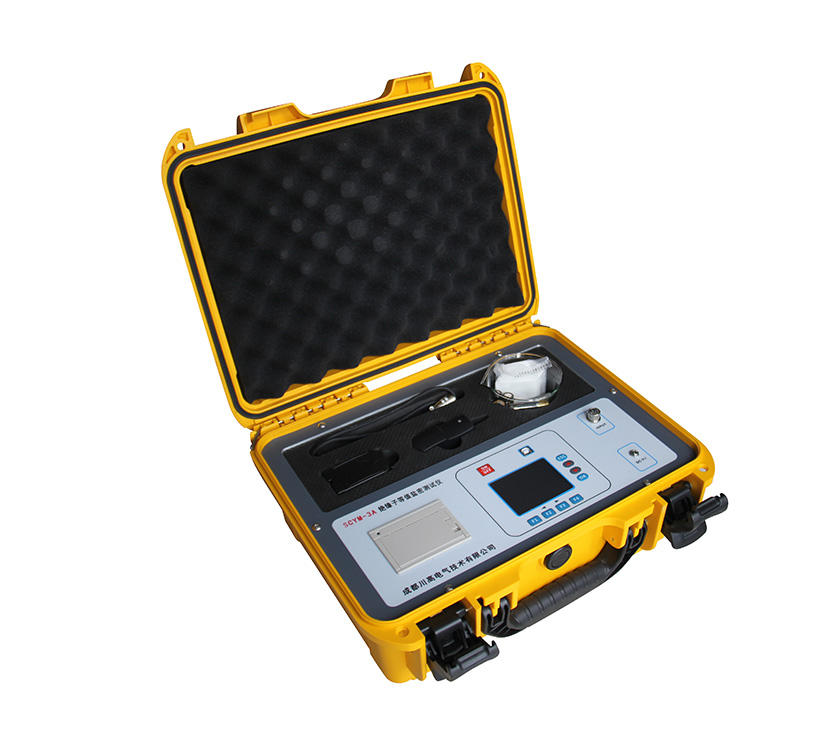

SCYM-3A绝缘子等值盐密测试仪
产品简介 Product Introduction
一、概述
在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，极易引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。
SCYM-3A绝缘子等值盐密测试仪专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式，读数直观。人机交互采用真彩TFT液晶屏，操作简单，所有参数和结果一目了然。本仪器遵照*新标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。
二、术语解释
污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。
等值盐密度TT: TT指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以kg/
表示。
附盐密度（SDD) : 沉积在绝缘子一给定表面（金属部分和胶合材料不计入此表面）上的盐量除以该表面的面积；它通常以mg/cm²表示。
现场污秽度等级: 将污秽严重程度从非常轻到非常严重按SPS（ESDD/NSDD的*大值）的分级。
灰密度（NSDD）: 绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积，一般表示为mg/cm²。
绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与的积；它通常以mm/kv来表示。
1、直读式，无须换算。绝缘子表面盐密度直接显示。
2、采用进口铂电极。性能稳定可靠。
3、可以同时测量溶液的电导率、温度等其它参数。
4、全量程自动切换，提高低盐密度时的准确度。
5、具有温度自动补偿功能，溶液电导值自动补偿为20℃时的取值。
6、具有系统自动校验功能，开机自动校验，提高测量准确度。
7、内置大容量数据存储器，可存储超过10000组测量数据。
8、仪器带微型打印机，方便现场准确、真实、有效地记录结果。
9、仪器供电采用外置电源和内置电池两种方案，方便实验室或野外使用。
10、显示屏具有背光无操作自动降低功能，可节约用电，体现绿色环保理念。
测量范围 | 盐 密 | 0.0001~9.9999 mg/cm² |
温 度 | 0~100 ℃ | |
电导率 | 0~100000 us/cm | |
测量精度 | 盐 密 | 分辨率0.0001位，满量程精度优于±1％ |
温 度 | 分辨率0.1位，精度优于±0.5℃ | |
电导率 | 分辨率为所用电极量程1/1000，满量程精度优于±1％ | |
信息输出方式 | TFT液晶 | 320×240真彩TFT液晶屏，实现良好的人机信息交互 |
打印机 | 本地打印机直接打印测量数据 | |
USB通信 | 连接USB端口到PC端，以U盘模式读取测量数据 | |
使用条件 | 电 源 | AC：220V±10％ DC：6节5号1.5V干电池 |
环境温度 | 0~+50 ℃ | |
相对湿度 | ≤80％ RH | |
存储条件 | 环境温度 | -10~+55 ℃ |
相对湿度 | ≤95％ RH | |
外观参数 | 体 积 | 330mm×280mm×132mm |
重 量 | 约2.5 kg |
SCFM-02绝缘子灰密测试仪
产品简介 Product Introduction
一、产品介绍
SCFM-02绝缘子灰密度测试仪，是本公司根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和*电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。

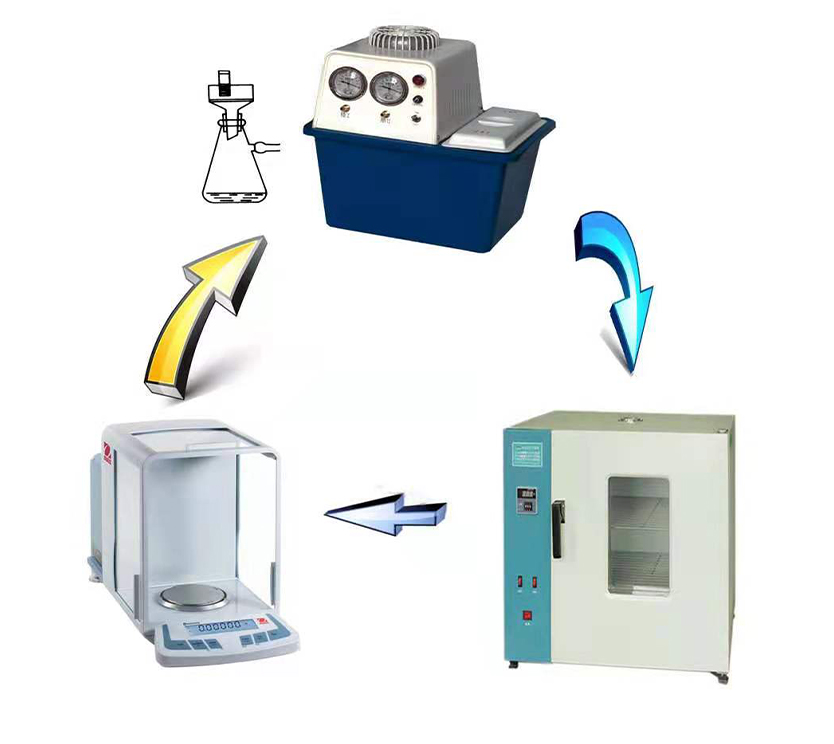

SCFM-02绝缘子灰密度测试仪是成套测量装置。其中包含精密电子天平、鼓风干燥装置、过滤加速装置及测量附件等组成部分。整套装置操作简单，测量*。
二、功能特点
1、过滤加速装置技术成熟，使用方便、效率高。含有多个抽头，可一次实现多个过滤过程。使用水循环装置代替油循环泵，使用更为方便，故障率低；
2、鼓风干燥装置采用德国技术，风道*；风机噪声小，性能稳定；
3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状态，控温*稳定；
4、可调式进风口，控制箱内温度和气体的排放；
5、精密电子天平具有数字化多点线性修正、漂移修正、开机自检和去皮等多种功能；
6、附带配套计算软件，计算方便，且结果更为*。
三、技术指标
1、天平精度：0.1mg；
2、*大称量：200g；
3、控温范围：室温+10℃～250℃；
4、温度分辨率：1℃；
5、温度波动度：±1℃；
6、温度均匀度：±1℃；
7、抽滤流量：60L/Min；
8、抽滤*大真空度：0.098Mpa；
9、抽滤单头抽气量：10L/min；
10、抽滤抽气头个数：2个；
11、电源电压：220±10%；
12、环境温度：5—40℃；
13、相对湿度： 85%。
