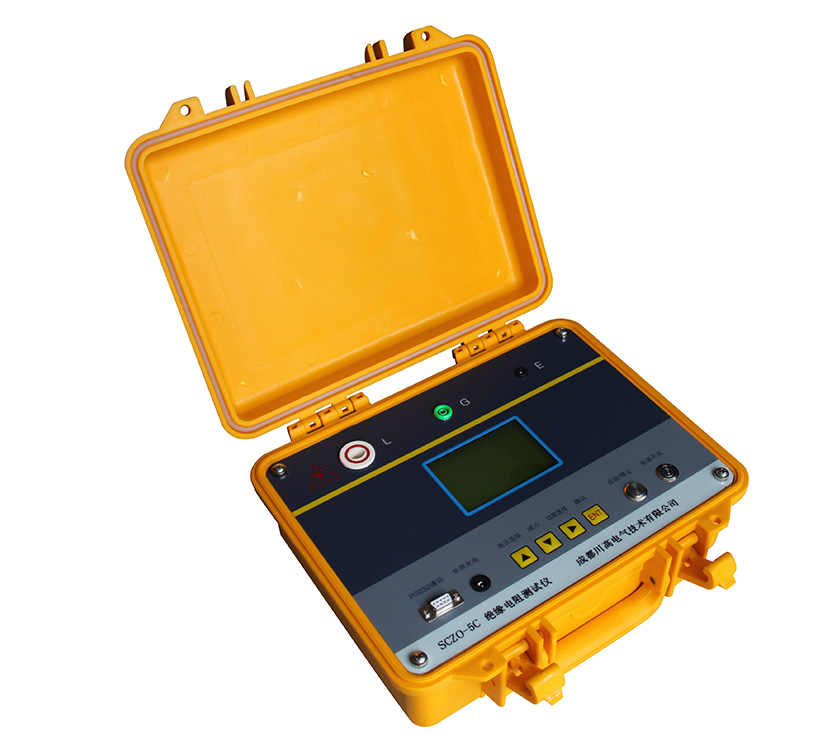

SCZO-5C绝缘电阻测试仪
产品简介 Product Introduction
一、概述
SCZO-5C绝缘电阻测试仪用于试验室或现场测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
二、主要特点
1、采用32位微控制器控制，全中文操作界面，操作方便,自动测量。
自动计算和显示吸收比（DAR）、极化指数（PI）、多层绝缘电缆（DD）等测量指标，实时显示测量时间，测量电压，测量电阻。
2、显示每5秒的测量数据，比如5”,10”15”20”一直到600”，全部显示在屏幕上。
3、高阻或高吸收测试。
4、长时间运行的老旧设备，电动机绝缘电阻测量。
5、计算机控制生产线测试。
6、测量档位多250/500/1000/2500/5000/10000V共六档。
7、数字和模拟指针双显功能。实时显示测试的电压，电阻数据。
能够显示绝缘电阻与测试时间的波形图。
8、输出电流大，短路电流≧5mA。抗干扰能力强，能满足 压变电站现场操作。
9、专用放电电路，大容性试品放电快速。测试完毕自动放电，并实时显示放电电压。
10、具有自动关机功能，停止操作后5分钟(默认)自动关机。防止浪费电量。
11、内附可充电电池和充电器，充满电可连续使用6～12小时。
12、带有RS232串口，具备电脑操作仪器的功能。
三、主要技术性能
1、基本参数
测试电压 | 测量范围与精度 | 测量范围与精度 | ||
250V | 0.1M-1G | 10% | 1-10G | 20% |
500V | 0.1M-20G | 10% | 20-200G | 20% |
1000V | 0.1M-40G | 10% | 40-400G | 20% |
2500V | 0.1-100G | 10% | 100-1000G | 20% |
5000V | 0.1-200G | 10% | 200G-2000G | 20% |
10000V | 0.1-200G | 10% | 200G-2000G | 20% |
2、显示方式：数字和模拟指针双显。
3、短路电流：≧5mA
4、测量时间：1分钟～10分钟（与测量方式有关）
5、温度测量：-45℃～125℃
6、充电电源：180～270VAC ,50Hz/60Hz±1% (市电或发电机供电)
7、工作环境：温度-10～40℃，相对湿度20～80％。
