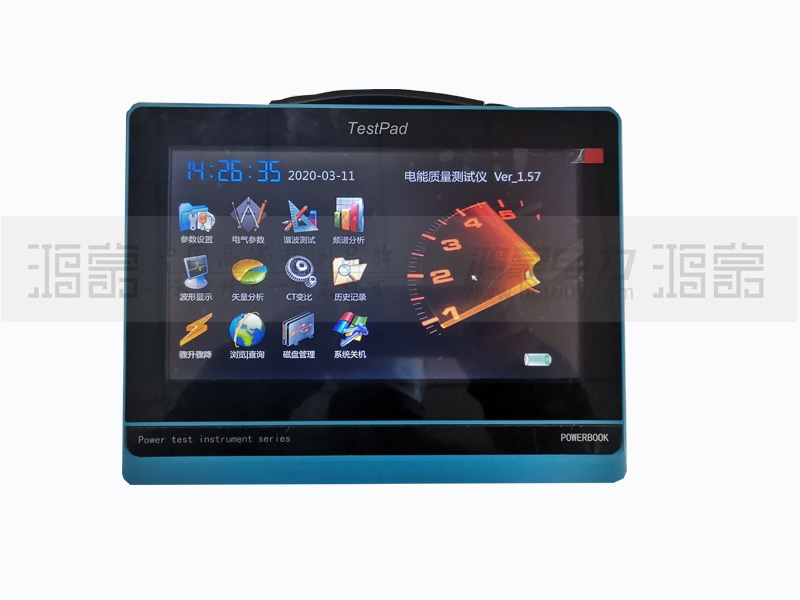

HMDN-II 电能质量分析仪 （平板式）
产品特点Product Parameters
1、多通道测量：4个电压通道、4个电流通道同时测量。
2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；
3、可测量2-64次的电压谐波和电流谐波含量；
4、可测量总谐波畸变率；
5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；
6、可测量正序电压、负序电压、零序电压、电压不平衡度；
7、可测量正序电流、负序电流、零序电流、电流不平衡度；
8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；
9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；
10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；
11、选配大钳表可以进行低压电流互感器的变比和角差测量；
12、谐波含量可以柱状图的形式显示，视觉效果良好；
13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；
14、10寸大屏幕彩色液晶屏显示器1280×800；
15、电容屏触摸操作，简便易学；
16、支持鼠标操作，适应不同习惯的操作人员；
17、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；
18、谐波含有率国标查询功能，可对国标允许值进行查询；
19、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。
20、数据可以存储U盘，以便历史查询。
21、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；
22、分析软件可按照国标要求生成专业的电能质量分析报表；
23、仪器尺寸小、重量轻、携带方便；
24、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；
产品参数Product Characteristics
项目 | 参数 | |
测量通道数 | 四通道电压、四通道电流 | |
测量范围 | 电压 | 0-900V |
电流 | 小钳表：口径8mm，0-5A-25A(标配) 中号钳表：口径50mm，5-100-500A(选配) 大号钳表：口径125×50mm，20-400-2000A(选配) | |
相角 | 0.000－359.999° | |
频率 | 42.5－69Hz | |
分辨率 | 电压 | 0.001V |
电流 | 0.0001A | |
相角 | 0.001° | |
功率 | 有功0.01W、无功0.01Var | |
频率 | 0.0001Hz | |
电压有效值精度 | ≤0.1% | |
电流有效值偏差 | ≤0.3% | |
相角误差 | ≤0.1° | |
功率偏差 | ≤0.5% | |
频率测量精度 | ≤0.01Hz | |
谐波测量次数 | 2－64次 | |
电压谐波偏差 | 谐波大于1%标称值时：≤1%读数 谐波小于1%标称值时：≤0.05%标称电压值 | |
电流谐波偏差 | 谐波大于3%标称值时：≤1%读数+CT精度 谐波小于3%标称值时：≤0.05%电流量程 | |
电压不平衡度精度 | ≤0.2% | |
电流不平衡度精度 | ≤0.5% | |
短闪变测量时间 | 10分钟 | |
长闪变测量时间 | 2小时 | |
闪变测量偏差 | ≤5% | |
显示屏 | 1280×800、彩色宽温液晶屏 | |
充电电源 | AC220V±15% 频率 45Hz-65Hz | |
电池工作时间 | ≥10小时 | |
功耗 | ＜4VA | |
绝缘 | 电压、电流输入端对机壳的绝缘电阻≥100MΩ。 工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。 | |
环境温度 | -20℃～50℃ | |
相对湿度 | 0-95% 无冷凝 | |
外观尺寸 | 280mm×210mm×58mm（长×宽×高） | |
重量 | 2Kg | |
HJ干式标准电压互感器
产品参数Product Introduction
标准电压互感器是针对基层供电及生产部门的实际需要而设计制造的自升压一体化组合式电压互感器。该标准电压互感器机构紧凑、体积小、重量轻、携带方便、操作简单、不 需维护等优点。本产品特别适合于现场使用，也可在实验室作为标准电压互感器和试验变压 器使用。
本标准电压互感器升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理，内有独立的升压器和互感器，升压器采用磁屏蔽，升压器的高压输出与标准互感器一次电压绕组并联经高压接线柱（A-X）作为升压输出，向被测互感器提供高电压。面板上的（L-N）为0-220V输入，（a-x）为标准互感器的二次测量端子。高低压间采用全绝缘结构，高压绕组采用特殊材料及无油绝缘有效工艺，彻底根除了油浸式互感器的缺点。
产品特点Product Parameters
◆ 干式标准电压互感器
◆ 结构紧凑,体积小,携带方便
◆ 不需要维护,接线、操作简单
◆ 可定制5VA二次负荷的标准互感器，常规0.2VA二次负荷标准互感器可现货供应
◆ 该仪器带脚轮，便于搬运
产品参数Product Characteristics
◆ 一次电压：6KV～220KV
◆ 二次电压：100V、100/√3V、100/3V
◆ 电压范围：20%～120%
◆ 功率因数：COSφ=0.8,1.0
◆ 准确度等级：0.05～0.01级
HMDN-II 电能质量分析仪 （平板式）
产品特点Product Parameters
1、多通道测量：4个电压通道、4个电流通道同时测量。
2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；
3、可测量2-64次的电压谐波和电流谐波含量；
4、可测量总谐波畸变率；
5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；
6、可测量正序电压、负序电压、零序电压、电压不平衡度；
7、可测量正序电流、负序电流、零序电流、电流不平衡度；
8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；
9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；
10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；
11、选配大钳表可以进行低压电流互感器的变比和角差测量；
12、谐波含量可以柱状图的形式显示，视觉效果良好；
13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；
14、10寸大屏幕彩色液晶屏显示器1280×800；
15、电容屏触摸操作，简便易学；
16、支持鼠标操作，适应不同习惯的操作人员；
17、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；
18、谐波含有率国标查询功能，可对国标允许值进行查询；
19、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。
20、数据可以存储U盘，以便历史查询。
21、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；
22、分析软件可按照国标要求生成专业的电能质量分析报表；
23、仪器尺寸小、重量轻、携带方便；
24、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；
产品参数Product Characteristics
项目 | 参数 | |
测量通道数 | 四通道电压、四通道电流 | |
测量范围 | 电压 | 0-900V |
电流 | 小钳表：口径8mm，0-5A-25A(标配) 中号钳表：口径50mm，5-100-500A(选配) 大号钳表：口径125×50mm，20-400-2000A(选配) | |
相角 | 0.000－359.999° | |
频率 | 42.5－69Hz | |
分辨率 | 电压 | 0.001V |
电流 | 0.0001A | |
相角 | 0.001° | |
功率 | 有功0.01W、无功0.01Var | |
频率 | 0.0001Hz | |
电压有效值精度 | ≤0.1% | |
电流有效值偏差 | ≤0.3% | |
相角误差 | ≤0.1° | |
功率偏差 | ≤0.5% | |
频率测量精度 | ≤0.01Hz | |
谐波测量次数 | 2－64次 | |
电压谐波偏差 | 谐波大于1%标称值时：≤1%读数 谐波小于1%标称值时：≤0.05%标称电压值 | |
电流谐波偏差 | 谐波大于3%标称值时：≤1%读数+CT精度 谐波小于3%标称值时：≤0.05%电流量程 | |
电压不平衡度精度 | ≤0.2% | |
电流不平衡度精度 | ≤0.5% | |
短闪变测量时间 | 10分钟 | |
长闪变测量时间 | 2小时 | |
闪变测量偏差 | ≤5% | |
显示屏 | 1280×800、彩色宽温液晶屏 | |
充电电源 | AC220V±15% 频率 45Hz-65Hz | |
电池工作时间 | ≥10小时 | |
功耗 | ＜4VA | |
绝缘 | 电压、电流输入端对机壳的绝缘电阻≥100MΩ。 工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。 | |
环境温度 | -20℃～50℃ | |
相对湿度 | 0-95% 无冷凝 | |
外观尺寸 | 280mm×210mm×58mm（长×宽×高） | |
重量 | 2Kg | |
HJ干式标准电压互感器
产品参数Product Introduction
标准电压互感器是针对基层供电及生产部门的实际需要而设计制造的自升压一体化组合式电压互感器。该标准电压互感器机构紧凑、体积小、重量轻、携带方便、操作简单、不 需维护等优点。本产品特别适合于现场使用，也可在实验室作为标准电压互感器和试验变压 器使用。
本标准电压互感器升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理，内有独立的升压器和互感器，升压器采用磁屏蔽，升压器的高压输出与标准互感器一次电压绕组并联经高压接线柱（A-X）作为升压输出，向被测互感器提供高电压。面板上的（L-N）为0-220V输入，（a-x）为标准互感器的二次测量端子。高低压间采用全绝缘结构，高压绕组采用特殊材料及无油绝缘有效工艺，彻底根除了油浸式互感器的缺点。
产品特点Product Parameters
◆ 干式标准电压互感器
◆ 结构紧凑,体积小,携带方便
◆ 不需要维护,接线、操作简单
◆ 可定制5VA二次负荷的标准互感器，常规0.2VA二次负荷标准互感器可现货供应
◆ 该仪器带脚轮，便于搬运
产品参数Product Characteristics
◆ 一次电压：6KV～220KV
◆ 二次电压：100V、100/√3V、100/3V
◆ 电压范围：20%～120%
◆ 功率因数：COSφ=0.8,1.0
◆ 准确度等级：0.05～0.01级
