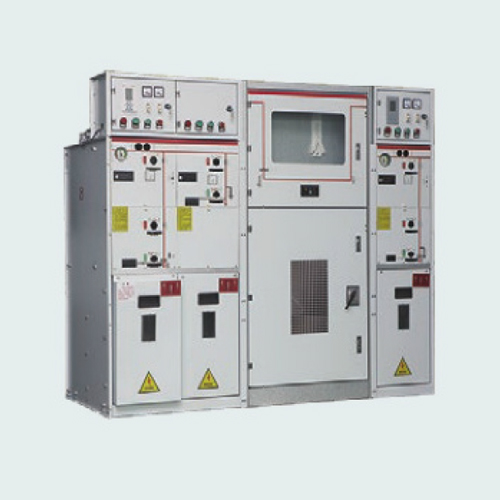

产品图片

概述

　　XGN口-12系列环网开关柜是SF6气体绝缘的金属共箱式封闭开关设备，该设备可由负荷开关单元、负荷开关熔断器组合电器单元、真空断路器单元、母线进线单元的模块组成。采用一系列先进技术和材料，具有优异的电气性和机械性能，受环境和气候影响小，体积小巧.易于安装.操作方便，无需维护，且具有灵活的组合方式。清晰直观的设计保证操作简单、直接。馈线接结容量大，适合多种接线系统。

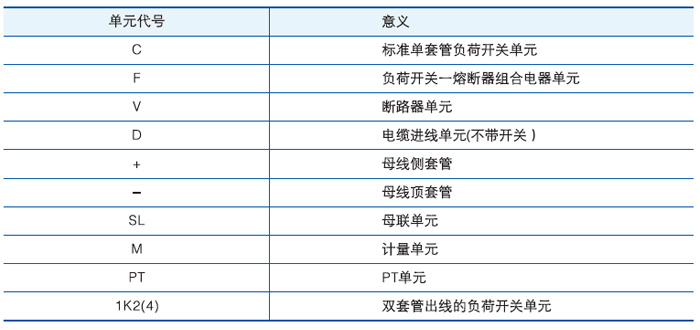

单元定义



产品特点

操作安全:
通过以下安全措施,我们可为用户提供特别的安全保障:
一体化三工位负荷开关
断路器采用负荷开关替代隔离开关，更安全可靠
一次侧全密闭设计提供意外接触的保护
满足五防要求的机械联锁
带电显示器可提供进出线路带电指示

运行可靠：
全密闭设计，所有10kV开关及母结带电体均密封在3mm不锈钢板焊接成的气箱中；配硅橡胶电缆插头，实现电缆头全绝缘金密封，从而不受灰尘、潮湿、小动物等外界环境影响
弹簧储能操作机构，可人工或电动操作
面板模拟线圈提供开关位置指示
柜体用镀锌板制作，表面静电喷涂，增强抗腐蚀性能
压力表监视箱体内SF6气体安全压力范围

经济性:
免维护
高度可靠
使用寿命可达20年

方案灵活：
多种进线方式，可实现左、右、上或前进线
多种组合方式，各单元之间可实现任意组合
采用绝缘母线，可实现前后并柜或左右并柜
设计方案灵活

应用广泛：
馈出线容量大、占地小，适合多种应用需求
