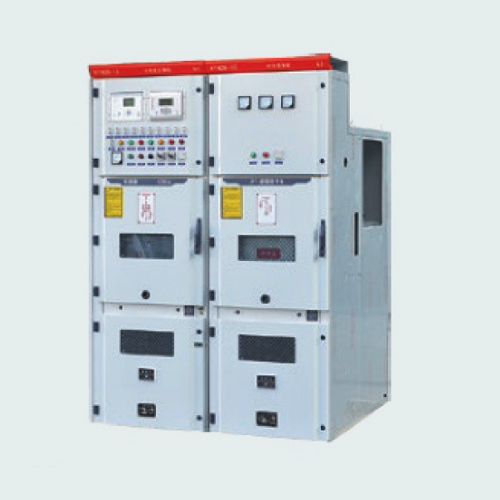

概述

　　KYN28-12系列铠装中置式金属封闭开关设备（以下简称"开关设备”）它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
　　本产品符合标准：GB3906《3~35kV交流金属封闭开关设备》、GBV11022《高压开关设备和控制设备标准共用 技术要求》、IEC60298《额定电压1kV及以上交流金属封闭开关设备和控制设备》。

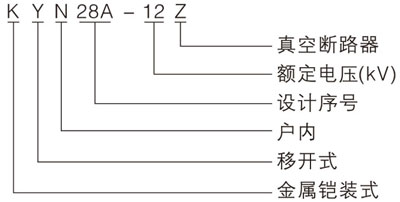

型号含义



使用环境条件

周围空气温度：高温+40℃。低温-15℃。
相对湿度：日平均相对湿度：≤95%;日平均水蒸气压力不超过2.2KPa;
月平均相对湿度：≤90%;月平均水蒸气压力不超过a) 8KPa;
海拔高度：1000m以下。
地震烈度：不超过8℃。
周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
无剧烈振动场所。
超出GB3906规定的正常条件下使用时，由用户和本公司协商。

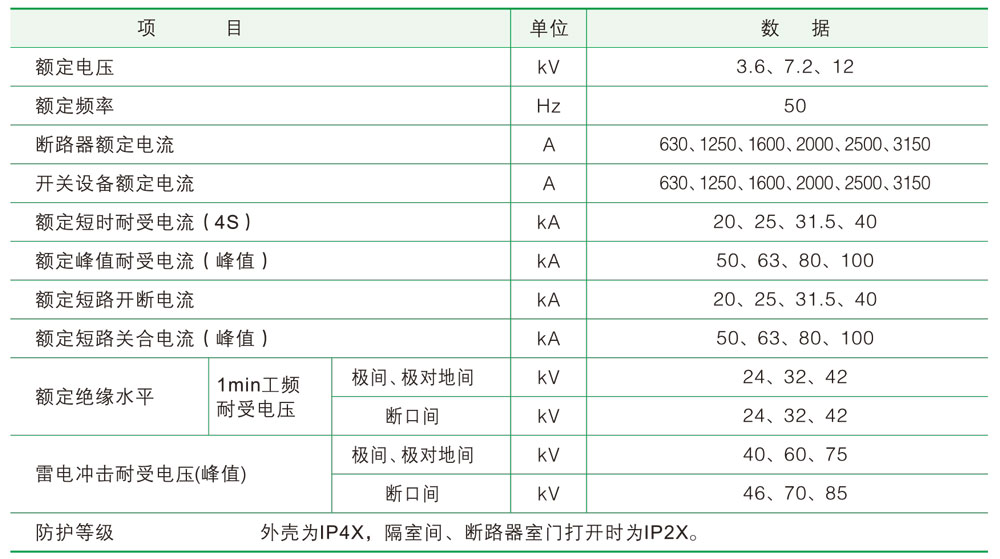

主要技术参数



结构特点

1)开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的敷铝锌板制造，无需表面处理，经CNC高精度设备加工，采用多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。
2)开关设备可配装本公司生产的VS1系列、VD4系列、ZN65系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均有定位和显示装置，安全可靠。
3)电缆室可装多达9根单芯电缆，设备有可靠的机械、电气联锁装置，满足“五防”要求。各室设有泄压通道，保障运行人身安全。

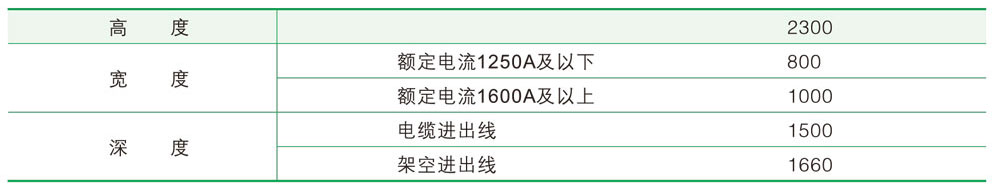

外形尺寸

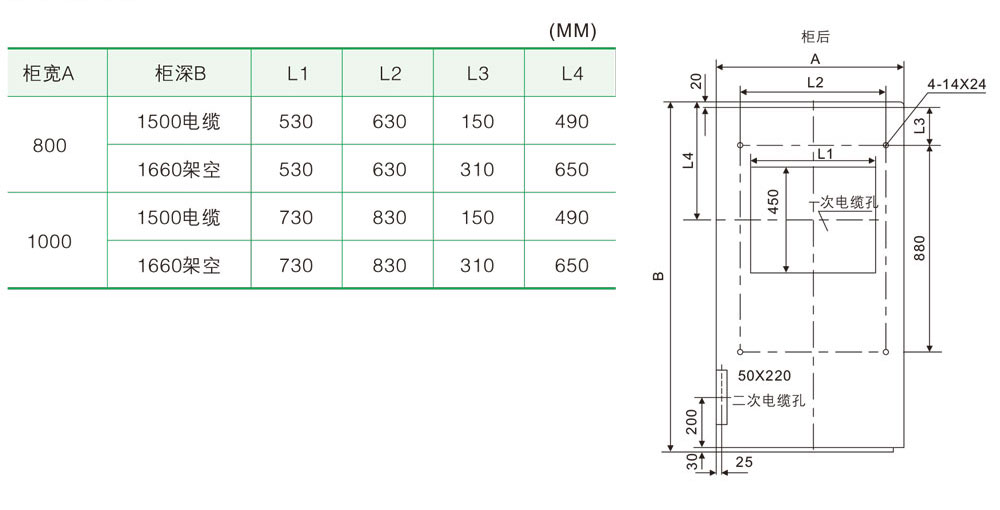

安装尺寸

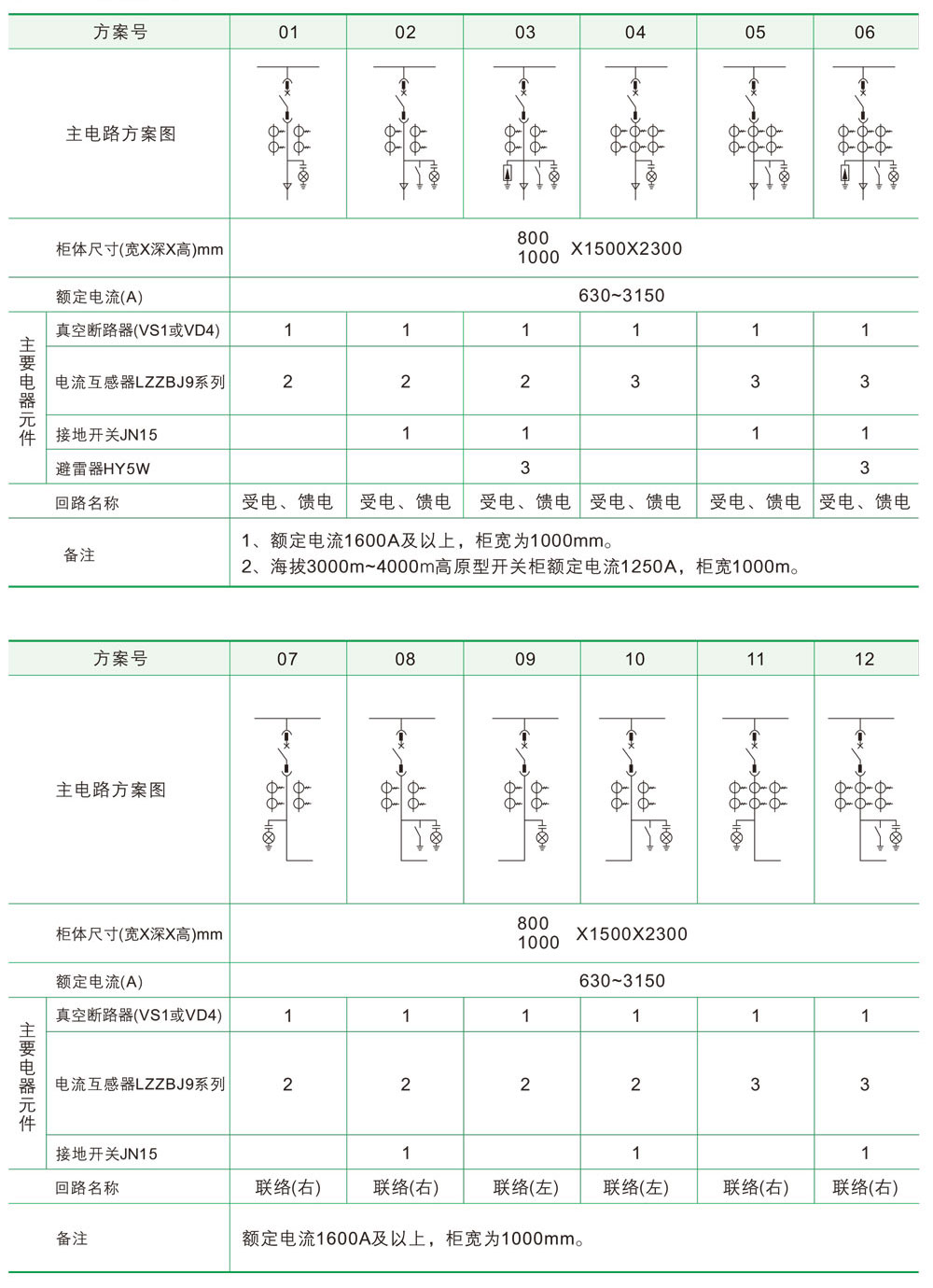

主电路方案图
