FZN25-12(D、R)/T630-20
概述
FZN25、FZRN25型真空负荷开关和组合电器,适用三相交流50Hz环网或终端供电和工业用电设备中,作负荷控制和短路保护之用,负荷开关分合负荷、闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和电动功能。
FZN25、FZRN25独特的传动结构设计,灭弧室仅在关合和开断的瞬间承受高压,故体积小,重量轻。
FZN25、FZRN25可实现隔离断口和灭弧室断口的一次性操作。
FNZ25、FZRN25在静触头与动触头导电筒之间有与接地开关互为联动的接地活门,既保证了安全又方便了检修。

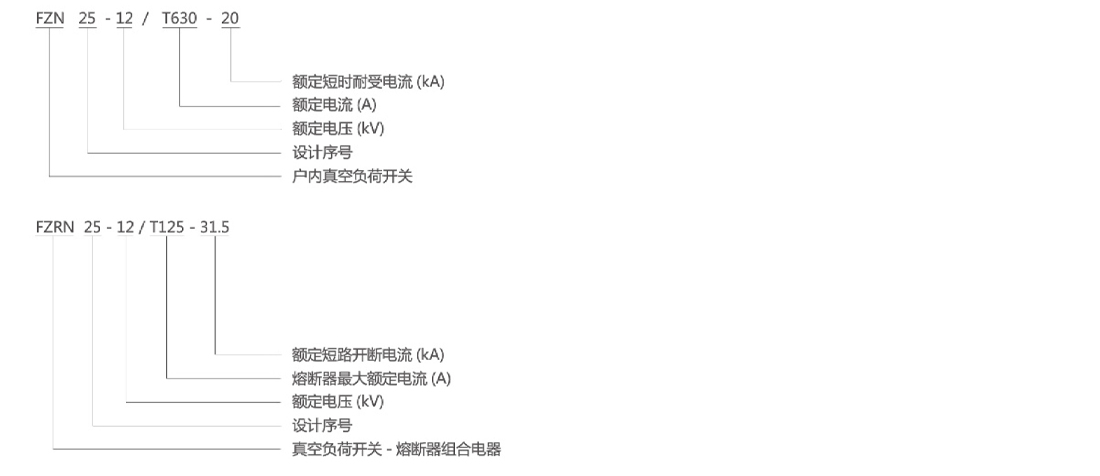

型号及含义
主要技术参数
项目 | 单位 | 参数 | ||
FZN25-12D/T630-20 | FZRN25-12D/T125-31.5 | |||
额定电压 | KV | 12 | ||
额定频率 | HZ | 50 | ||
额定电流 | A | 630 | 125 | |
额定绝缘水平 | 1min工频耐压 | KV | 灭弧室断口30;对地、相间42;隔离断口48 | |
雷电冲击耐压 | KV | 对地、相间75;隔离断口85 | ||
额定动稳电流(峰值) | KA | 50 | - | |
4S热稳定电流 | KA | 20 | - | |
额定有功负载开断电流 | A | 630 | 125 | |
额定闭环开断电流 | A | 630 | 125 | |
额定电缆充电开断电流 | A | 10 | 10 | |
开断空载变压器容量 | KVA | 1250 | 1250 | |
额定短路开断电流 | KA | - | 31.5 | |
额定转移电流、额定交接电流 | A | - | 2000 | |
熔断器型号 | - | SDLAJ-12 SFLAJ-12 | ||
撞击器输出能量 | J | - | 2-5(中等) | |
额定短路关合电流 | KA | 50 | ||
接地开关额定动稳定电流 | KA | 50 | ||
接地开关2S热稳定电流 | KA | 20 | ||
辅助回路额定电压 | V | AC/CD:220/110 | ||
机械寿命 | 次 | 10000 |

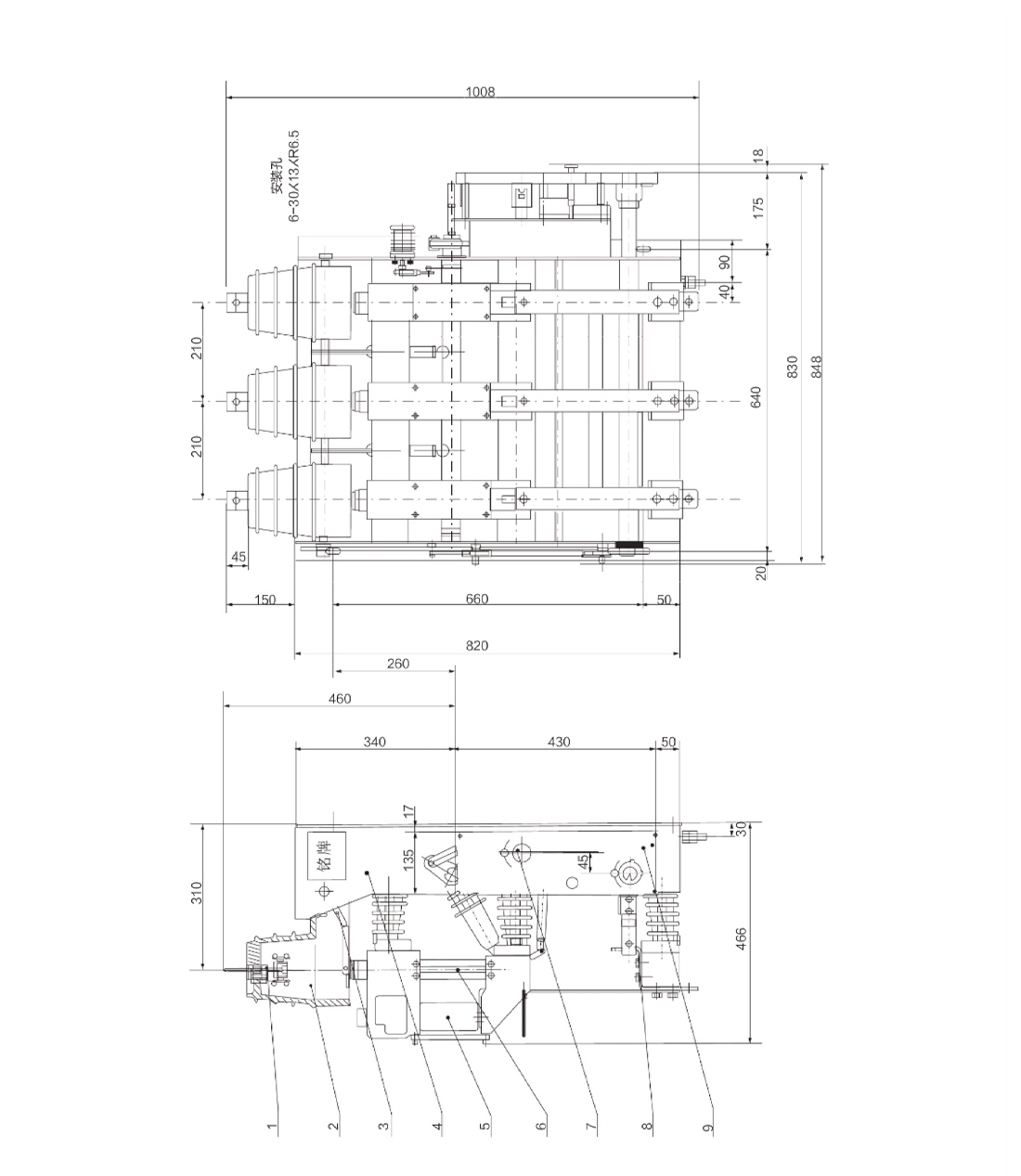

FZRN25-12D/125-31.5 真空负荷开关-熔断器组合电器外形及安装尺寸(mm)

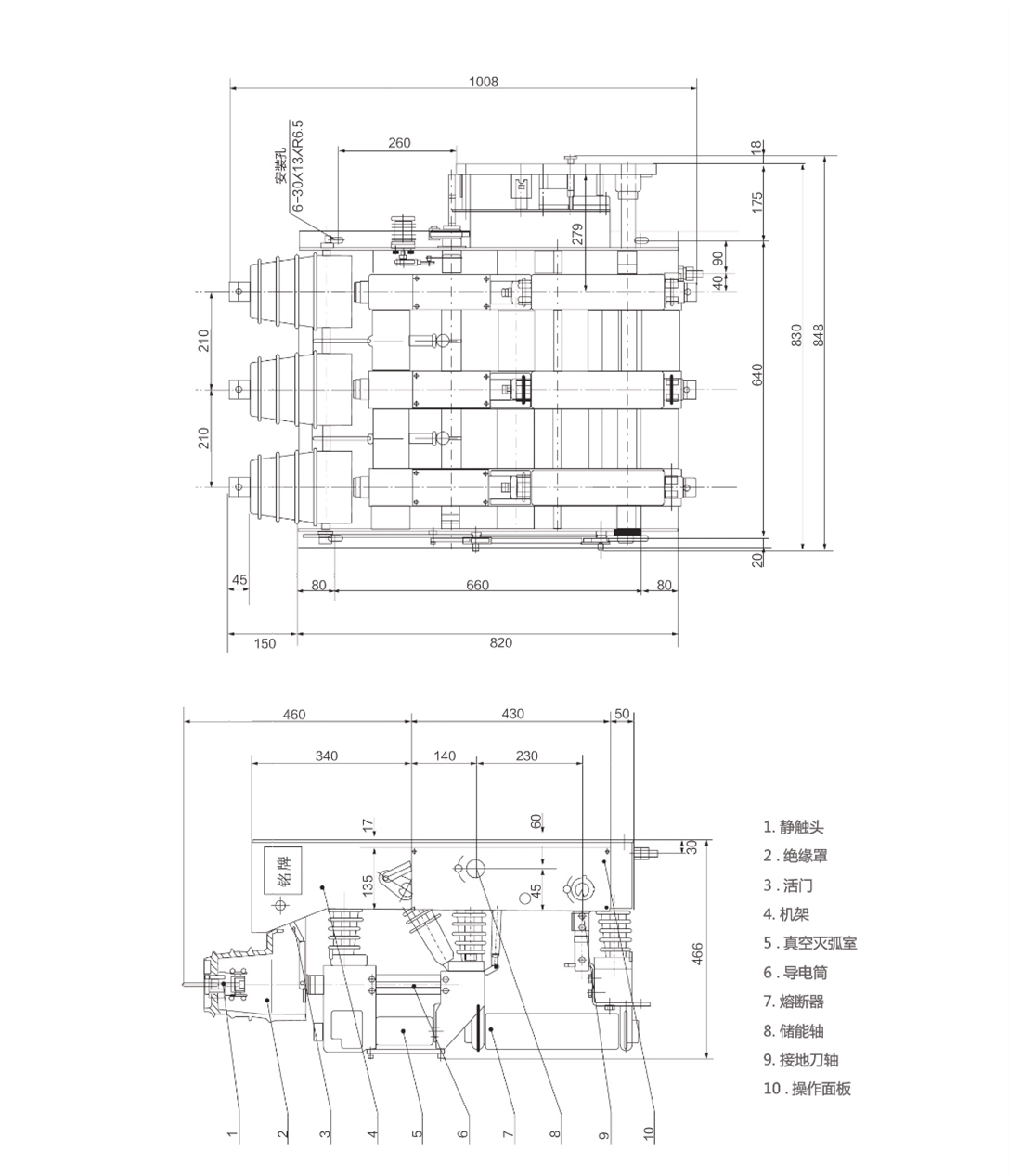

FZN25-12D/T630-20 真空负荷开关外形及安装尺寸(mm)
