FKN12-12(R、D)/630-20压气式负荷
概述
FKN12A-12D/T630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12kV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12A-12D/T125-31.5型交流高压负荷开关--熔断器组合电器是FN12-12D负荷开关与S □LAJ-12(XRNT □-10)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流、负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

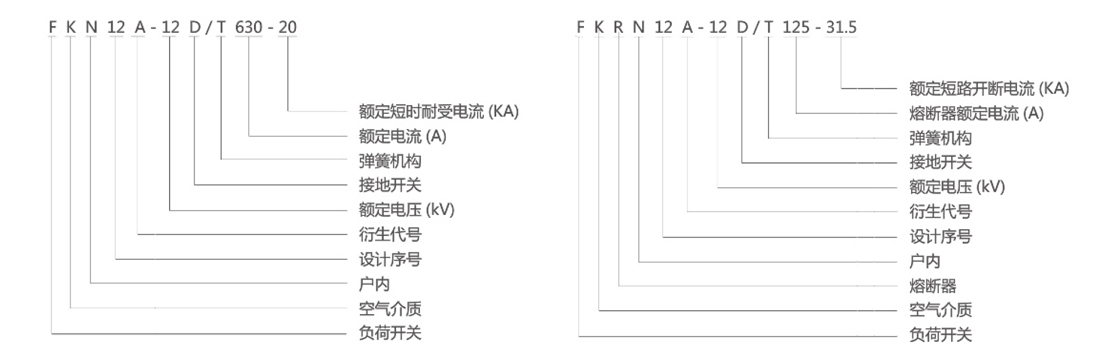

型号及含义
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。
主要用途
FKN12A-12D压气式负荷开关，FKRN12A-12D系列压气式负荷开关-熔断器组合电器，适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12A-12D系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。
使用环境条件
◆ 空气温度：-25℃ ~+40℃；
◆ 海拨高度：不超过1000m；
◆ 相对湿度：日平均值不大于95%，月平均值不大于90%；
◆ 地震强度：不超过8级；
◆ 安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
◆ 污秽等级：Ⅱ。
结构特点
◆ 负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
◆ 断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
◆ 具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
◆ 具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；
◆ 负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
◆ 具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。
主要技术参数
项目 | 单位 | FKN12A-12D | FKRN12A-12D | ||
额定电压 | KV | 12 | 12 | ||
额定频率 | Hz | 50 | 50 | ||
额定电流 | A | 630 | 125 | ||
额定绝缘水平 | 1min工频耐受电压 | 对地、相间 | KV | 42 | 42 |
1min工频耐受电压 | 隔离断口 | KV | 48 | 48 | |
雷电冲击耐受电压（峰值） | 对地、相间 | KV | 75 | 75 | |
雷电冲击耐受电压（峰值） | 隔离断口 | KV | 85 | 85 | |
负荷开关 | KA | 20 | - | ||
接地开关 | KA | 20 | 20 | ||
负荷开关 | S | 4 | - | ||
接地开关 | S | 2 | 2 | ||
额定短路关合电流（峰值） | KA | 50 | - | ||
额定开断电流 | 有功负载开断电流 | A | 630 | - | |
闭环开断电流 | A | 630 | - | ||
5%有功负载开断电流 | A | 31.5 | - | ||
电缆充电电流 | A | 10 | - | ||
开断空载变压器容量 | KVA | 1250 | 1250 | ||
额定短路开断电流（限流熔断器） | KA | - | 31.5 | ||
额定转移电流 | A | - | 1200 | ||
机械寿命 | 次 | 2000 | 2000 | ||
撞击器输出能量 | J | - | 1+0.5 | ||
项目 | 单位 | 参数 |
断口开距 | mm | ≥175 |
相间中心距 | mm | 210±2 |
相间空气间隙 | mm | ≥125 |
行程 | mm | 210±4 |
超行程 | mm | ≥40 |
三相合闸不同期 | ms | ≤10 |
三相分闸不同期 | ms | ≤5 |
分励脱扣器固有分闸时间 | ms | 40~65 |
主回路电阻 | μΩ | ≤130 |
FKN12A-12D 侧面倒装右操作
型号尺寸（mm） | A | H | C | D | E | F | K | L | M | N | P | R | s | T | U | V | W | Z | 重量 | |
FKN12A-12D | 390 | 940 | 600 | 210 | 648 | 270 | 67 | 50 | 155 | 287 | 171 | 368 | 11 | 337 | 170 | 94 | 105 | 868 | 180 | 0kg |

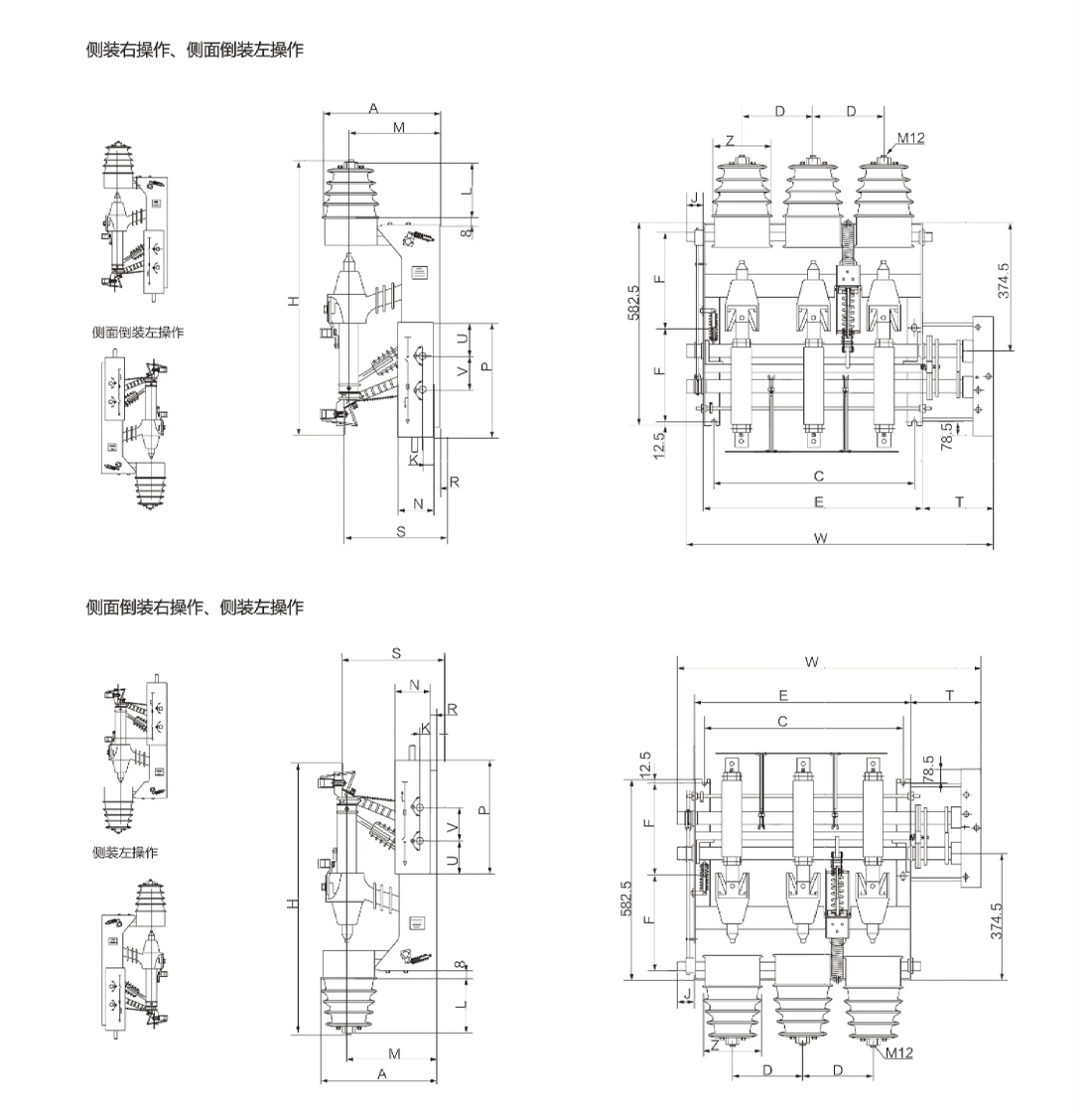

FKRN12A-12D 安装方式侧装右操作、侧面倒装左操作
型号尺寸（mm） | A | H | C | D | E | F | K | J | L | M | N | P | R | S | T | U | V | W | Z | 重量 |
FKRN12A-12D | 390 | 940 | 600 | 210 | 648 | 270 | 67 | 50 | 155 | 287 | 171 | 368 | 11 | 313 | 170 | 94 | 105 | 868 | 180 | 70kg |

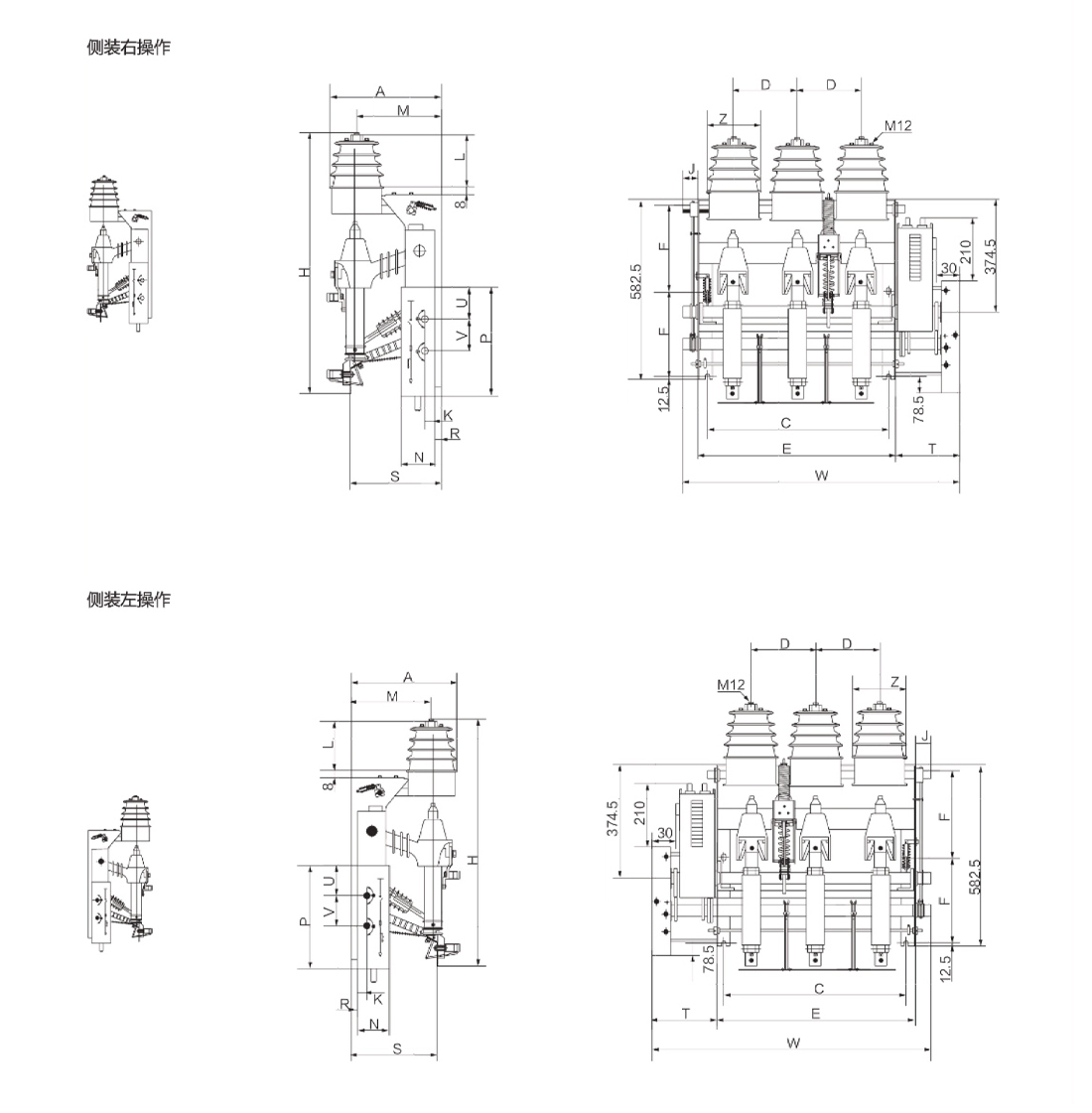

FKN12A-12D、FKRN12A-12D电动机构侧装右操作
型号尺寸（mm） | A | H | C | D | E | F | K | J | L | M | N | P | R | S | T | U | V | W | Z | 重量 |
FKN12A-12D FKRN12A-12D | 390 | 940 | 600 | 210 | 648 | 270 | 67 | 50 | 155 | 287 | 171 | 368 | 11 | 313 | 170 | 94 | 105 | 868 | 180 | 70kg |
