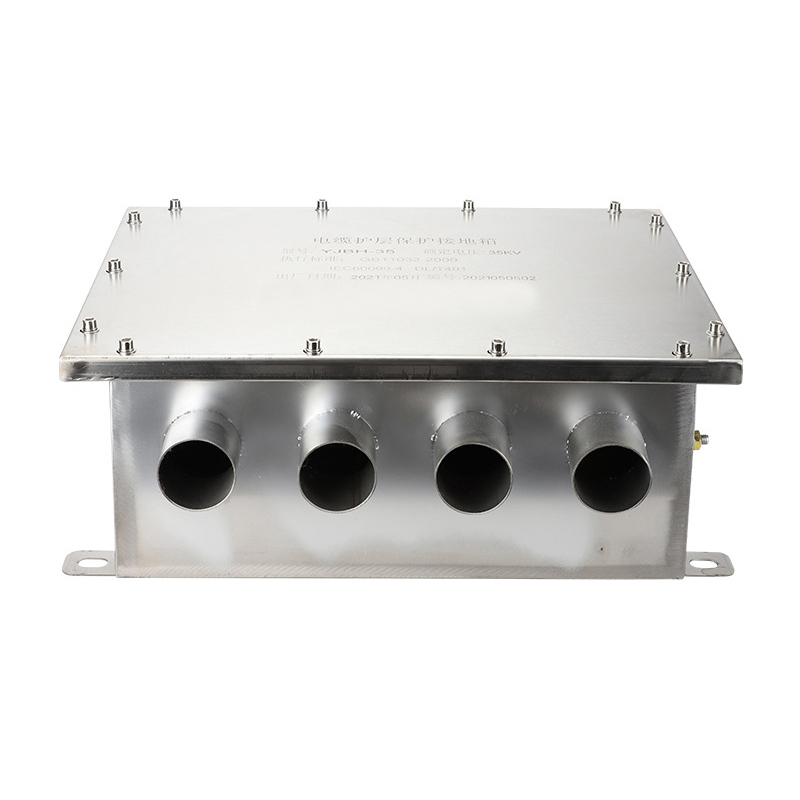

10KV-220KV电缆接地箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
一、概述
适用于电缆护层保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱的设计、制造、使用的技术要求。
二、执行标准
GB11032-2000、IEC6009-4、DL/T401-2002。
三、使用范围
系统额定电压：10KV-220KV；
电缆标称截面：25-630mm2：
额定频率：50HZ
保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱视为三相共体，单相请注明。
四、安装方式
挂壁式、地埋式、支架式、落地式、暗装（嵌入式）等。
五、箱体使用材料
不锈钢304。
六、箱体使用环境
温度：-25~40℃；
海拔：3000米以下，大于3000米请说明；
防护等级：1P65。
七、安装工艺
1、剥去电缆绝缘层，使裸露的导线长短与接线端子孔的长短相符。
2、清理箱内物件。
3、将箱体内接线端子拆下来，然后把剥切好的接地电缆和接线端子压接好，再将接线端子穿进箱体进线口，用螺丝固定好接线端子。
4、固定好第一根电缆后再穿第二根电缆，重复3的操作，直至四根电缆全部固定好。
5、在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。
6、用防水胶带将出线管口密封。
7、在出线管上缩好热缩管。
8、用橡胶绝缘带密封热缩管两个端口。
9、在防水带上包覆PVC胶带，半搭盖包二层。
10、清理箱内物件。
11、装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。
