10KV /24KV /35KV欧式可触摸避雷器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

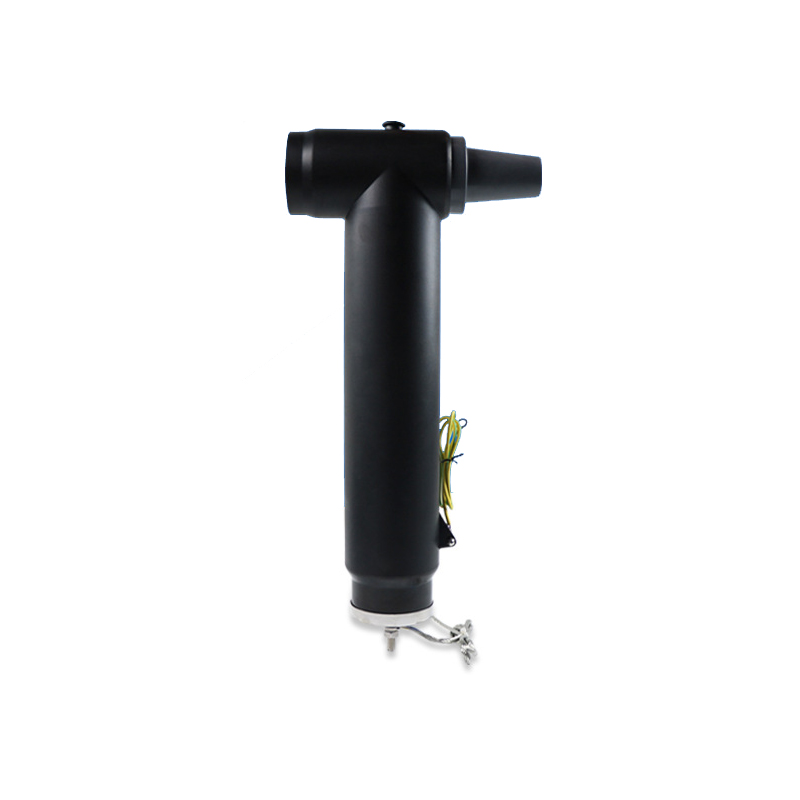

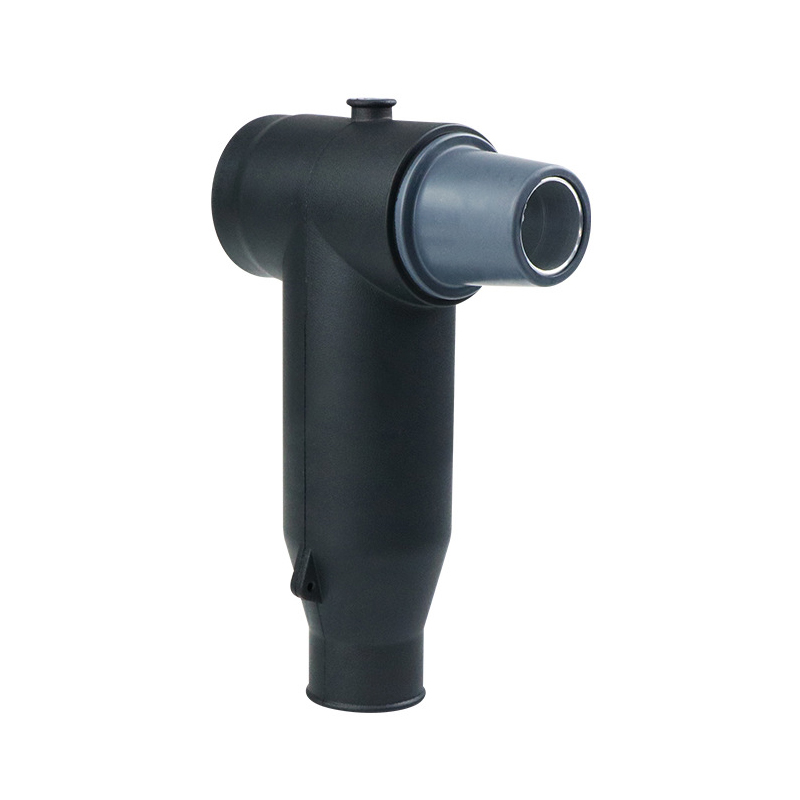

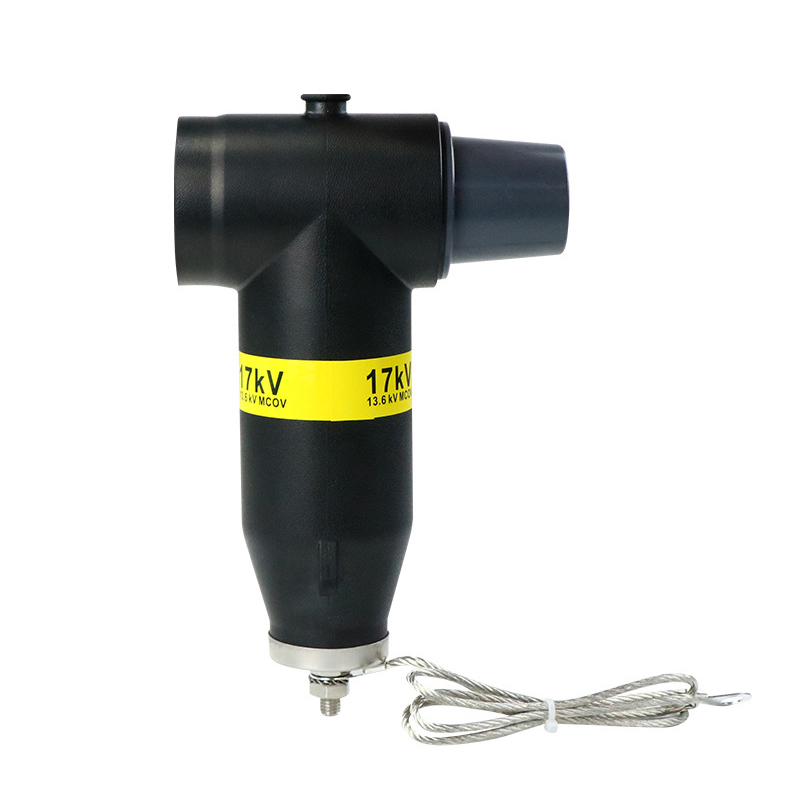

产品图片
概述
欧式后接避雷器能为电气系统提供可靠的过电压保护。屏蔽型的后接避雷器的外半导电层确保了安装和维护人员的人身安全及设备的安全运行，同时其抗紫外线，抗老化，防水，防潮的特有性能确保了产品在恶劣环境下的安全可靠运行，欧式后接避雷器与欧式前接头配合，确保电网安全运行。
标准包装
避雷器本体
双头螺杆
连接铜棒
硅脂
清洁纸
测试报告
安装指导说明书
产品合格证
订货信息
产品名称 | 订货编号 |
17/50kV欧式后接避雷器 | YJ HBLQ-17/50 |

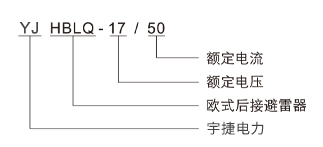

定货编号说明

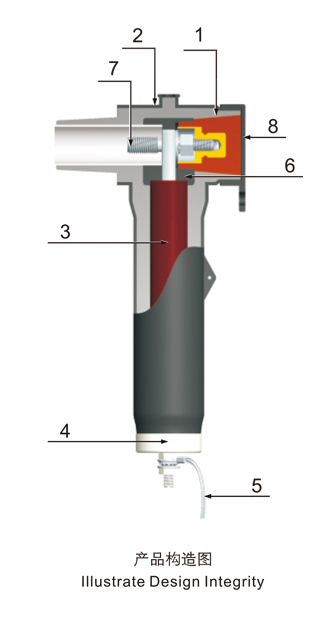

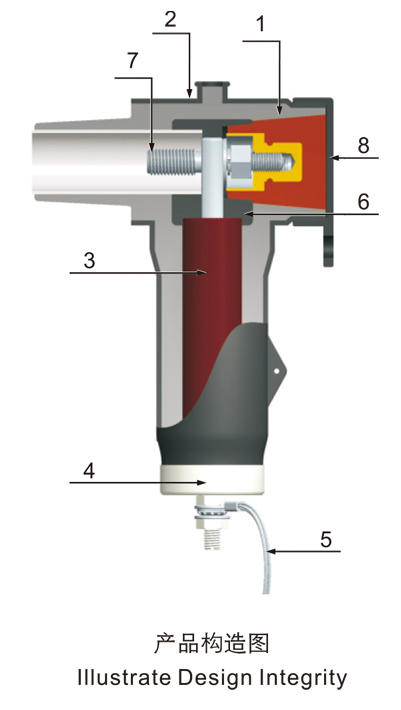

产品构造
1、绝缘层：特有配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
2、外半导电层：预制的EPDM导电橡胶符合1EEE592标准。
3、避雷器芯子：由经过特殊工艺处理的氧化锌避雷器阀片组成。
4、铜质底盖：铜质底盖与避雷器外导电层紧密结合，使避雷器有效防水，并为避雷器提供接地点。
5、接地线：避雷器下端自带的接地线，用于将雷电冲击电压有效接引到接地位置。
6、内半导电层：预制的EPDM导电橡胶有效的控制电气应力。
7、双头螺栓：镀锡的铜螺栓确保导体和套管紧密配合。
8、绝缘子端盖：使产品具有绝缘密封作用。
概述
35/78kV欧式后接避雷器能为电气系统提供可靠的过电压保护。屏蔽型的后接避雷器的外半导电层确保了安装和维护人员的人身安全及设备的安全运行，同时其抗紫外线，抗老化，防水，防潮的特有性能确保了产品在恶劣环境下的安全可靠运行。
欧式后接避雷器与欧式前接头配合，确保电网安全运行。
标准包装
肘型避雷器本体
硅脂
清洁纸
安装指导说明书
产品合格证
出厂报告
订货信息
产品名称 | 订货编号 | 额定电压 | 冲击耐压 |
34/85kV欧式后接避雷器 | YJ HBLQ-34/85 | 34kV | 85kV |
34/78kV欧式后接避雷器 | YJ HBLQ-34/78 | 34kV | 78kV |

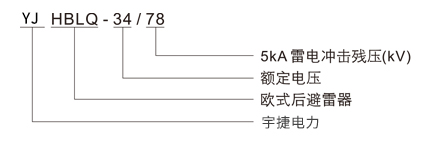

订货编号说明
产品构造
1、绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质；
2、外半导电层：预制的EPDM导电橡胶符合1EEE592标准；
3、避雷器芯子：由经过特殊工艺处理的氧化锌避雷器阀片组成；
4、铜质底盖：铜质底盖与避雷器外导电层紧密结合，使避雷器有效防水，并为避雷器提供接地点；
5、接地线：避雷器下端自带的接地线，用于将雷电冲击电压有效接引到接地位置。
应用
35kV欧式后避雷器能为电气设备风能变电站、电缆分接箱提供可靠的过电压保护。
电气性能
名称 | 单位 | 参数 |
额定电压 | KV | 35 |
雷电冲击残压 | kVp | 185 |
直流1mA参考电压 | kV | 73.0≤U1mA DC≤77.5 |
0.75U1mA下直流漏电流 | uA | ≤50 |
2ms方波冲击容量 | A | 170/18次times |
绝缘外套工频电压 | kV | 82 |
密封试验 | 合格 | |
标准包装
避雷器本体
导电杆组件
硅脂
清洁纸
安装指导说明书
产品合格证
检测报告
订货信息
产品名称 | 订货编号 |
35kV欧式后避雷器 | YJ HBLQ-51/134 |

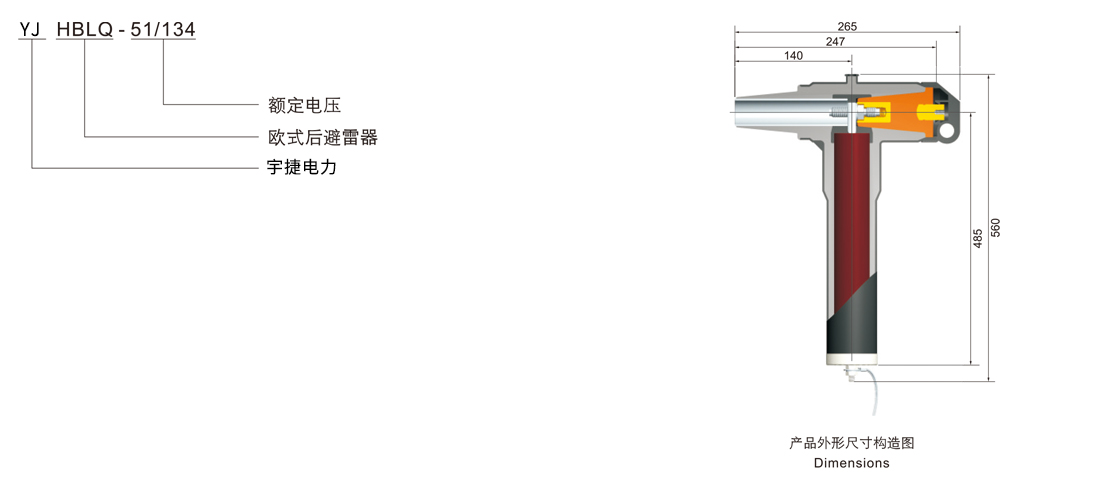

订货编号说明
HBLQ-34/78(85)欧式后避
