10KV /24KV /35KV欧式可触摸插拔头

联系人：曾智伟
联系电话：021-6051****
企业地址上海市
详细地址上海市奉贤区望园路1698弄30号21幢1层1522室
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海万勋电气有限公司是一家专注于高压电气系统解决方案，并集研、产、销于一体的企业。公司为电气系统提供“一站式”服务，拥有一批经验丰富的工作人员提供技术支持，和完善的售后服务。　　长期以来万勋电气以，”万勋创造，品质出众”为己任。公司重视人才，严管质量，科学发展，全力以赴的服务好每一位顾客。公司一直以“诚实守信，科学发展”为宗旨，为客户提供满意的电力产品和服务。　　公司主营：真空断路器、真空接触器、高压互感器、电缆附件、高压电缆分支箱、可分离式电缆附件、熔断器、氧化锌避雷器、过电压保护器、电缆护层保护器、电缆接地箱、负荷开关、隔离开关、接地开关、10-220KV棒形复合悬式绝缘子、10-220KV复合支柱绝缘子、环氧树脂绝缘子、环氧树脂传感器、高压成套开关柜、高压配件等系列产品。广泛应用于新能源、通讯技术、能源化工、金属冶炼、电力电网、工业制造、高校院所、医疗医药、市政商贸、道路交通、商业住宅等众多领域。未来，万勋电气将继续以，万勋制造，品质出众，诚实守信，科学发展，创新共赢为经营理念，依托技术创新，不断为客户提供优质的产品和完善的服务，努力成为电气行业的佼佼者。

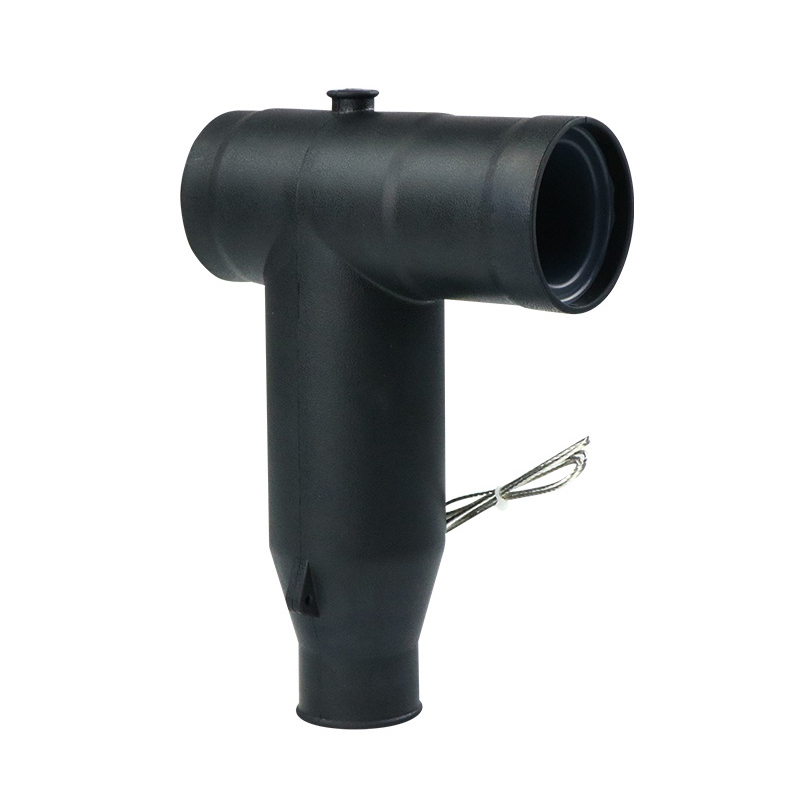

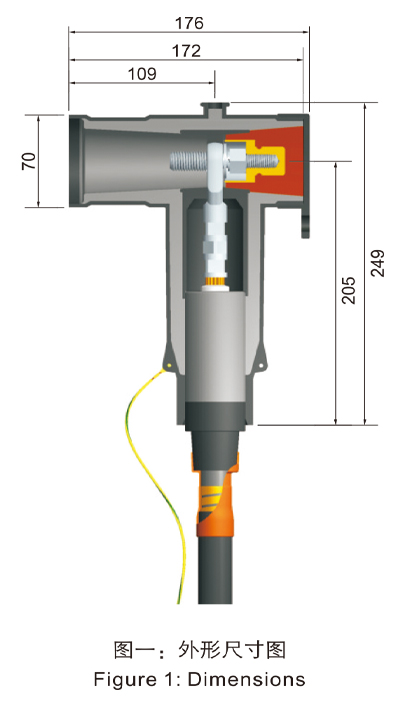

产品图片



应用


 通过630A预制式接头实现单相或三相绝缘电缆电缆特性和变压器、开关柜、分支箱等其他设备的连接。
适用于户内和户外安装。
最高系统电压12kV
持续额定电流630A（900A过载可持续8小时）

电缆特性


 聚合物绝缘（XLPE、ERP等）
铜或铝导体
具有半导电或金属屏蔽
导体尺寸：12kV 25-400mm2

性能


当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
可长期在水下和其他恶劣的条件下运行；
内置式电容测试点用以测定线路带电状态，须与带电显示器配合使用；
无最小相间安全距离要求；
安装可以是垂直、水平或任意角度。

安装


无需任何特殊工具，包带或填充；
电缆接头安装到相关部件后立即通电运行；
提供常规的装配件及安装说明书。
（特殊要求请与我司联系）】

L12kV电缆型号配置表


产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JB-12/630-25

25

16.6

8.7/15

A

YJ JB-12/630-35

35

17.6

8.7/15

A

YJ JB-12/630-50

50

19

8.7/15

A

YJ JB-12/630-70

70

20.6

8.7/15

B

YJ JB-12/630-95

95

22.2

8.7/15

B

YJ JB-12/630-120

120

23.6

8.7/15

B

YJ JB-12/630-150

150

25.2

8.7/15

C

YJ JB-12/630-185

185

26.7

8.7/15

C

YJ JB-12/630-240

240

29

8.7/15

D

YJ JB-12/630-300

300

31.2

8.7/15

D

YJ JB-12/630-400

400

34.4

8.7/15

E

YJ JB-12/630-500

500

37.2

8.7/15

F



概述


　　630A欧式后接头可和欧式前接头或另外的后接头连接，提供扩展的电缆连接回路（分支），它不能直接和套管座、穿墙套管连接。其尾部可直接用绝缘塞堵塞，也可扩展连接另一路欧式后接头或后接避雷器。

性能


当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
可长期在水下和其他恶劣的条件下运行；
内置式电容测试点用以测定线路带电状态或安装带电指示器；
无最小相间安全距离要求；
安装可以是垂直、水平或任意角度。

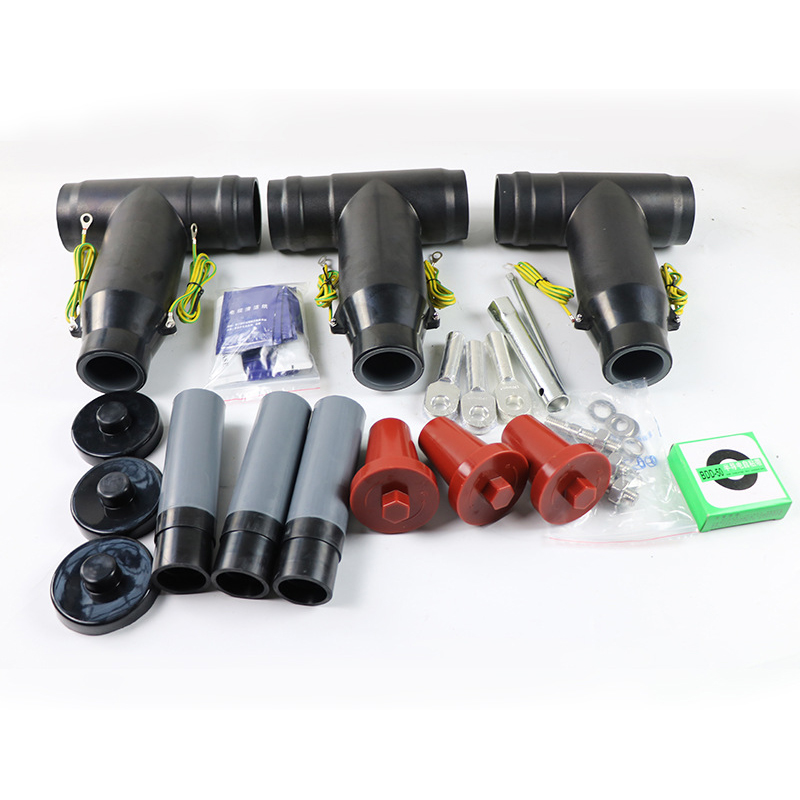

标准包装


630A欧式后接头本体
应力锥
压接端子
连接铜棒
双头螺栓
硅脂、清洁纸
安装指导说明书
产品合格证

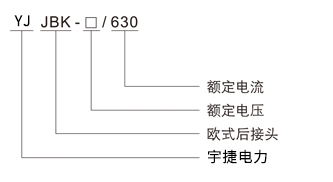

定货编号说明





24kV电缆型号配置表



产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JBK-24/630-35

35

18.6

12/20

B

YJ JBK-24/630-50

50

19.6

12/20

B

YJ JBK-24/630-70

70

21

12/20

B

YJ JBK-24/630-95

95

22.6

12/20

C

YJ JBK-24/630-120

120

24.2

12/20

C

YJ JBK-24/630-150

150

25.6

12/20

C

YJ JBK-24/630-185

185

27.2

12/20

D

YJ JBK-24/630-240

240

28.7

12/20

D

YJ JBK-24/630-300

300

31.1

12/20

E

YJ JBK-24/630-400

400

33.2

12/20

E


25KV电缆型号配置表



产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JBK-24/630-50

50

26

18/20

D

YJ JBK-24/630-70

70

27.6

18/20

D

YJ JBK-24/630-95

95

29.2

18/20

D

YJ JBK-24/630-120

120

30.6

18/20

E

YJ JBK-24/630-150

150

32.2

18/20

E

YJ JBK-24/630-185

185

33.7

18/20

E

YJ JBK-24/630-240

240

36.1

18/20

F

YJ JBK-24/630-300

300

38.2

18/20

F


注：选型时以电缆外径为决定因素，导体截面为参考。

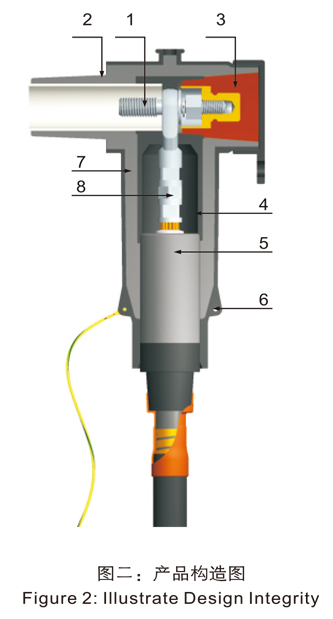

产品构造


1、双头螺栓：不锈钢螺栓确保导体和套管紧密配合。
2、绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
3、绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
4、内半导电层：预制的EPDM导电橡胶有效的控制电气应力。
5、应力锥：不同尺寸的应力锥配合电缆接头使用，能确保水密封以及电缆应力释放。
6、接地眼：预注到外屏蔽中用于接地线的连接。
7、外半导电层：预制的EPDM导电橡胶与电缆屏蔽层搭接使屏蔽连续，并确保外半导电层处于接地状态。
8、压接端子：全铜或铜铝压接端子适用于铜或铝导体。

概述


　　35kV630A欧式前接头选用EPDM（三元乙丙橡胶）制成，全绝缘，全密封。用于高压地下电缆连接设备，如风能变电站，环网柜及电缆分接箱等，其额定电流为630A，可连接相关规格的电缆，也可以在电缆上加装电缆型故障指示器，能快速准确的查找故障点。


电气性能


 电流特性


电流特征

A

额定电流

630A

24小时过负荷

1,000A

短时耐受电流

27kA/3s

40kA/0.2s


电压特性



主要参数

Parameters（kV）

额定电压

35

最大相间电压

40.5

最大相对地电压

26

5分钟工频耐压

117

15分钟直流耐压

104

雷电冲击耐压

200

最低电晕起始电压

26

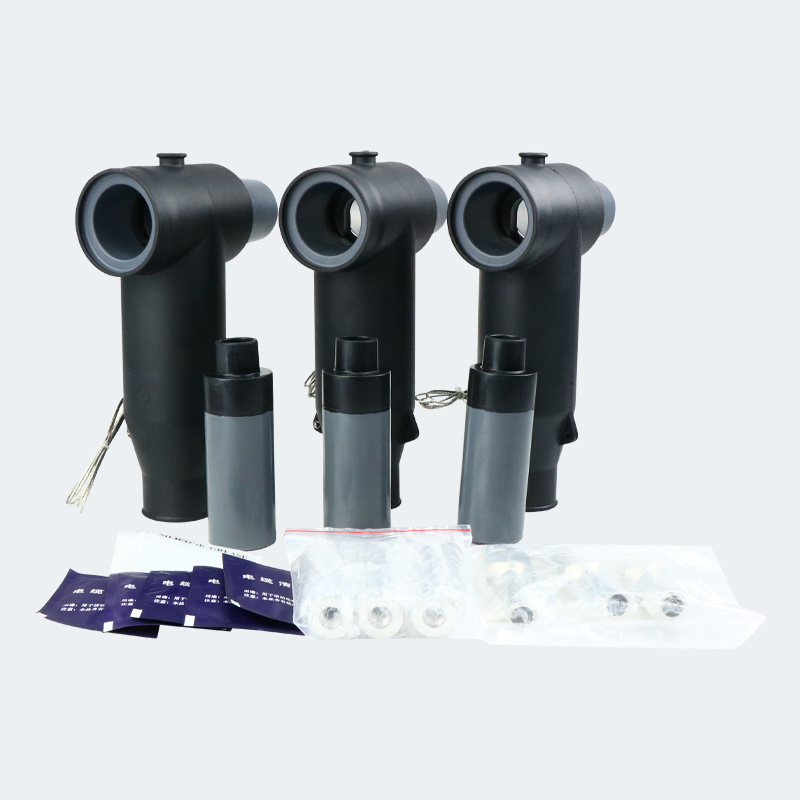

标准包装


欧式前接头
绝缘子（含半导电封帽）
压接端子
应力锥
双头螺栓
清洁纸
硅脂
安装指导说明书
产品合格证

35kV订货信息

产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JB-35/630-50

50

31

26/35

A

YJ JB-35/630-70

70

32.6

26/35

B

YJ JB-35/630-95

95

34.2

26/35

C

YJ JB-35/630-120

120

35.6

26/35

C

YJ JB-35/630-150

150

37.2

26/35

D

YJ JB-35/630-185

185

38.7

26/35

E

YJ JB-35/630-240

240

41.1

26/35

F

YJ JB-35/630-300

300

43.2

26/35

G

YJ JB-35/630-400

400

46.4

26/35

H

YJ JB-35/630-500

500

49.2

26/35

I

注：选型时以电缆外径为决定因素，导体截面为参考。

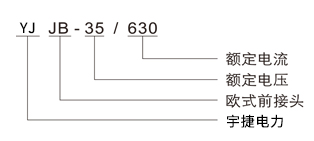

定货编号说明

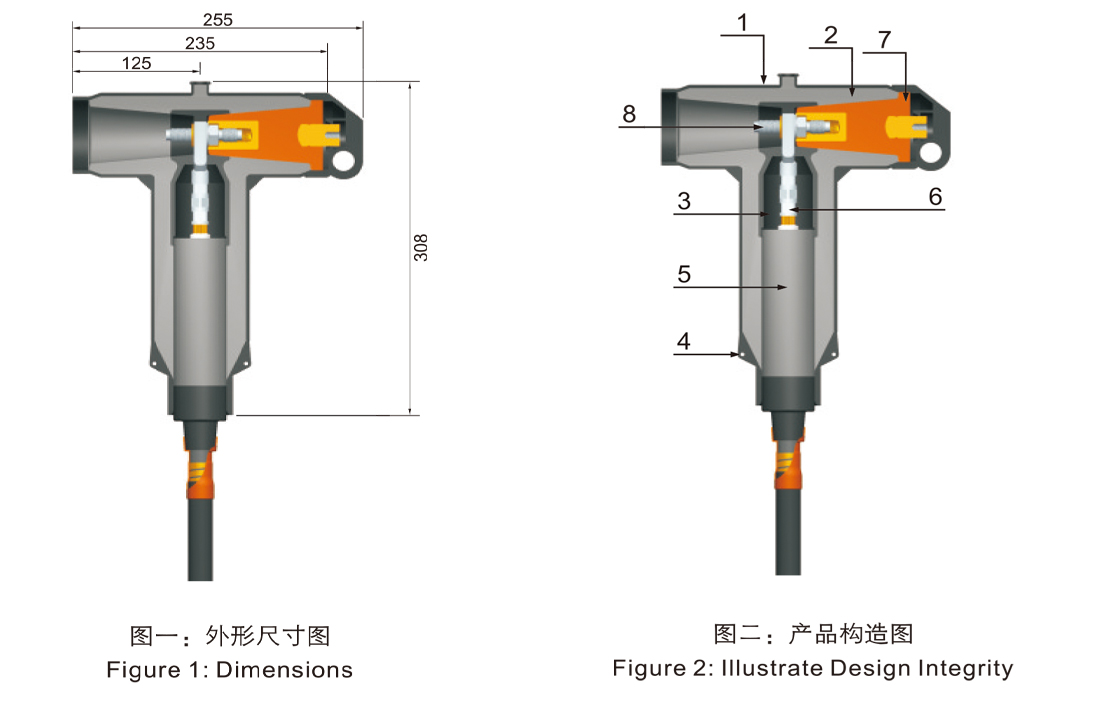

产品构造


1、外半导电层：预制的EPDM导电橡胶符合1EEE592标准。
2、绝缘层：特有配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
3、内半导电层：预制的EPDM导电橡胶有效控制和分散电气应力。
4、接地眼：预注到外半导电层中用于接地线的连接。
5、应力锥：不同尺寸的应力锥配合欧式前接头使用，能确保水密封以及电缆应力释放。
6、压接端子：全铜或铜铝压接端子适用于铜或铝导体。
7、绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
8、双头螺栓：不锈钢螺栓确保导体和套管紧密配合。



应用


 通过630A预制式接头实现单相或三相绝缘电缆电缆特性和变压器、开关柜、分支箱等其他设备的连接。
适用于户内和户外安装。
最高系统电压12kV
持续额定电流630A（900A过载可持续8小时）

电缆特性


 聚合物绝缘（XLPE、ERP等）
铜或铝导体
具有半导电或金属屏蔽
导体尺寸：12kV 25-400mm2

性能


当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
可长期在水下和其他恶劣的条件下运行；
内置式电容测试点用以测定线路带电状态，须与带电显示器配合使用；
无最小相间安全距离要求；
安装可以是垂直、水平或任意角度。

安装


无需任何特殊工具，包带或填充；
电缆接头安装到相关部件后立即通电运行；
提供常规的装配件及安装说明书。
（特殊要求请与我司联系）】

L12kV电缆型号配置表


产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JB-12/630-25

25

16.6

8.7/15

A

YJ JB-12/630-35

35

17.6

8.7/15

A

YJ JB-12/630-50

50

19

8.7/15

A

YJ JB-12/630-70

70

20.6

8.7/15

B

YJ JB-12/630-95

95

22.2

8.7/15

B

YJ JB-12/630-120

120

23.6

8.7/15

B

YJ JB-12/630-150

150

25.2

8.7/15

C

YJ JB-12/630-185

185

26.7

8.7/15

C

YJ JB-12/630-240

240

29

8.7/15

D

YJ JB-12/630-300

300

31.2

8.7/15

D

YJ JB-12/630-400

400

34.4

8.7/15

E

YJ JB-12/630-500

500

37.2

8.7/15

F



概述


　　630A欧式后接头可和欧式前接头或另外的后接头连接，提供扩展的电缆连接回路（分支），它不能直接和套管座、穿墙套管连接。其尾部可直接用绝缘塞堵塞，也可扩展连接另一路欧式后接头或后接避雷器。

性能


当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
可长期在水下和其他恶劣的条件下运行；
内置式电容测试点用以测定线路带电状态或安装带电指示器；
无最小相间安全距离要求；
安装可以是垂直、水平或任意角度。

标准包装


630A欧式后接头本体
应力锥
压接端子
连接铜棒
双头螺栓
硅脂、清洁纸
安装指导说明书
产品合格证

定货编号说明





24kV电缆型号配置表



产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JBK-24/630-35

35

18.6

12/20

B

YJ JBK-24/630-50

50

19.6

12/20

B

YJ JBK-24/630-70

70

21

12/20

B

YJ JBK-24/630-95

95

22.6

12/20

C

YJ JBK-24/630-120

120

24.2

12/20

C

YJ JBK-24/630-150

150

25.6

12/20

C

YJ JBK-24/630-185

185

27.2

12/20

D

YJ JBK-24/630-240

240

28.7

12/20

D

YJ JBK-24/630-300

300

31.1

12/20

E

YJ JBK-24/630-400

400

33.2

12/20

E


25KV电缆型号配置表



产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JBK-24/630-50

50

26

18/20

D

YJ JBK-24/630-70

70

27.6

18/20

D

YJ JBK-24/630-95

95

29.2

18/20

D

YJ JBK-24/630-120

120

30.6

18/20

E

YJ JBK-24/630-150

150

32.2

18/20

E

YJ JBK-24/630-185

185

33.7

18/20

E

YJ JBK-24/630-240

240

36.1

18/20

F

YJ JBK-24/630-300

300

38.2

18/20

F


注：选型时以电缆外径为决定因素，导体截面为参考。


产品构造


1、双头螺栓：不锈钢螺栓确保导体和套管紧密配合。
2、绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
3、绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
4、内半导电层：预制的EPDM导电橡胶有效的控制电气应力。
5、应力锥：不同尺寸的应力锥配合电缆接头使用，能确保水密封以及电缆应力释放。
6、接地眼：预注到外屏蔽中用于接地线的连接。
7、外半导电层：预制的EPDM导电橡胶与电缆屏蔽层搭接使屏蔽连续，并确保外半导电层处于接地状态。
8、压接端子：全铜或铜铝压接端子适用于铜或铝导体。

概述


　　35kV630A欧式前接头选用EPDM（三元乙丙橡胶）制成，全绝缘，全密封。用于高压地下电缆连接设备，如风能变电站，环网柜及电缆分接箱等，其额定电流为630A，可连接相关规格的电缆，也可以在电缆上加装电缆型故障指示器，能快速准确的查找故障点。


电气性能


 电流特性


电流特征

A

额定电流

630A

24小时过负荷

1,000A

短时耐受电流

27kA/3s

40kA/0.2s


电压特性



主要参数

Parameters（kV）

额定电压

35

最大相间电压

40.5

最大相对地电压

26

5分钟工频耐压

117

15分钟直流耐压

104

雷电冲击耐压

200

最低电晕起始电压

26



标准包装


欧式前接头
绝缘子（含半导电封帽）
压接端子
应力锥
双头螺栓
清洁纸
硅脂
安装指导说明书
产品合格证

35kV订货信息

产品型号

多股线芯绞成同心的电缆截面积（mm2）

电缆绝缘层外径（mm）

电缆型号

对应代号

YJ JB-35/630-50

50

31

26/35

A

YJ JB-35/630-70

70

32.6

26/35

B

YJ JB-35/630-95

95

34.2

26/35

C

YJ JB-35/630-120

120

35.6

26/35

C

YJ JB-35/630-150

150

37.2

26/35

D

YJ JB-35/630-185

185

38.7

26/35

E

YJ JB-35/630-240

240

41.1

26/35

F

YJ JB-35/630-300

300

43.2

26/35

G

YJ JB-35/630-400

400

46.4

26/35

H

YJ JB-35/630-500

500

49.2

26/35

I

注：选型时以电缆外径为决定因素，导体截面为参考。


定货编号说明




产品构造


1、外半导电层：预制的EPDM导电橡胶符合1EEE592标准。
2、绝缘层：特有配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
3、内半导电层：预制的EPDM导电橡胶有效控制和分散电气应力。
4、接地眼：预注到外半导电层中用于接地线的连接。
5、应力锥：不同尺寸的应力锥配合欧式前接头使用，能确保水密封以及电缆应力释放。
6、压接端子：全铜或铜铝压接端子适用于铜或铝导体。
7、绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
8、双头螺栓：不锈钢螺栓确保导体和套管紧密配合。
