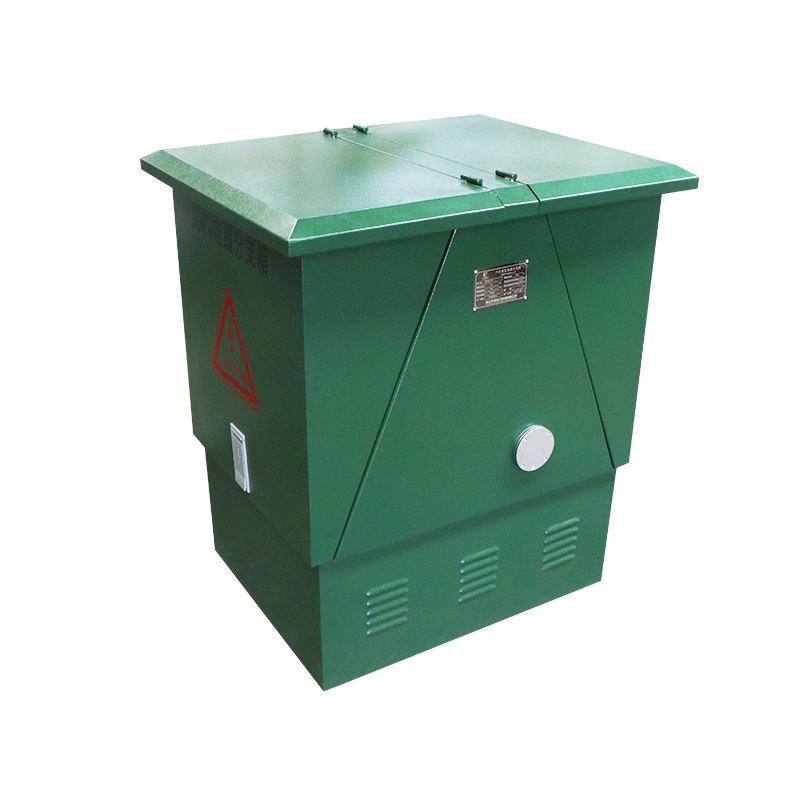

DFW-12KV 欧式电缆分支箱

概述

　　欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门、利用对接套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。

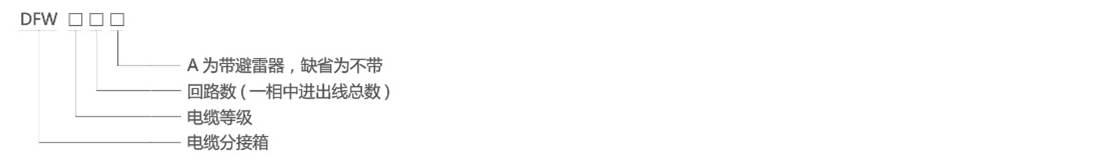

型号含义

使用环境条件

◆ 环境温度：取局温度：+40℃，最低温度-30℃

◆ 风速：相当34m/s(不大于700pa)

◆ 湿度：日相对湿度平均值不大于95%

  月相对湿度平均值不大于95%

◆ 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

◆ 安装地点倾斜度：不大于3°

◆ 安装环境：周围空气应不受腐蚀性、可燃性气体、*水蒸气等明显污染，安装地点无剧烈震动。

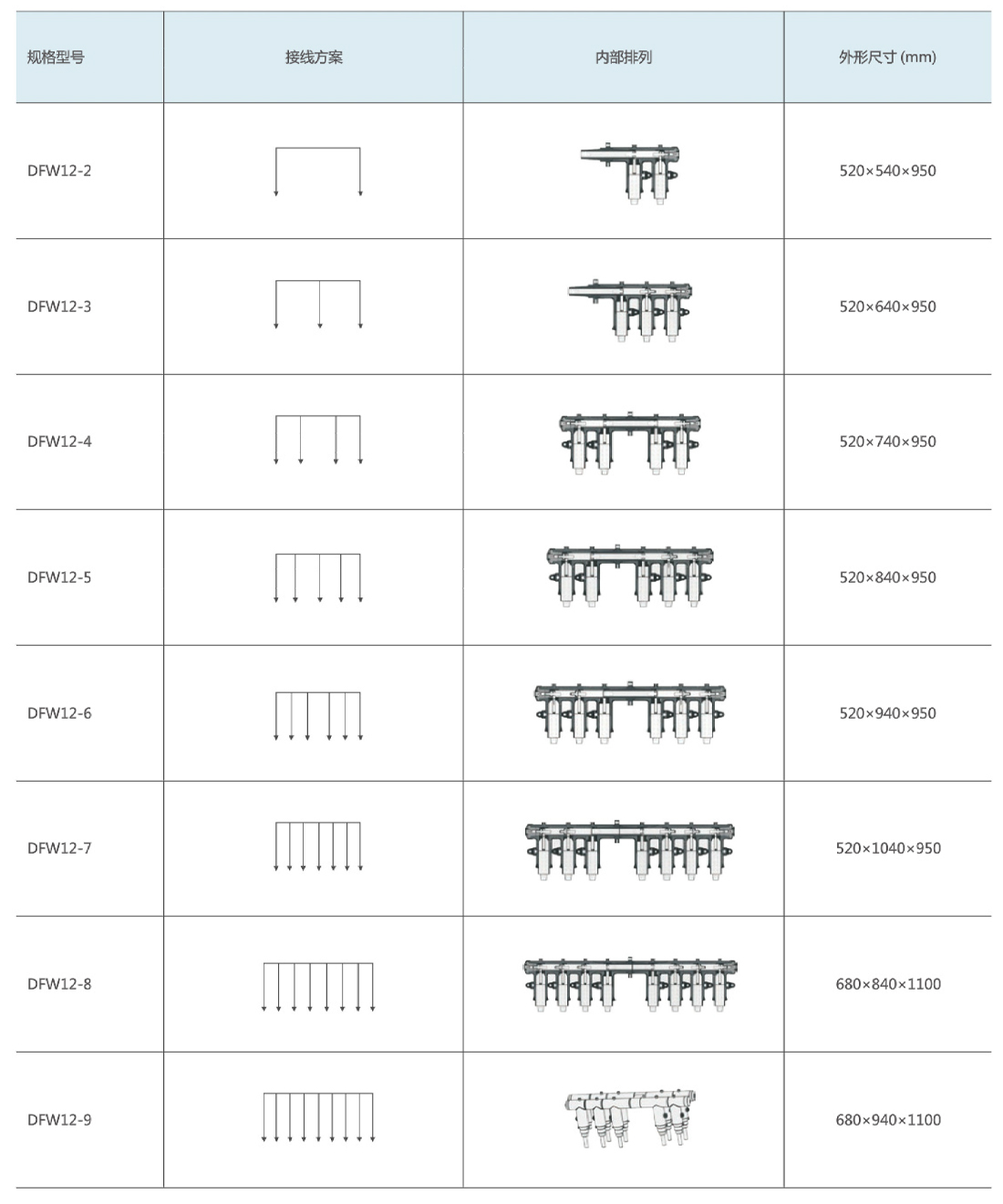

主要技术参数

订货信息

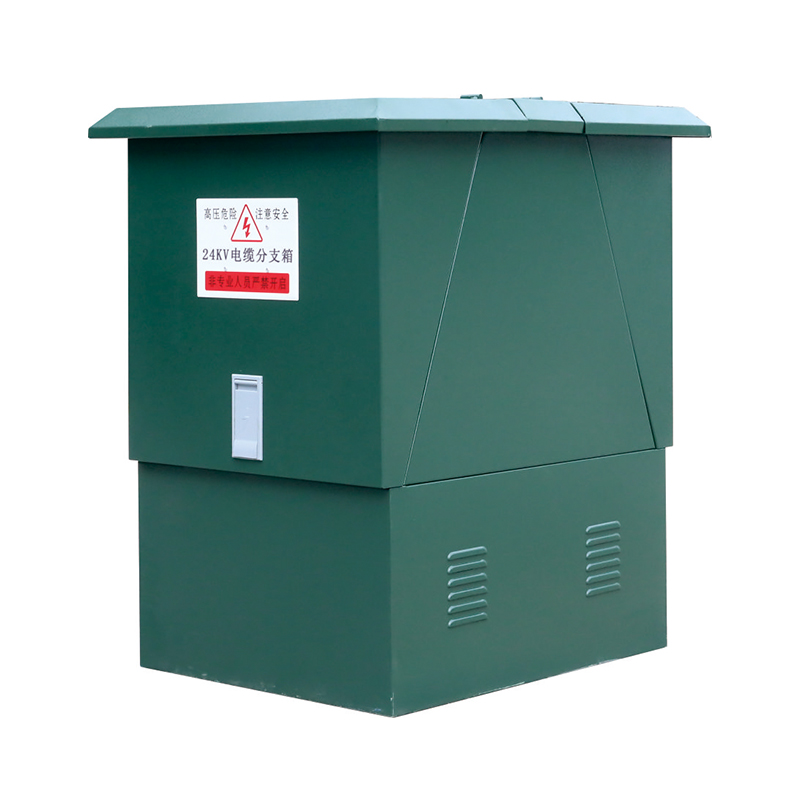

DFW－24型户外高压箱式配电站（电缆分接箱）

产品概述

　　DFW－24型户外高压箱式配电站（电缆分接箱）适用于24kV及以下配电网络作为电能的转移、分配及线路和设备保护之用。主要由24KV开关设备、24KV电器元件、24KV电缆附件及二次元件和户外箱体构成。

户外箱壳体简介

1．户外箱外壳防护等级为IP33，适应户外运行环境；

2．户外箱由箱体和底座两部分组成，可拆卸，便于开关设备的安装及检修；

3．箱体采用2mm厚度优质不锈钢钢板焊接而成。不但具有良好的抗腐蚀能力，还具有较强的抗震、抗外力撞击、隔热、隔湿、隔噪声、防雨雪等功能；

4.底座采用了3mm厚度优质不锈钢板折弯、焊接而成，具有良好的抗腐蚀能力和结构强度；

5.底座有底脚螺钉安装和接地装置；

6.底板上电缆进口可安装电缆夹和密封式电缆套，防上电流沟内潮气进入箱体；

7.户外箱设有上下通风孔，形成自下而上的空气对流，利于箱内开关设备散热降温；

8.箱体4侧均有大门，大门开启时有定位装置，以方便施工人员进行检修；

9.箱体门锁盒为防雨式结构、可供用户加挂锁具；

10．户外箱壳体进行喷涂处理，有多种颜色供用户选择；1）浅灰色   2）银灰色  3）浅驼色   4）驼色，如用户选择其他颜色，可在订货时提出；

11.户外箱底座有可抽出式起吊棒，吊装移位方便；

12.用户也可选择玻纤水泥材料户外箱，这种户外箱具有耐热、阻燃、防潮、耐腐蚀、防凝露、外形美观可与周边环境协调等优点，用户可在订货时说明。

产品特点

1．独立式成套供货

2．标准模块化配置

3．供货迅速

4．建站费用降低

5．占地面积减少

6．可置于负荷中心

7．安装方便、移位灵活

8.免维护

使用环境

环境温度：最高＋40℃（可选＋45℃至＋55℃）,最低－10℃（可选－25℃）,平均温度不超过35℃

海拔高度≤1000m

污秽等级不得超过GB/T5582中的Ⅱ级

风速不超过34m/s

日相对湿度平均值不超过95％

技术参数

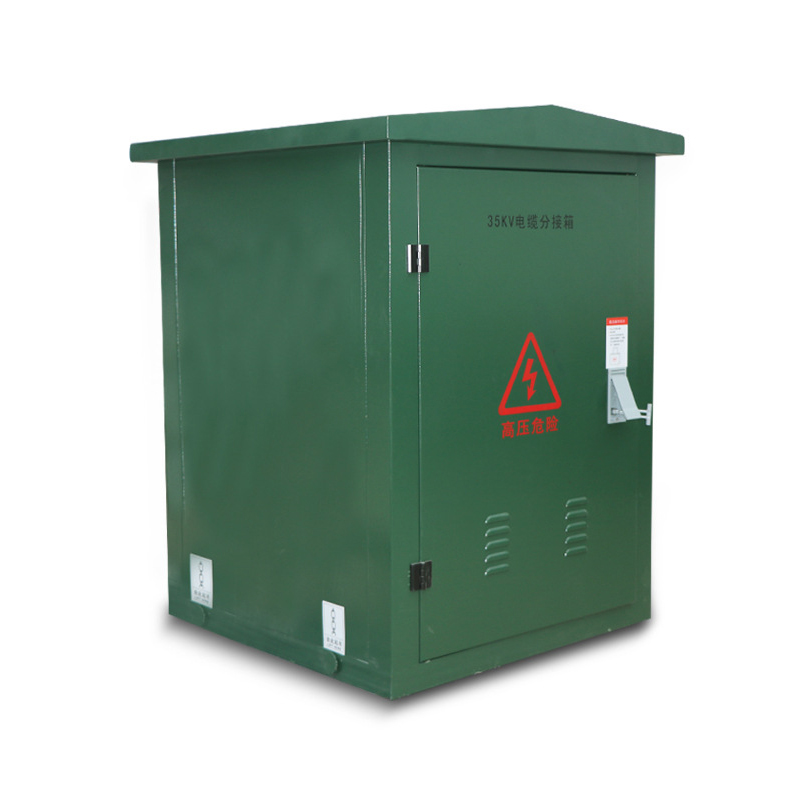

DFW-35KV 欧式电缆分支箱

DFW-35KV 欧式电缆分

概述

　　本公司生产的35kV欧式电缆分支箱，以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电 网系统中的电缆化工程设备，在各大工业园区、居民小区、城市人口密集区、商业中心以及高层建筑等各种场所 得到普遍认同。它以双向开门，利用对接套管作为连接母线，具有长度短、电缆排列清楚等优点。一般采用额定电流为630A，螺栓连接式电缆接头。

使用环境条件

◆ 环境温度：最高温度：+40℃，最低温度-30℃

◆ 风速：相当34m/s(不大于700Pa)

◆ 湿度：日相对湿度平均值不大于95%。

   月相对湿度平均值不大于95%。

◆ 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

◆ 安装地点倾斜度：不大于3°

◆ 安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

主要技术参数
