上海万勋电气有限公司是一家专注于高压电气系统解决方案,并集研、产、销于一体的企业。公司为电气系统提供“一站式”服务,拥有一批经验丰富的工作人员提供技术支持,和完善的售后服务。  长期以来万勋电气以,”万勋创造,品质出众”为己任。公司重视人才,严管质量,科学发展,全力以赴的服务好每一位顾客。公司一直以“诚实守信,科学发展”为宗旨,为客户提供满意的电力产品和服务。  公司主营:真空断路器、真空接触器、高压互感器、电缆附件、高压电缆分支箱、可分离式电缆附件、熔断器、氧化锌避雷器、过电压保护器、电缆护层保护器、电缆接地箱、负荷开关、隔离开关、接地开关、10-220KV棒形复合悬式绝缘子、10-220KV复合支柱绝缘子、环氧树脂绝缘子、环氧树脂传感器、高压成套开关柜、高压配件等系列产品。广泛应用于新能源、通讯技术、能源化工、金属冶炼、电力电网、工业制造、高校院所、医疗医药、市政商贸、道路交通、商业住宅等众多领域。未来,万勋电气将继续以,万勋制造,品质出众,诚实守信,科学发展,创新共赢为经营理念,依托技术创新,不断为客户提供优质的产品和完善的服务,努力成为电气行业的佼佼者。

产品图片

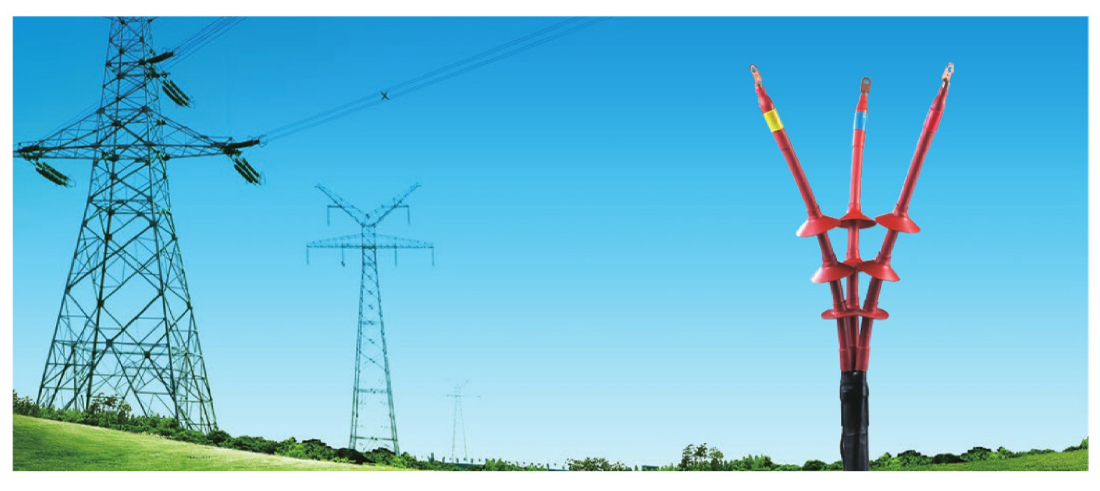

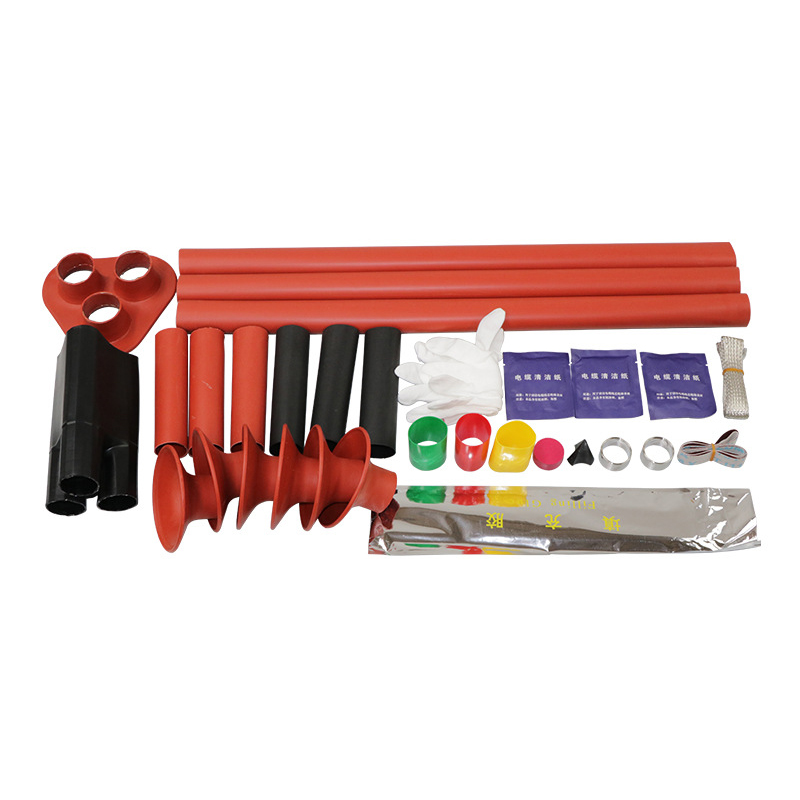

15KV 热缩电缆终端、中间接头

15KV 热缩电缆终端、中间接头


概述


适用于6/10kV和8.7/15kV的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接,具有良好的电气性能和机械性能。



主要技术参数


性能

参数

评定

工频干态耐压(kV/5min)

39

不闪络,不击穿

工频湿态耐压(kV/5min)

39

不闪络,不击穿

工频长期耐压(kW/4h)

35

不闪络,不击穿

冲击耐压(kV/1.2/50us±10次)

105

不击穿

直流耐压(kV/15min)

52

不闪络,不击穿

局部放电(kV.pc/1.5uo)

10

通过


选型尺寸



适用电缆截面mm2

户内终端

户外终端

中间连接

一芯

三芯

一芯

三芯

一芯

三芯

25,35.50

NSY-10/1.1

NSY-10/3.1

WSY-10/1.1

WSY-10/3.1

JSY-10/1.1

JSY-10/3.1

70,95.120

NSY-10/1.2

NSY-10/3.2

WSY-10/1.2

WSY-10/3.2

JSY-10/1.2

JSY-10/3.2

150,185.240

NSY-10/1.3

NSY-10/3.3

WSY-10/1.3

WSY-10/3.3

JSY-10/1.3

JSY-10/3.3

300,400

NSY-10/1.4

NSY-10/3.4

WSY-10/1.4

WSY-10/3.4

JSY-10/1.4

JSY-10/3.4



15KV 热缩电缆终端、中间接头

15KV 热缩电缆终端、中间接头


概述


适用于6/10kV和8.7/15kV的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接,具有良好的电气性能和机械性能。



主要技术参数


性能

参数

评定

工频干态耐压(kV/5min)

39

不闪络,不击穿

工频湿态耐压(kV/5min)

39

不闪络,不击穿

工频长期耐压(kW/4h)

35

不闪络,不击穿

冲击耐压(kV/1.2/50us±10次)

105

不击穿

直流耐压(kV/15min)

52

不闪络,不击穿

局部放电(kV.pc/1.5uo)

10

通过


选型尺寸



适用电缆截面mm2

户内终端

户外终端

中间连接

一芯

三芯

一芯

三芯

一芯

三芯

25,35.50

NSY-10/1.1

NSY-10/3.1

WSY-10/1.1

WSY-10/3.1

JSY-10/1.1

JSY-10/3.1

70,95.120

NSY-10/1.2

NSY-10/3.2

WSY-10/1.2

WSY-10/3.2

JSY-10/1.2

JSY-10/3.2

150,185.240

NSY-10/1.3

NSY-10/3.3

WSY-10/1.3

WSY-10/3.3

JSY-10/1.3

JSY-10/3.3

300,400

NSY-10/1.4

NSY-10/3.4

WSY-10/1.4

WSY-10/3.4

JSY-10/1.4

JSY-10/3.4
