组合互感器 - JLSZV-10W1、JLSZV-35W
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海万勋电气有限公司是一家专注于高压电气系统解决方案,并集研、产、销于一体的企业。公司为电气系统提供“一站式”服务,拥有一批经验丰富的工作人员提供技术支持,和完善的售后服务。 长期以来万勋电气以,”万勋创造,品质出众”为己任。公司重视人才,严管质量,科学发展,全力以赴的服务好每一位顾客。公司一直以“诚实守信,科学发展”为宗旨,为客户提供满意的电力产品和服务。 公司主营:真空断路器、真空接触器、高压互感器、电缆附件、高压电缆分支箱、可分离式电缆附件、熔断器、氧化锌避雷器、过电压保护器、电缆护层保护器、电缆接地箱、负荷开关、隔离开关、接地开关、10-220KV棒形复合悬式绝缘子、10-220KV复合支柱绝缘子、环氧树脂绝缘子、环氧树脂传感器、高压成套开关柜、高压配件等系列产品。广泛应用于新能源、通讯技术、能源化工、金属冶炼、电力电网、工业制造、高校院所、医疗医药、市政商贸、道路交通、商业住宅等众多领域。未来,万勋电气将继续以,万勋制造,品质出众,诚实守信,科学发展,创新共赢为经营理念,依托技术创新,不断为客户提供优质的产品和完善的服务,努力成为电气行业的佼佼者。

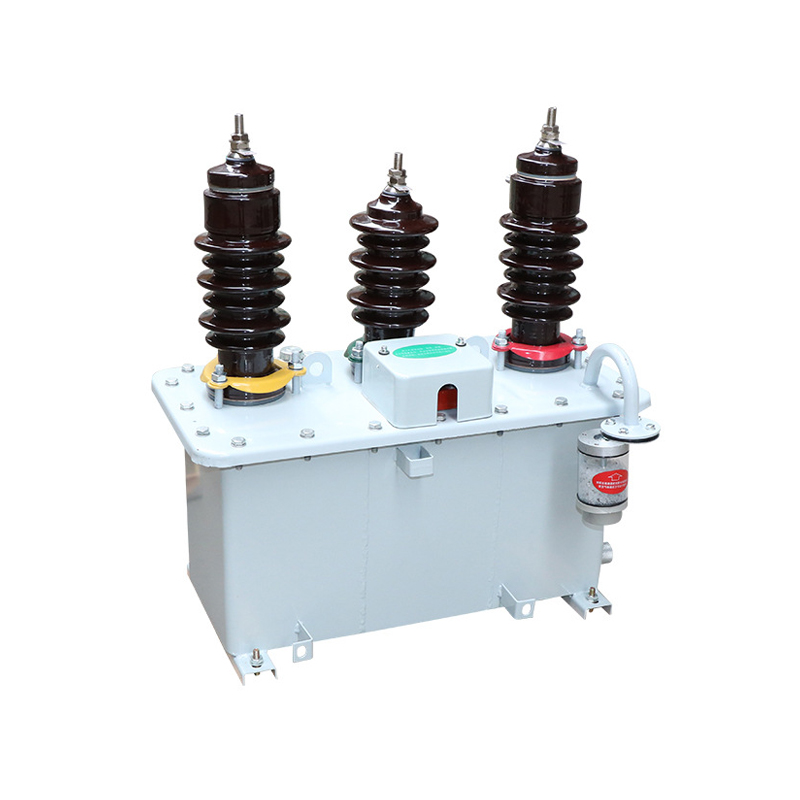

产品图片

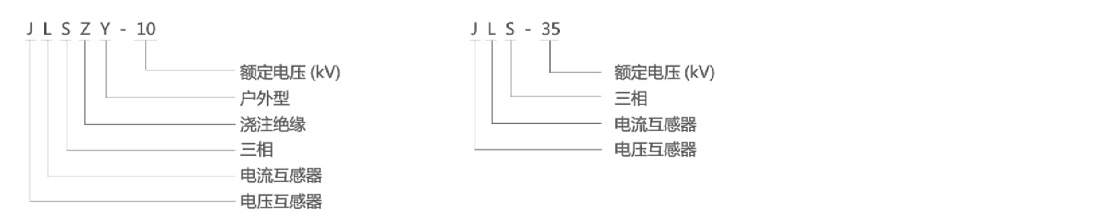

型号含义
主要技术参数
型号 | 额定电压比(V) | 额定电流比(A) | 电压额定输出(VA)Φ0.8 | 电流额定输出(NA)Φ0.8 | 1s热稳定电流(kA) | 动稳定电流(kA) | 额定绝缘水平(kV) | ||
0.2 | 0.5 | 02S | 0.5S | ||||||
JLSZY-6 | 6000/100 | 5~300 | 15 | 25 | 10 | 10 | 90lin | 225lin | 7.2/32/60 |
JLSZY-10 | 10000/100 | 12/42/75 |
注:订货时请说明电流比大小
型号 | 额定电流比(A) | 额定一次电压(V) | 额定二次电压(V) | 额定电压负荷(VA) | 额定电流负荷(VA) | 额定绝缘水平(KV) | ||
0.2 | 0.5 | 0.2 | 0.5 | |||||
JLS-35 | 5-300 | 35000 | 100 | 30 | 50 | 10 | 20 | 40.5/95/185 |
5-300 | 35000 | 100 | 30 | 50 | 10 | 20 | 40.5/95/185 |

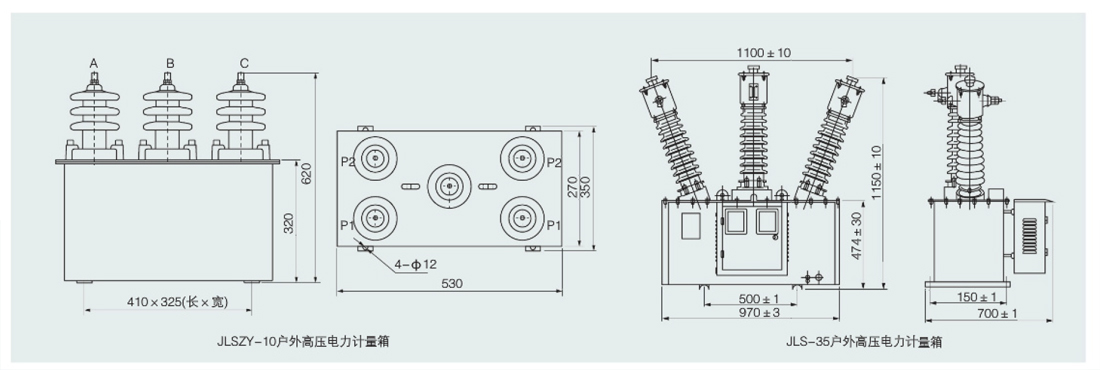

外形及安装尺寸(mm)
型号含义
主要技术参数
型号 | 额定电压比(V) | 额定电流比(A) | 电压额定输出(VA)Φ0.8 | 电流额定输出(NA)Φ0.8 | 1s热稳定电流(kA) | 动稳定电流(kA) | 额定绝缘水平(kV) | ||
0.2 | 0.5 | 02S | 0.5S | ||||||
JLSZY-6 | 6000/100 | 5~300 | 15 | 25 | 10 | 10 | 90lin | 225lin | 7.2/32/60 |
JLSZY-10 | 10000/100 | 12/42/75 |
注:订货时请说明电流比大小
型号 | 额定电流比(A) | 额定一次电压(V) | 额定二次电压(V) | 额定电压负荷(VA) | 额定电流负荷(VA) | 额定绝缘水平(KV) | ||
0.2 | 0.5 | 0.2 | 0.5 | |||||
JLS-35 | 5-300 | 35000 | 100 | 30 | 50 | 10 | 20 | 40.5/95/185 |
5-300 | 35000 | 100 | 30 | 50 | 10 | 20 | 40.5/95/185 |
外形及安装尺寸(mm)
