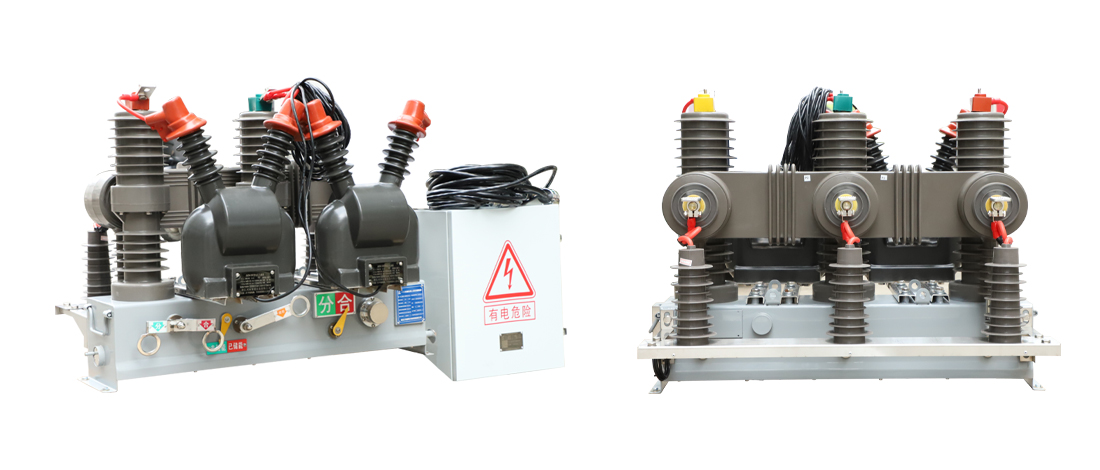

ZW32-12FG/630-20智能带隔离

概述

　　1ZkV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条12kV配电线路停电。如若在T接处或用户端（责任分界点）安装一台户外分界断路器，经过判断确认用户界内发生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。ZW32-12F户外高压智能分界真空路器（看门狗）在12KV馈电架空线路上的应用可避免无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。并具备故隐检测功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障，安装点使用与12kW配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。

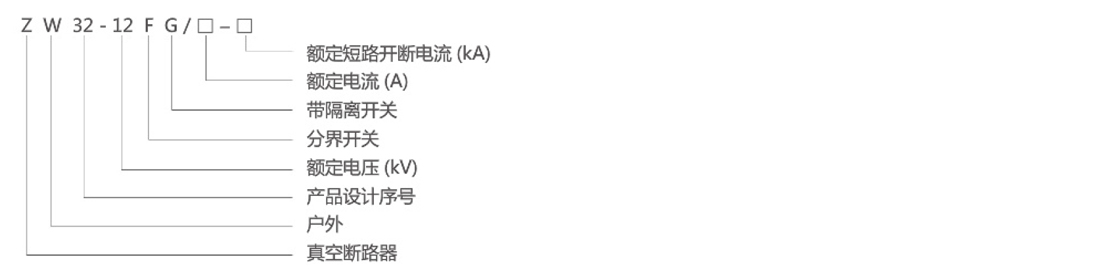

型号及含义

环境条件

◆环境温度：不高于+40℃，不低于-40℃；
◆空气相对湿度：日平均值不大于95%，月平均值不大于90%；
◆海拔高度不超过2000米：
◆风压不超过700Pa（相当于风速34m/s）：
◆地震烈度不超过8级：
◆无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

主要技术参数

断路器主要技术参数

项目		单位	参数
额定电压		kV	12
额定电流		A	630、1250
额定频率		Hz	50
工频耐压(1min)	干式（相间、对地/断口）	kV	42/48
	湿试（对地、外绝缘）		34
雷电冲击耐受电流(峰值)(相间、对地/断口)		kA	75/85
额定短路开断电流		kA	20	25
额定短路关合电流（峰值）		kA	50	63
额定蜂值耐受电流		kA	50	63
4S短时耐受电流		kA	20	25
额定操作循环			分-0.3s-合-18s-合分
额定短路电流开断次数		次	30
机械寿命		次	10000
二次回路1min工频耐压		KV	2

断路器的主要机械参数

项目	单位	参数
触头开距	mm	9±1
触头超行程	mm	2.5±1
分闸速度	m/s	1.1±0.3
合闸速度	m/s	0.6±0.2
触头合闸弹跳时间	ms	≤2
相间中心距离	mm	340±2
三相分合闸不同期性	ms	≤2
各相导电回路电阻	μΩ	≤80(带隔离≤150)
重量	kg	约70

一、产品简述：

　　ZW32-12型户外柱上真空断路器是我公司响应国网一二次融合成套柱上开关入网新要求而开发的新一代产品，开关配置完全符合国网一二次融合成套要求，便于国网统一采购，批量化生产。开关结构紧凑，布局合理，功能齐全，各项指标均符合国网一二次融合要求；采用统一参数的保护CT、零序CT和零序电压传感器，具有测量范围宽，测量精度高，可靠性高的特点，模拟量齐全便于到准确判定线路各种故障。

　　ZW32-12开关本体为支柱式，采用固体密封真空灭弧室，硅橡胶包封（作为绝缘及缓冲），体积小，封装在环氧树脂绝缘筒内，抗凝露性能优良，工作寿命长，性能可靠。其弹簧操动机构进行了小型化及性能优化设计，动作可靠性远高于国内传统的弹簧机构。符合环保要求：无油和SF6气体，防污等级高，美观，轻便，易于运输。外置1组EVT、ECT（三相电压、电流，零序电压、电流，用于测量，计量，保护）。

二、执行标准：

GB/T1984-2014《高压交流断路器》

GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》

GB20840.1-2010《互感器第1部分：通用技术要求》

GB20840.2-2014《互感器第2部分：电流互感器的补充技术要求》

GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

GB311.2-2002《高压输变电设备的绝缘配合使用导则》

GB/T4109-2008《交流电压高于1000V的绝缘套管》

GB2706《交流高压电器动、热稳定试验方法》

GB3309-1989《高压开关设备在常温下的机械试验》

GB/T8905-1996《六氟化硫电气设备中气体管理和检测导则》

GB1208-2006《电流互感器》

GB/T17626-4-1998《电磁兼容试验和测量技术，电快速瞬变脉冲群抗扰度试》

三、使用条件：

正常使用条件：

a.周围空气温度：-40℃~+80℃；

b.海拔高度：不超过3000m；

c.周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级：Ⅳ级；

d.风速不超过34m/s（相当于圆柱表面上的700Pa）；

e.来自开关设备和控制设备外部的振动或地动是可以忽略的;

f.在二次系统中感应的电磁干扰的幅值不超过1.10kV。

四、主要技术参数如下：

表1电气技术参数

项目			参数
额定电压			12kV
额定频率			50Hz
额定电流			630A
额定短时耐受电流			20kA
额定短时耐受电流通流时间			4s
额定短时耐受电流（峰值）			20kA
额定短路关合电流（峰值）			63kA
额定电缆充电电流			25A
额定短路开断电流			20kA
额定操作顺序			分-0.3s-合分-180s-合分
断口绝缘水平	工频（干试）		48kV
	雷电冲击试验电压（峰值）		85kV
对地及相间绝缘水平	工频	干式	42kV
		湿式	34kV
	雷电冲击试验电压（峰值）		75kV
额定机械稳定性次数	断路器		10000次（M2级）
额定合/分闸操作电压（V）			DC24V
总重量			150kg
外形尺寸（长×宽×高）
合闸时间			20~60ms
分闸时间			18~45ms
合闸不同期（ms）			≤2
分闸不同期（ms）			≤2
合闸平均速度（m/s）			0.4~0.8
分闸平均速度（m/s）			0.8~1.2
触头开距（mm）			9±1
触头超行程（mm）			2±0.5
触头合闸弹跳时间（ms）			≤2

储能电机功率不大于40W，储能和操作电压DC24V，便于加装后备电源。

五、结构特点：

1、断路器本体
断路器由真空灭弧室、操动机构及支撑部件等组成，采用了三相支柱式的全封闭结构。
2、操作机构及工作原理
1）断路器可采用电动操作机构。
2）工作原理
断路器由操作机构操纵，带动输出拐臂及三相传动杆，使开关合闸。断路器合闸后，拉动手动分闸拉环或给分闸线圈施加电压，传动杆在分闸弹簧的带动下，使断路器分闸。
开关在运行中，当线路电流超过设定值时，过流线圈动作，使分闸半轴转动，使断路器分闸，从而达到保护线路及设备的作用。
3配套的航空插座：
开关本体单元配置1只37芯航空插座。

1	CN-	储能-	14			27
2	CN+	储能+	15	QY	低气压闭锁	28
3	HZ-	合闸输出-	16	QYCOM	低气压闭锁	29
4	HZ+	合闸输出+	17			30
5	FZ-	分闸输出-	18			31
6	FZ+	分闸输出+	19	YXCOM	遥信公共端	32
7	Ia	A相电流	20	HW	合位	33
8	Ib	B相电流	21	FW	分位	34
9	Ic	C相电流	22	WCN	未储能位	35
10	In	相电流公共	23			36
11	I0	零序电流	24			37
12	I0com	零序电流公共	25	UO+	零序电压+
13			26	UO-	零序电压-

YD41系列航空接插件产品规格书

１、产品主要性能指标：

工作温度：-40℃~100℃
相对湿度：95%（25℃时）
密封性：IP67（配合适电缆接线后）
插座气密性：0.2MPa气压不漏气，可以按客户要求达到0.3或0.4MPa
振动：10~2000Hz，147m/s2，瞬断≤1us
冲击：490m/s2，瞬断≤1us
机械寿命：1000次
绝缘电阻：常态下2500MΩ
接触电阻：≤2mΩ
额定电压：500V（AC），工频耐压：2500V/1min（AC，50Hz）
额定电流：

接触件直径	Φ2	Φ4
额定电流（A）	20	75

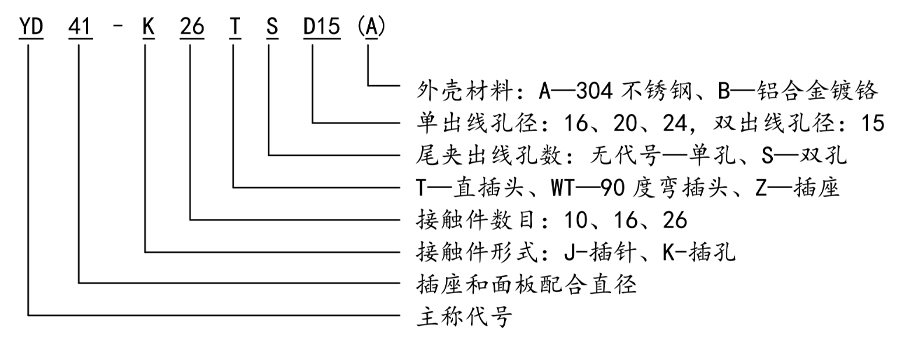

２、型号及含义：

概述

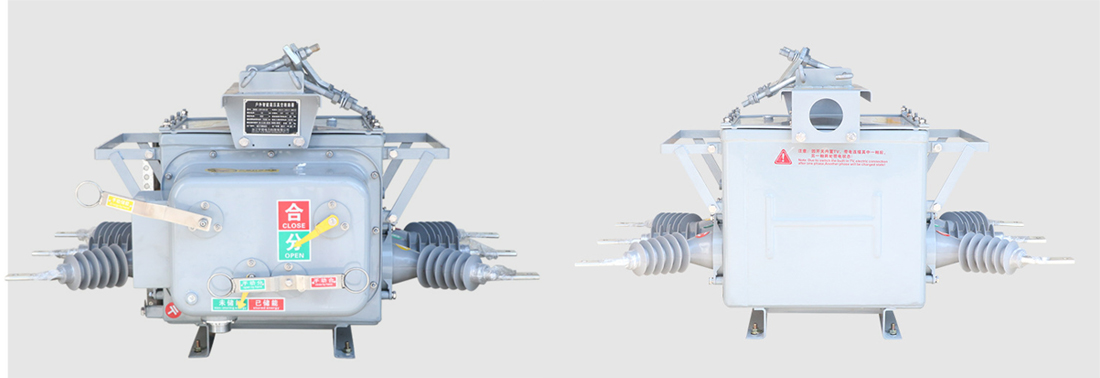

　　ZW20-12F户外高压智能分界真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。

　　适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。

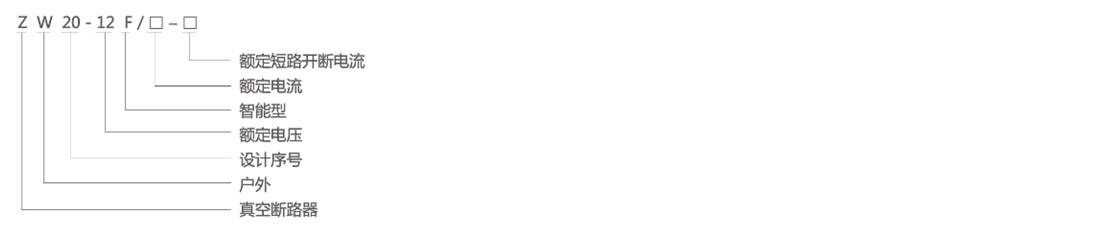

型号含义

环境条件

◆海拔高度不超过3000m；

◆周围空气温度：-40℃~+40℃；日温差：日温变化25℃；

◆风速不大于35m/s；

◆无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）各剧烈振动的场所。

主要技术参数

断路器主要技术参数

项目	单位	参数
额定电压	kV	12
额定频率	Hz	50
额定电流	A	630、1000、1250
额定短路开断电流	kA	20、25
额定峰值耐受电流（峰值）	kA	50、63
额定短时耐受电流（4s）	kA	20、25
额定短路关合电流（峰值）	kA	50、63
机械寿命	次	10000
额定电流开断次数	次	10000
额定短路武断电流武断次数	次	30
工频耐压（1min）：相间、对地/断口	kV	42/48
雷电冲击耐受电压（峰值）相间、对地/断口	kV	75/85
二次回路1min工频耐压	kV	2
净重	kg	140（带隔离≤170）

断路器的主要机械参数

项目	单位	参数
触头开距	mm	9±0.5
触头超行程	mm	3±0.5
分闸速度	m/s	1.2±0.2
合闸速度	m/s	0.6±0.2
触头合闸弹跳时间	ms	≤2
相间中心距离	mm	135±1.5
外部带电空气绝缘距离	mm	240±2
外部爬电比距	cm/kV	3.8
三相分闸不同期性	ms	≤2
各相导电回路电阻	μΩ	≤150（带隔离≤200）
合闸时间	ms	≤45
分闸时间	ms	≤45
隔离断口开距	mm	≥190
触刀刚合位置偏斜	mm	≤2
手动分合闸操作力矩	N.m	≤150
储能电动机额定功率	W	≯40
储能电动机额定电压	V	AC220
额定合闸操作电压	V	AC220
最高/最低合闸操作电压	V	AC264/143
额定分闸操作电压	V	AC220
最高/最低分闸操作电压	V	AC264/143
最高/最低电动机电压	V	AC242/187
SF6气体额定压力（表压）	MPa	"0”

概述

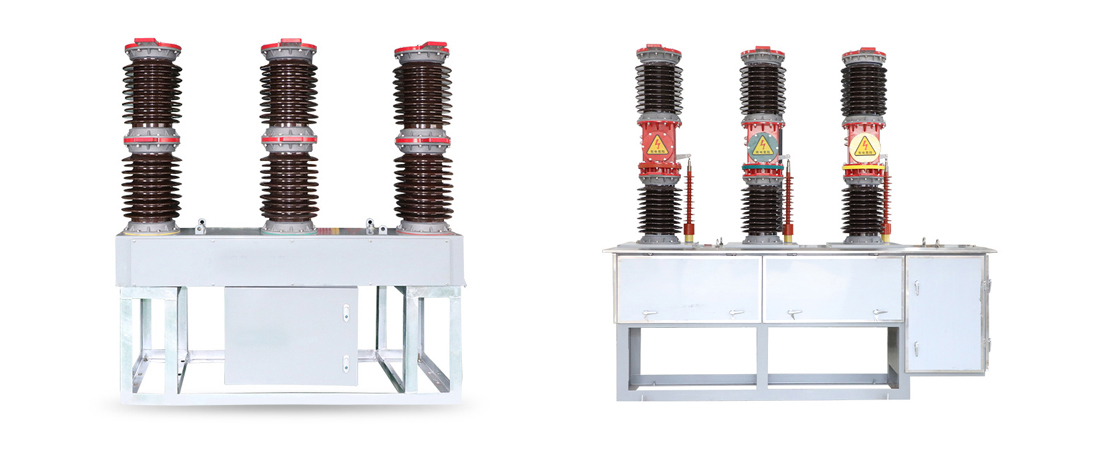

　　ZW7-40.5型户外高压真空断路用于交流50Hz、额定电压为40.5kV的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

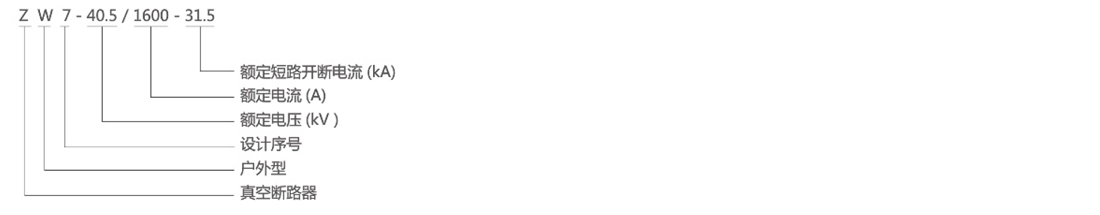

型号含义

使用环境条件

◆空气温度：上限+40℃，下限-30℃；

◆海拔高度：≤2000m（若需增高海拔，则额定绝缘水平相应提高）；

◆风压：不超过700Pa（相当于风速34m/s）；

◆地震烈度：8度；

◆污秽等级：Ⅲ级；

◆最大日温度差：不超过25℃。

主要功能

采用真空弧，开断能力强，电寿命长，机械寿命10000次；

结构简单，兔维护，不检修周期长；

绝缘性能好，防亏秽能力强；

可配弹簧或电磁操动机构，机械性能可靠，可频繁操作：无火灾和爆炸隐患；

内装电流互感器，计算精度达0.2级，可实现三相互动保护；

内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。

主要技术参数

项目			单位	参数
额定电压			kV	40.5
额定绝缘水平	工频耐授电压	干式	kV	95
		湿式	kV	80
	雷电冲击耐压（峰值）		kV	185
额定电流			A	1250、1600、2000
额定短路开断电流			kA	20、25、31.5
额定操作顺序				分-0.3s合分-180s合分
额定短路电流开断次数			次	12
额定短路关合电流（峰值）			kA	50、63、80
额定峰值耐受电流			kA	50、63、80
额定短时耐受电流			kA	20、25、31.5
额定短断路持续电流			s	4
平均分闸速度			m/s	1.5±0.2
平均合闸速度			m/s	0.7±0.2
触头合闸弹跳时间			s	≤2
三相合（分）闸同期性时差			s	≤2
合闸时间			s	≤150
分闸时间			s	≤60
机械寿命			次	10000
额定操作电压及辅助回路额定电压			V	DC220、110、24
额定操作电压及辅助回路额定电压			V	AC220、110、24
每相回路直流电阻（不含互感器）			μΩ	≤100
动静触头允许磨损厚度			mm	3
重量			kg	800

概述

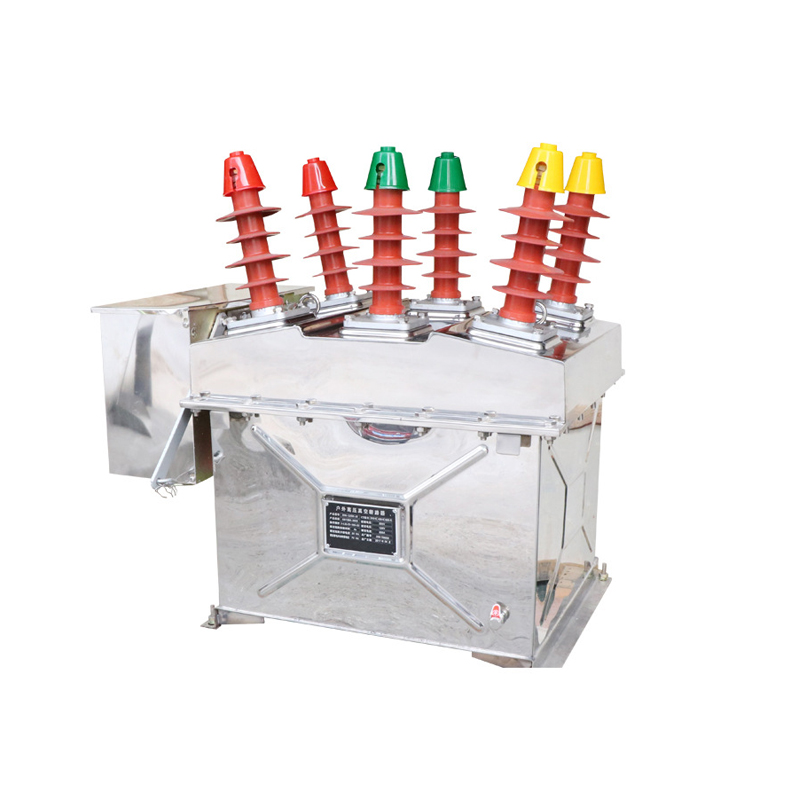

　　ZW8-12系列户外高压真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式．三相真空亚弧式置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
　　ZW8-12是由断路路与隔离开关组合而成的，称为组合断路器，可作为分段开关使用。本系列产品的操作机构CT23型弹撗储能操动机构，分为电动和手动两种。

使用环境条件

1、周围空气温度：上限＋4O℃，下限-30℃；
2、海拔：≤1000m；
3、风压：不超过700Pa(相当于风速34m/S)；
4、振幅：无经常性的剧烈震动；
5、污秽等级：Ⅲ级；

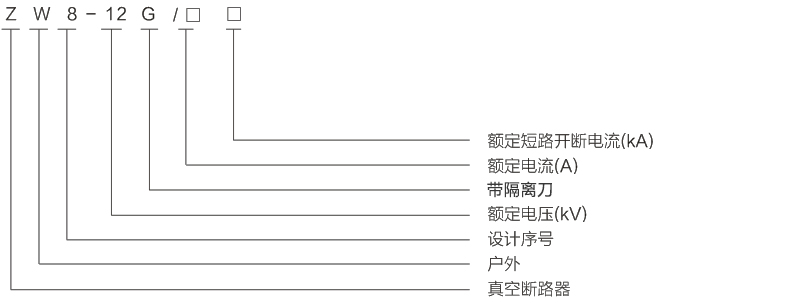

型号含义

主要技术参数

序号	名称		单位	数据
1	额定电压		kV	12
2	额定电流		A	630
3	工频干耐压（lmin）		kV	42
4	雷电冲击耐压（峰值）			75
5	额定短路开断电流		kA	16、20、25
6	额定短路关合电流			40、50、63
7	额定峰值耐受电流		kA	40、50、63
8	4s短时耐受电流			16、20、25
9	额定操作顺序			分-0.3s-合分-180s-合分
10	额定短路电流开断次数		次	30
1l	机械寿命			10000
	储能电机额定电压		V	DC或AC220
12	额定操作电压配专用弹簧操作机构	分闸线圈
		合闸线圈
13	过流脱扣器额定电流		A	5
14	动静触头允许磨损厚度		mm	3
15	触头开距		mm	11±1
16	超行程（触头弹簧压缩长度）		mm	3
17	三极合、分闸不同期性		ms	≤2
18	触头合闸弹跳时间		ms	≤2
19	平均分闸速度		m/s	1.0±0.2
20	平均合闸速度		m/s	0.7±0.15
21	分闸时间	最高操作电压下	s	0.015-0.05
		最低操作电压下	s	0.03-0.06
22	合闸时间		s	0.025-0.05
23	主回路电阻		μΩ	≤120（带G≤200）

ZW32-12FG/630-20智能带隔离

概述

环境条件

主要技术参数

断路器主要技术参数

项目		单位	参数
额定电压		kV	12
额定电流		A	630、1250
额定频率		Hz	50
工频耐压(1min)	干式（相间、对地/断口）	kV	42/48
	湿试（对地、外绝缘）		34
雷电冲击耐受电流(峰值)(相间、对地/断口)		kA	75/85
额定短路开断电流		kA	20	25
额定短路关合电流（峰值）		kA	50	63
额定蜂值耐受电流		kA	50	63
4S短时耐受电流		kA	20	25
额定操作循环			分-0.3s-合-18s-合分
额定短路电流开断次数		次	30
机械寿命		次	10000
二次回路1min工频耐压		KV	2

断路器的主要机械参数

项目	单位	参数
触头开距	mm	9±1
触头超行程	mm	2.5±1
分闸速度	m/s	1.1±0.3
合闸速度	m/s	0.6±0.2
触头合闸弹跳时间	ms	≤2
相间中心距离	mm	340±2
三相分合闸不同期性	ms	≤2
各相导电回路电阻	μΩ	≤80(带隔离≤150)
重量	kg	约70

一、产品简述：

二、执行标准：

GB/T1984-2014《高压交流断路器》

GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》

GB20840.1-2010《互感器第1部分：通用技术要求》

GB20840.2-2014《互感器第2部分：电流互感器的补充技术要求》

GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

GB311.2-2002《高压输变电设备的绝缘配合使用导则》

GB/T4109-2008《交流电压高于1000V的绝缘套管》

GB2706《交流高压电器动、热稳定试验方法》

GB3309-1989《高压开关设备在常温下的机械试验》

GB/T8905-1996《六氟化硫电气设备中气体管理和检测导则》

GB1208-2006《电流互感器》

GB/T17626-4-1998《电磁兼容试验和测量技术，电快速瞬变脉冲群抗扰度试》

三、使用条件：

正常使用条件：

a.周围空气温度：-40℃~+80℃；

b.海拔高度：不超过3000m；

c.周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级：Ⅳ级；

d.风速不超过34m/s（相当于圆柱表面上的700Pa）；

e.来自开关设备和控制设备外部的振动或地动是可以忽略的;

f.在二次系统中感应的电磁干扰的幅值不超过1.10kV。

四、主要技术参数如下：

表1电气技术参数

项目			参数
额定电压			12kV
额定频率			50Hz
额定电流			630A
额定短时耐受电流			20kA
额定短时耐受电流通流时间			4s
额定短时耐受电流（峰值）			20kA
额定短路关合电流（峰值）			63kA
额定电缆充电电流			25A
额定短路开断电流			20kA
额定操作顺序			分-0.3s-合分-180s-合分
断口绝缘水平	工频（干试）		48kV
	雷电冲击试验电压（峰值）		85kV
对地及相间绝缘水平	工频	干式	42kV
		湿式	34kV
	雷电冲击试验电压（峰值）		75kV
额定机械稳定性次数	断路器		10000次（M2级）
额定合/分闸操作电压（V）			DC24V
总重量			150kg
外形尺寸（长×宽×高）
合闸时间			20~60ms
分闸时间			18~45ms
合闸不同期（ms）			≤2
分闸不同期（ms）			≤2
合闸平均速度（m/s）			0.4~0.8
分闸平均速度（m/s）			0.8~1.2
触头开距（mm）			9±1
触头超行程（mm）			2±0.5
触头合闸弹跳时间（ms）			≤2

储能电机功率不大于40W，储能和操作电压DC24V，便于加装后备电源。

五、结构特点：

1	CN-	储能-	14			27
2	CN+	储能+	15	QY	低气压闭锁	28
3	HZ-	合闸输出-	16	QYCOM	低气压闭锁	29
4	HZ+	合闸输出+	17			30
5	FZ-	分闸输出-	18			31
6	FZ+	分闸输出+	19	YXCOM	遥信公共端	32
7	Ia	A相电流	20	HW	合位	33
8	Ib	B相电流	21	FW	分位	34
9	Ic	C相电流	22	WCN	未储能位	35
10	In	相电流公共	23			36
11	I0	零序电流	24			37
12	I0com	零序电流公共	25	UO+	零序电压+
13			26	UO-	零序电压-

YD41系列航空接插件产品规格书

１、产品主要性能指标：

接触件直径	Φ2	Φ4
额定电流（A）	20	75

２、型号及含义：

概述

型号含义

环境条件

◆海拔高度不超过3000m；

◆周围空气温度：-40℃~+40℃；日温差：日温变化25℃；

◆风速不大于35m/s；

◆无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）各剧烈振动的场所。

主要技术参数

断路器主要技术参数

项目	单位	参数
额定电压	kV	12
额定频率	Hz	50
额定电流	A	630、1000、1250
额定短路开断电流	kA	20、25
额定峰值耐受电流（峰值）	kA	50、63
额定短时耐受电流（4s）	kA	20、25
额定短路关合电流（峰值）	kA	50、63
机械寿命	次	10000
额定电流开断次数	次	10000
额定短路武断电流武断次数	次	30
工频耐压（1min）：相间、对地/断口	kV	42/48
雷电冲击耐受电压（峰值）相间、对地/断口	kV	75/85
二次回路1min工频耐压	kV	2
净重	kg	140（带隔离≤170）

断路器的主要机械参数

项目	单位	参数
触头开距	mm	9±0.5
触头超行程	mm	3±0.5
分闸速度	m/s	1.2±0.2
合闸速度	m/s	0.6±0.2
触头合闸弹跳时间	ms	≤2
相间中心距离	mm	135±1.5
外部带电空气绝缘距离	mm	240±2
外部爬电比距	cm/kV	3.8
三相分闸不同期性	ms	≤2
各相导电回路电阻	μΩ	≤150（带隔离≤200）
合闸时间	ms	≤45
分闸时间	ms	≤45
隔离断口开距	mm	≥190
触刀刚合位置偏斜	mm	≤2
手动分合闸操作力矩	N.m	≤150
储能电动机额定功率	W	≯40
储能电动机额定电压	V	AC220
额定合闸操作电压	V	AC220
最高/最低合闸操作电压	V	AC264/143
额定分闸操作电压	V	AC220
最高/最低分闸操作电压	V	AC264/143
最高/最低电动机电压	V	AC242/187
SF6气体额定压力（表压）	MPa	"0”

概述

　　ZW7-40.5型户外高压真空断路用于交流50Hz、额定电压为40.5kV的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

型号含义

使用环境条件

◆空气温度：上限+40℃，下限-30℃；

◆海拔高度：≤2000m（若需增高海拔，则额定绝缘水平相应提高）；

◆风压：不超过700Pa（相当于风速34m/s）；

◆地震烈度：8度；

◆污秽等级：Ⅲ级；

◆最大日温度差：不超过25℃。

主要功能

采用真空弧，开断能力强，电寿命长，机械寿命10000次；

结构简单，兔维护，不检修周期长；

绝缘性能好，防亏秽能力强；

可配弹簧或电磁操动机构，机械性能可靠，可频繁操作：无火灾和爆炸隐患；

内装电流互感器，计算精度达0.2级，可实现三相互动保护；

内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。

主要技术参数

项目			单位	参数
额定电压			kV	40.5
额定绝缘水平	工频耐授电压	干式	kV	95
		湿式	kV	80
	雷电冲击耐压（峰值）		kV	185
额定电流			A	1250、1600、2000
额定短路开断电流			kA	20、25、31.5
额定操作顺序				分-0.3s合分-180s合分
额定短路电流开断次数			次	12
额定短路关合电流（峰值）			kA	50、63、80
额定峰值耐受电流			kA	50、63、80
额定短时耐受电流			kA	20、25、31.5
额定短断路持续电流			s	4
平均分闸速度			m/s	1.5±0.2
平均合闸速度			m/s	0.7±0.2
触头合闸弹跳时间			s	≤2
三相合（分）闸同期性时差			s	≤2
合闸时间			s	≤150
分闸时间			s	≤60
机械寿命			次	10000
额定操作电压及辅助回路额定电压			V	DC220、110、24
额定操作电压及辅助回路额定电压			V	AC220、110、24
每相回路直流电阻（不含互感器）			μΩ	≤100
动静触头允许磨损厚度			mm	3
重量			kg	800

概述

主要技术参数

序号	名称		单位	数据
1	额定电压		kV	12
2	额定电流		A	630
3	工频干耐压（lmin）		kV	42
4	雷电冲击耐压（峰值）			75
5	额定短路开断电流		kA	16、20、25
6	额定短路关合电流			40、50、63
7	额定峰值耐受电流		kA	40、50、63
8	4s短时耐受电流			16、20、25
9	额定操作顺序			分-0.3s-合分-180s-合分
10	额定短路电流开断次数		次	30
1l	机械寿命			10000
	储能电机额定电压		V	DC或AC220
12	额定操作电压配专用弹簧操作机构	分闸线圈
		合闸线圈
13	过流脱扣器额定电流		A	5
14	动静触头允许磨损厚度		mm	3
15	触头开距		mm	11±1
16	超行程（触头弹簧压缩长度）		mm	3
17	三极合、分闸不同期性		ms	≤2
18	触头合闸弹跳时间		ms	≤2
19	平均分闸速度		m/s	1.0±0.2
20	平均合闸速度		m/s	0.7±0.15
21	分闸时间	最高操作电压下	s	0.015-0.05
		最低操作电压下	s	0.03-0.06
22	合闸时间		s	0.025-0.05
23	主回路电阻		μΩ	≤120（带G≤200）
