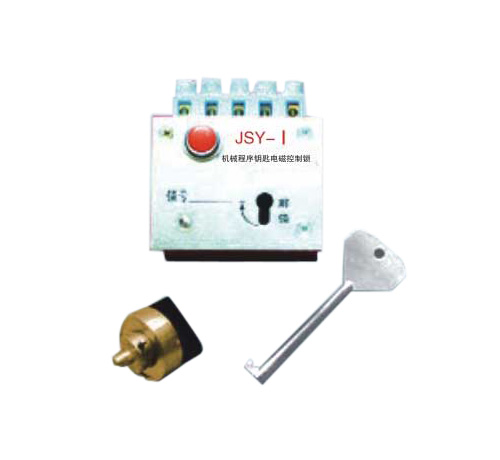

JSY-Ⅰ机械程序钥匙电磁控制锁
一、概述
JSY-Ⅰ机械程序钥匙电磁控制锁 ，简称电控锁，是为电力系统强制 "五防"操作而设计的机电一体化电控锁，通过串接防跳继电器和合闸接触器实现控制回路的闭合和断开，与JSN(W)1系列机械程序锁配套来有效的控制系统中断路器的合分。正常运行时,机械程序锁钥匙被电控锁锁定,只有在开关分闸时,电控锁得电才能取出钥匙，进行隔离开关的操作。其主要功能是防止断路器与隔离开关之间误操作，对于JSN(W)1系列机械程序锁实行强制管理，实现了机械程序锁在综合自动化变电站的"五防"操作。
JSY-Ⅰ机械程序钥匙电磁控制锁的研制成功填补了我国机械程序锁不能与综合自动化变电站配套使用的空白，进一步完善了程序锁的"五防"功能。在电力行业广泛运用。
二、主要规格和技术参数
额定工作频率50Hz时；
额定工作电压：AC110V，220V，DC110，220V；
额定控制开关电流：220V时6A，110V时10A.
三、使用说明
当断路器处于合闸位置时，电控锁无操作电源，控制回路闭合，断路器可进行分合操作。
当断路器处于分闸位置时，电控锁指示灯亮，说明有操作电源，按一下电控锁按钮，逆时针旋转机械程序锁钥匙，将钥匙取出，可进行刀闸操作，钥匙取出后，本电控锁控制回路断开，不可进行断路器合闸操作。
四、维护和修理
正常通电时，指示灯应亮，按动电控锁上按钮，指示等应熄灭，线圈应可靠吸合，若是指示灯在通电时不亮（直流通电时，正负极要接正确，如接反，也会造成灯不亮，但线圈可吸合），按动电控锁上按钮又听不到细圈中铁芯的吸合声音，声明电控锁线圈不通，或是电线焊接点脱落，应作进一步检查修得或进行更换，若通电吸合后锁栓不能锁定程序锁钥匙，表明锁栓吸合后被阻，发生卡滞现象，此时象拆开面板固定线圈支架的螺钉作适当调整，使其恢复工作即可。
五、订货须知
订货时须注明开关合闸接触器的合闸电流，控制电压，并提供JSN（W）1系列机械程序锁的配套方案及方案号或一次接线图。
JSN(W)1系列户内程序锁
一、概述
JSN（W）-型防误操作程序锁，是一种高压开头设备用机械锁。该锁。强制运行人员按照规定的安全操作程序，对电气设备进行操作，从而避免了电气设备的误操作，较为完善的达到了供电部门提出的五防要求：
二、五防要求：
1、防止误拉合开关；
2、防止带负荷拉合隔离刀闸；
3、防止误入带电间隔；
4、防止带电挂地线（接地刀闸）；
5、防止带地线（接地刀闸）；合闸等；
三、使用环境条件
1、海拔高度：不超过1000m。
2、周围空气温度：上限+40℃，下限-10℃，日温差15℃。
3、湿度条件：日相对湿度平均值不超过95％；月相对湿度平均值不超过90％。
4、地震烈度：不超过8度。
5、环境条件：无火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动的场所，污秽等级为II级。
四、建议操作说明
A、控制开关开锁
控制开关锁取代原控制开关面板和把手，将程序钥匙插入锁具面下部的孔中，然后插上红牌顺时针方向转动把手进行合闸操作，换绿牌逆时针方向转动把手进行分闸操作，在预分位置时，程序钥匙不取出。该锁有紧急解锁装置（白牌）注意：控制开关锁在未配套转换开关时，切勿转动360o以防转坏。只可在合分之间试转。
B、刀闸锁
分闸时：将钥匙在标有合字的位置槽处插入，钥匙向顺时针方向转动，使钥匙上的刻线对齐。拔出锁销，操作隔离开关手柄。分闸后，锁销自动复位，钥匙继续向顺时针方向转动到位，从标有分字的位置槽中取出钥匙，即锁住。与分闸时齐。
合闸时，将钥匙在标有分字的位置槽处插入，钥匙向逆时针方向转动，使钥匙上的刻线与锁体上的刻线对齐。拔出锁销，操作隔离开关手柄。合闸后，锁销自动复位，钥匙继续向逆时针方向转动到位，从标有合字的位置槽中拔出钥匙，即锁住。与合闸时对齐。
注意：操作时不允许两只手同时去操作锁具（即一只手操作钥匙，一只手去拉动锁销）
3、柜网门锁开门时，将钥匙插入网门锁的锁孔中，钥匙向顺时针方向转动到位，取出钥匙开网门。关门时，将钥匙插入网门锁的锁孔中，关好门，钥匙向逆时针方向转动到位，取出钥匙即锁住网门。除控制开关锁外，其它锁体上，每套锁都有其操作顺序序号。即用钢印打上1，2，3，4（分闸顺序），按此顺序分闸或按4，3，2，1顺序合闸即可。
