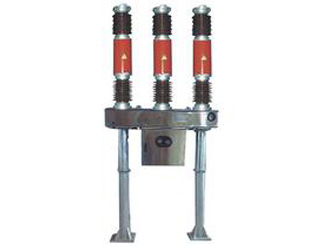

LW38-40.5/1600A 31500A高压户外六氟化硫真空断路器

  一、产品介绍
LW38-40.5/1600A 31500A高压户外六氟化硫真空断路器(以下简称断路器)是一种以SF6气体为灭弧和绝缘介质的户外安装、三相、交流40.5kv级高压输变电系统的控制和保护设备。可用来分、合额定电流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络断路器使用。

本高压真空断路器符合IEC《高压交流断路器》和GB1984《高压交流断路器》的要求。

二、使用环境条件
环境温度：最高温度+40℃；最低温度-30℃。
相对湿度：日平均相对湿度≤90%；月平均相对湿度≤95%。
海拔：正常使用条件海拔不超过1000m(简称平原型)；特殊使用条件海拔不超过3000m(简称高原型)；
风速不超过34m/s (相应于圆柱表面上的700Pa)；
地震烈度不超过8 度(水平加速度0.25g，垂直加速度0.125g)；
空气污秽程度：Ⅳ级；最小公称爬电比距：31mm/kV。
 LW34-40.5/1600A 3150A高压户外六氟化硫真空断路器

  一、产品概述
LW34-40.5/1600A 3150A高压户外六氟化硫真空断路器是三相交流50赫兹的户外高压电气设备；适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。


          LW34-40.5型高压户外六氟化硫真空断路器配用CT14型弹簧操动机构。断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。断路器的主要特点:开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；绝缘可靠，气压在零表压时可耐受40.5KV10分钟；机械可靠性高，合闸能力强，能频繁操作；开合电容器组电流400安无重燃；切空长线25、50公里无重燃；结构简单、体积小，不检修周期长。40.5KV-126KV六氟化硫断路器，佳吉电气专业生产。

二、使用环境条件:
     海拔高度：不超过2500;米；
    高原型4000米；
    环境温度：-30℃——+40℃（特殊要求-40℃——+40℃）；
    相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）；
    风速：不大于35米 / 秒；
    污秽等级为III级；
    瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。
    日照：0.1w/cm2；
    覆冰：10mm(MAX)
    地震条件：垂直加速度0.3g；
    水平加速度0.15g(max)没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
