SOG高压真空断路器

 一、产品介绍

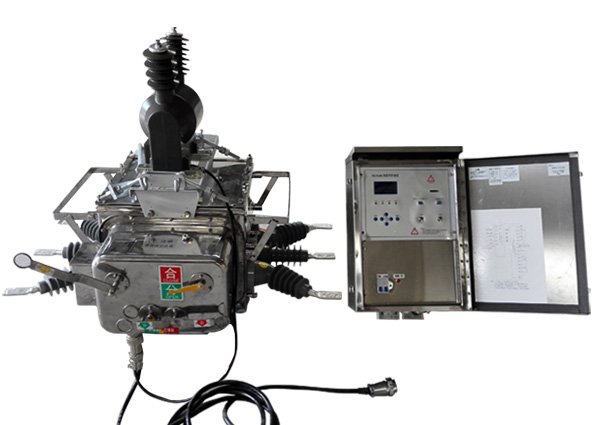

     四川蜀越电气生产发SOG高压真空断路器是由ZW20-12KV和带SOG功能的控制器组合而成。ZW20-12KV型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。

高压开关设备,SOG控制器实现接地保护功能，主要用于开断、关合电力系统的负载电流、过载电流及短路电流。

二、设备的使用环境
温度：-20℃ ～ +70℃; 海拔高度3KM以下; 风速≤35米/秒，相对湿度≤95%
气压：日平均值≤2.2×10Mpa,月平均值≤1.8×10Mpa
抗震烈度：地震烈度8度，地面水平加速度1/4 g,地面垂直加速度1/8g, 安全系数1.7
污秽等级：Ⅲ级; 最大覆冰厚度：10mm

三、SOG主要功能
1．三遥功能
    遥 测：实时测量线路的相间保护电流、单相电压、装置后备电池电压、零序保护电流等参数。
    遥 信：监视开关两侧的供电状态，准确检测线路故障及异常运行信息，以及开关的变位信息、储能状态，并及时上传，实现对配网的故障诊断。
    遥 控：可通过自动化配网系统或后台监控系统控制开关分合，实现故障隔离以及非故障段自动恢复供电的功能。
2．保护功能
    多次重合闸时间独立设定，单侧/两侧同步控制，单侧/两侧欠压、过压保护及告警，多时段过负荷保护及告警，采集计量信号实现欲付费功能。
3．实现带SOG功能（过流脉冲跳闸）
    此功能主要是负荷开关的故障电流大于开关的分断能力而考虑的；
    1）当用户界内发生单相接地故障达到零序电流保护整定值时，零序电流保护在整定时间满足后正确动作，作用于分界开关跳闸，隔离故障；当用户界外系统侧发生单相接地故障时，零序电流保护不动作；
    2）用户界内发生相间短路故障，相间过流保护启动并记忆；当控制器检测到过流分界负荷开关的电流大于整定值，先闭锁跳闸出口，然后继续监测系统侧电压值小于整定值和无相间故障电流时，立即解除跳闸闭锁，对分界负荷开关进行跳闸，实现SOG速隔，从而故障区域段被隔离。
  4．通信功能
    通讯方式：GSM、GPRS（联通、移动）、光纤/EPON、GPON光猫（电信），常规RS232/RS485(调度、后台监控系统)、CAN等通讯接口；
    通讯协议：国家标准协议：101（103）、104、CDT、MODEBUS等；
    通讯速率：通讯速率300BPS---9600BPS可独立选择设定；
