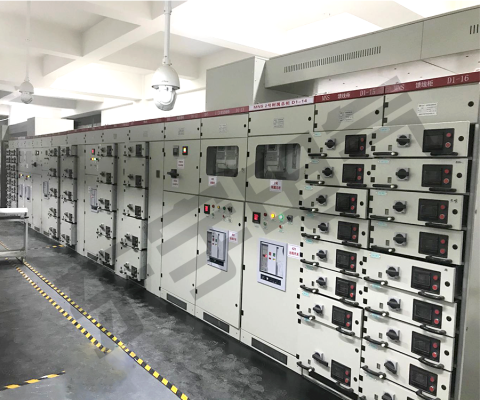

MNS型低压抽出式开关柜为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型

低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439

规定MNS型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设

等各种低压配电系统。

抽屉类型分四种标准尺寸都是以8E(200mm)高度为基准它们分别为8E/4、8E/2、8E、16E和24E。

单元回路额定电流400A及以下。其中8E/4和8E/2两种抽屉的结构是用阻燃型塑料和铝合金型材组成。四种抽屉单元可

在一个柜体中作单一组装，也可作混合组装，功能单元隔离总高度为72E（1800mm）。

1、MNS型低压开关柜框架为组合式结构，基本骨架由

C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于

方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均

按照模数化（E=25mm）变化。

2、MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在

柜下部或柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以

有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

3、MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。

4、设计紧凑：以较小的空间容纳较多的功能单元。

5、结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。

6、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。

7、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
