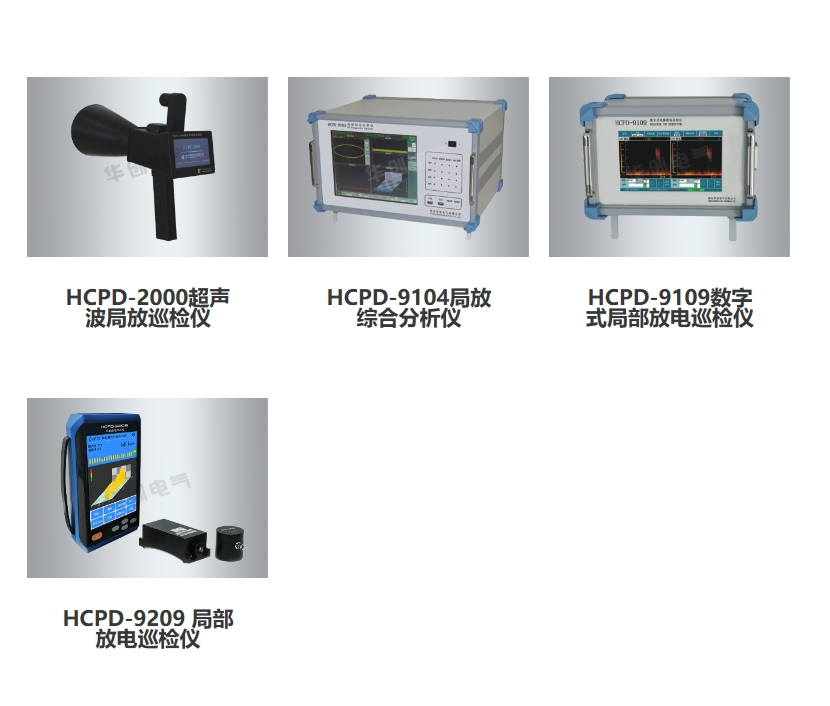

局部放电试验系列
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
"保定华创电气有限公司坐落于保定市高新技术开发区,是专业从事电力系统自动化装置和测试仪器研发、生产、销售、服务为一体的高科技企业。
公司以科技为先导,研究开发了一系列电力系统自动化装置和测试仪器仪表,并一直致力于开拓电力系统自动化这一高新技术领域。公司拥有优良的生产、试验、检验设备,健全的管理体制。严格按照ISO9001:2015质量管理体系生产运行,公司产品力争达到或优于国家标准和行业标准。公司坚持以市场为导向,以客户需求为中心,以质量为主题,以技术创新为动力,开拓进取。目前产品已广泛应用于电力、水利、石油、铁路、矿山、化工、机械、冶金、电子等众多领域。销售及服务网络覆盖全国近三十个省市、自治区、直辖市、卓越的技术性能和可靠的产品质量赢得了用户的一致好评。
华创将以“以诚信为魂,以人才为本,以科技为绳,以创新为生,团结拼搏,与时俱进”作为公司宗旨,以生产高效的产品为己任,不断提高产品质量和服务水平,让客户满意是公司永恒的追求,为客户提供可靠的产品和周到的服务是公司每位员工始终不渝的奋斗目标。
“行远必自迩,登高必自卑”公司将继续发扬艰苦创业的传统,精诚团结的协作精神,自强不息的奋斗精神,全心全意的服务精神,勇于创新的开拓精神。继续打造诚信华创,争做行业先锋!"
产品图片


产品名称:

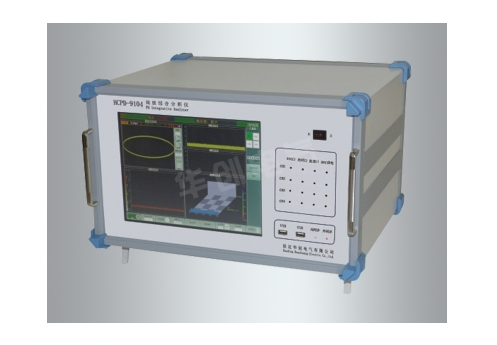

HCPD-9104局放综合分析仪
所属分类:局部放电试验系列
产品介绍
HCPD-9104局放综合分析仪是新一代高性能数字化局放测量分析仪器。该仪器具有很强的局部放电综合分析和小信号强干扰环境局放检测能力,配合不同配件,能够满足任何高压电气设备的局放检测和定位。实现变压器局放试验的三相接线,同时加压同时检测。
功能特点
l 多信号通道、台式、TFT液晶显示,系统可靠,故障率低,抗干扰能力强。
l 集局放测量、诊断、定位、在线监测多功能为一体。
l 电-声、声-声可实现局放故障点的精确定位。
l 根据试验过程,自动生成试验报告,并可实现报告浏览和打印。
l 重显采样功能可将保存的数据文件还原成波形显示在屏幕上。
l 4通道电信号及4通道光信号输入口,可同时实现多路局放信号的测量分析。
技术参数
| 技术特性 | 通道数 | 独立4通道,1个外同步输入 | 本量程非线性误差 | 5% | |
| 采样 | 1M、5M、10M可选 | 测量范围 | 0.1pC~1000nC | ||
| 速率 | |||||
| 采样 | 12bit | 灵敏度 | 0.1pC | ||
| 精度 | |||||
| 量程 | ×1,×10,×100,×1000, | 可测试品的电容量范围 | 6pF~250µF | ||
| ×10000,×100000 | |||||
| 测量 | 3dB 带宽 10kHz~1MHz | 同步频率 | 30~400Hz | ||
| 频带 | 输入范围 | ||||
| 数字 | 10kHz~1MHz 可设 | 同步电压 | 10V~400V | ||
| 滤波 | 输入范围 | ||||
| 程控滤波器 | 低端频率:10kHz,20kHz,40kHz,80kHz,OFF(10kHz) | 电源 | 交流AC 220V | ||
| 分段 | 高端频率:100kHz,200kHz,400kHz,800kHz,OFF(1MHz) | 频率50Hz | |||
| 显示 | 显示屏 | 12” TFT真彩色触摸液晶显示屏 | 分辨率 | 1024×768 | |
| 接口 | USB,电源接口,电信号接口,光信号接口,网口,接地钮 | ||||
| 通用说明 | CPU | 系 统 | WindowsXp | ||
| 内存 | 尺寸(长×宽×高) | 474mm×288mm×370mm | |||
| 硬盘 | 重 量 | 15.8kg | |||
