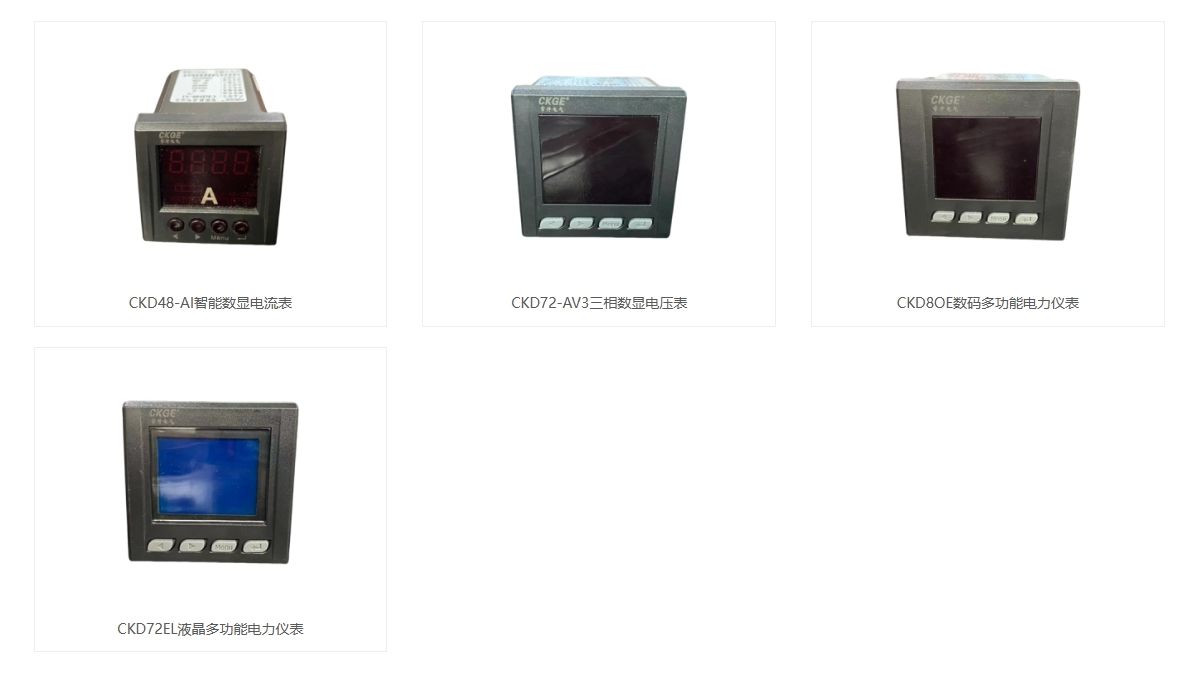

产品图片

智能数显电流表是一种先进的电子测量设备，用于测量电路中的电流值并通过数字显示屏实时显示。它具有高精度、高稳定性和高可靠性的特点，能够准确地显示电路中的电流数值，方便用户进行实时监测和控制。

智能数显电流表采用了先进的数字信号处理技术和高灵敏度的传感器，能够实时采集电路中的电流信号并将其转换为数字信号进行处理。

通过内置的微处理器和显示屏，用户可以直观地看到电流值的数字显示，无需通过模拟仪表进行人工读数。

智能数显电流表还具有多种功能和特点，例如具有高抗干扰能力、低功耗、长寿命等。它还可以通过通信接口与其他设备进行连接，实现远程监控和数据传输，方便用户进行集中管理和控制。

总的来说，智能数显电流表是一种高性能、方便使用的电子测量设备，适用于各种工业控制和实验测量领域，为用户提供了更加便捷、高效的电流监测和管理方案。

技术参数

接线端子功能说明

1）信号和功能端子编号

本系列接线端子采用统一的编号，适应于该系列所有产品，其情况如下表所示

2）使用说明

（a）1 、2为仪表工作的辅助电源，一般默认AC220V,请确保所供电源适用于该系列产品，以防止损坏

(b)4、6、8为电流互感器的进线端子，带*号表示为电流的进线端子.

(c)三相三线接法:在三相三线网络中，电流端子B不需连接,电压端子B也不接，B相电压UB接到14号端子，其具体接线 可以參照2、4接线.

(d)详细接线端子的使用，请按照具体产品外壳上的接线图进行连接.

(1)低压网络典型接线示意图产品.

该图以外形尺寸为120*120为例，其余产品的接线图与其类似，只是接线端子和功能模块减少而已

注意：各个产品的接线端子次序略有所不同，接线时请按照产品外壳上接线图进行连接

输入信号接线方法

接线说明：

(a)电压输入:输入电压不要高于产品的额定输入电压(100V或500V),否则应考虑使用PT,为了便于维护，建议使用接线排.

(b)电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT.如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前,一定要先断开CT一次回路或者短接二次回路，否侧二次回路会产生高压，为便于维护建议使用接线排.

(c)要确保输入电压，电流相对应，相序一致，方向一致;否则会出现(功率和电能)的数值和符号错误.

(d)仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式.一般在没有中心线的情况下使用三相三线方式.在有中心线的情况下使用三相四线方式,三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流).

注意:仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致,否则仪表的测量数据不准确.

注:具体接线方式，脉冲常数等技术参数以产品随机接线图为准.
