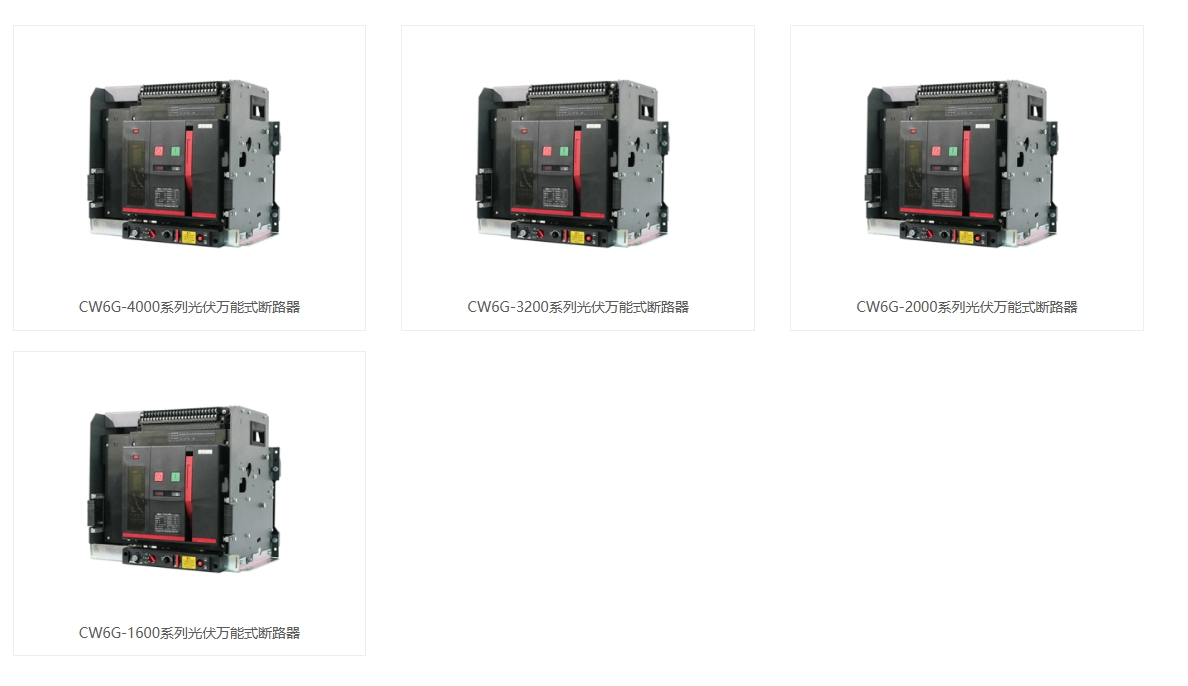

产品图片

CW6G系列光伏万能式断路 器(以 下 简 称 断 路 器)， 适 用 于 交 流5 0 Hz， 额 定 电 压4 0 0 V 、6 9 0 、额定电流 630A~6300A的配电网中 ，主要用来分配电能和保护线路及电源设备免受过载 、欠电压 、短路 、单相接地故障 的危害 。该断路器具有多种智能保护功能 ，可做到选择性保护 ，且动作准确 ，能避免不必要的停电 ，提高供电  可靠性 。同时带有开放式通讯接口 ，可进行四遥 ，以满足控制中心和自动化系统的要求 。断路器在海拔2000米 时脉冲耐压8000V(不同海拔按标准修正 ，Z高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器 用 ，标示为。

断路器符合IEC60947-2 《低压开关设备和控制设备第二部分：低压断路器》和GB14048 .2《低压开关 设备和控制设备低压断路器》等标准。

同行业型号：CW1、CDW1、DW45、NA1、SRW1、RDW1、RMW1、MT、CFW1、HSW1 、TGW1、 HCW1等 。

2 .2分类

2 .2 . 1按安装方式分 a.固定式

b.抽屉式

2 .2 .2按极数分： 三极 、四极

2 .2 .3按操作方式分 a.电动操作

b.手动操作(检修 、维护用) 2 .3脱扣器种类

智能控制器 、欠电压瞬时(或延时)脱扣器 、分励脱扣器 。 2 .4智能控制器性能

a.智能控制器分为：H型(通讯型)、M型(普通智能型)、L型(经济型)；

b.具有过载长延时反时限 ，短延时反时限 、定时限， 瞬时功能 。可由用户自行设定组成所需要的保护特性；

c .单相接地保护功能；

d.显示功能： 整定电流显示 、动作电流显示 、各线电压显示(电压显示应在订货时提出)； e .报警功能： 过载报警

f.自检功能： 过热自检 、微机自诊断； g.试验功能： 试验控制器的动作特性

3、正常工作条件个安装件

3 . 1周围空气温产

上限值不超过+40℃ ,  下限值不低于-5℃,24h平均值不超过+35℃; 注 ：下限值为-10℃或-25℃的工作条件 ，用户应向本厂申明；

上限值超过+40℃或下限值低于-10℃或-25℃的工作条件 ，用户应与本厂协商 。 3 .2安装地点的海拔不超过2000m。

3 .3大气条件

大气相对温差在周围空气温度为+40℃时不超过50％ ，在较低温度下可以有较高的相对温度 ，湿月的月平均较大相对湿度为90％ ， 同时该月的平均较低温度为+25℃并考虑到温度变化发生在产品表面上的凝露 。超 过规定 ，用户应与本厂协商 。

3 .4污染等级为3级

3 .5防护等级：IP30， 断路器安装在柜体小室内 ，且加装密封门框， 防护等级达IP54。

3 .6使用类别：B类或A类 3 .7安装类别

额定工作电压660V（690V)及以下的断路器以及欠电压脱扣器， 电源变压器初级线圈用于安装类别IV； 辅助电路及控制电路安装类别为III。

3 .8安装条件

断应按本说明书要求安装， 断路器的垂直倾斜度不超过5度（矿用断路器的倾斜度不超过15度）。
