ZJDS 系列电缆识别仪
产品特性
ZJDS系列电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电流方向作为标准，还将电流幅度值作为判断标准，这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备，装在铝合金箱内，由一个发生器，一个带卡钳的接收机及连线构成。
产品特性
仪器供电：电缆识别仪主机由交流220V供电，接收机由一节9V电池供电。
卡钳：卡钳是一电流交换器，钳口内口尺寸为120mm，在卡钳内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。
主机外型尺寸：400*270*210*mm2
接收机外型尺寸：150*205*50mm2

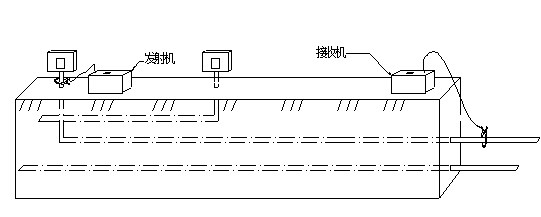

接线图

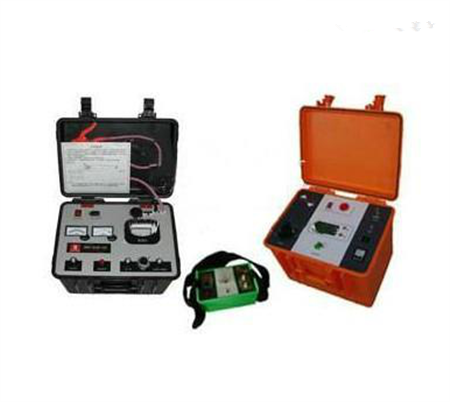

ZJDWG电缆外护套故障探测仪
产品特性
ZJDWG电缆外护套故障探测仪可以进行下列测试：中高压屏蔽电缆上的护套故障预定位、塑料绝缘层低压电缆上线路接地故障预定位、采用测量跨步电压法可以对电缆故障进行精确定点。 由于全波整流实现了优良的转换效应，此设备非常适合于将低压电力电缆中的高阻电缆故障转换为低阻故障。 新型护套探测器具有的特性： 连续可调的输出电压，电压范围：2000V、4000V、6000V 和10000 V； 通过电压和电流控制实现过载保护； 低功率故障定位，以避免损坏相邻线路或电缆； 通过来模拟表头来显示电压和电流； 自动放电装置提供了清除残余电荷和将测试物体接地的功能； 通过全波整流得到了良好的高阻故障转换效果。
产品特性
外护套测试仪的主要功能：
（1）反射法的有力补充，粗测结果更准确，可靠性高。
（2）有效解决波传播特性不好的PVC聚氯乙烯电缆、无铜屏蔽低压电缆故障的主要手段。
（3）测试电压细分为2000V，4000V，10000V三档，适用于不同电压等级的电缆。
（4）测量范围无盲区。
（5）降压到零后的仪器自动放电功能。
（6）适用于380V－220kV高、中、低压电力电缆的故障预定位。
（7）适用于380－1000V电缆跨步电压法时的精确定点。
（8）适用于66kV－220kV电缆外护套故障的预定位和精确定点。
（9）高压发生器同时是电缆故障转换仪，可讲高达500兆欧姆的疑难高阻故障转换为低阻故障。

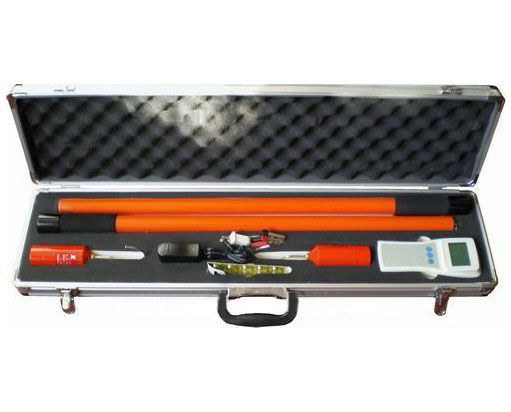

ZJWXH 无线高压核相仪
产品特性
1、所测电压：10V～500kV，不同电压等级均适用
2、准 确 度：自校误差≤±3°
3、采样速率：10次/秒
4、日期时间设置：调整日期和时间，便于用户浏览、查看历史数据
5、背光时间设置：常亮、常灭、0～999秒内可自行设置
6、自动关机设置：0～999分钟内可自行设置
7、同相定性：≤20°为同相(相位阈值0～90°内，可自行设置。系统默认20°)
8、异相定性：＞20°为异相(相位阈值0～90°内，可自行设置。系统默认20°)
9、现场校准功能：可对被测导线进行现场校准，确保相位角精度
10、手持机和X型探测器、Y型探测器的传输距离为X≤150m、Y≤150m
11、多模式设计，适用性更强，更安全、更方便
12、独有的人机交互界面，简捷操作
13、FCC天线设计，信号更强，更易穿透墙壁、门或障碍物的阻挡
14、双重屏蔽，抗干扰性极强，完全符合EMC标准
15、图表和数据显示，更方便易读
16、定性测量：通过声光信号显示
17、定量测量：实时显示相位角度差，误差≤5°
18、相序校验：顺相序、逆相序(120°、240°)

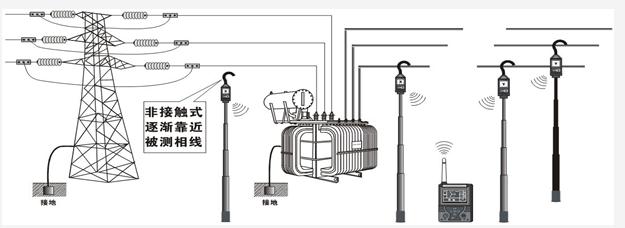

接线图

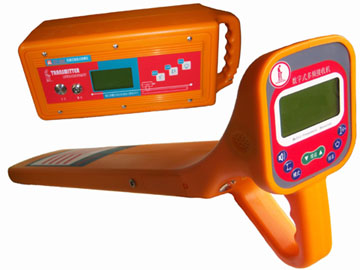

ZJGX 智能管线探测仪
产品特性
1、性能优越，检测方便
2、具有多功能测量测量精确，操作简便
3、性能稳定，全数字控制，电量充足，可连续使用时间长,设备便携式设计，适用于野外作业
4、准确测出埋地管道的位置
5、能准确地对破损点进行定位
6、对有支管或构成网状的管线也能进行有效的检测

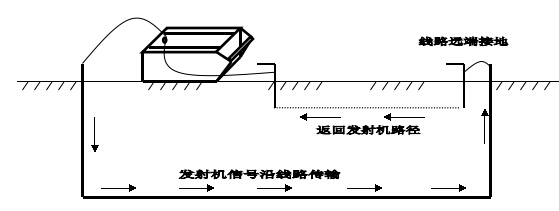

接线图

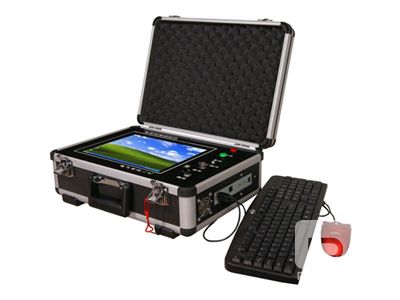

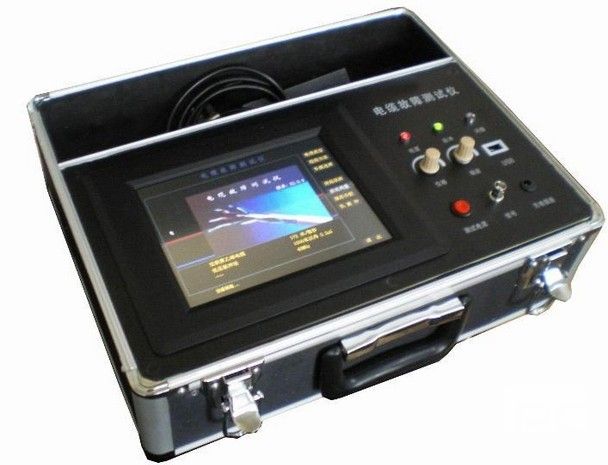

ZJDLGZ 系列电缆故障测试仪
产品特性
1.国内首家采用工控嵌入式计算机平台系统，整套系统将故障测试和路径寻测部分二和一，锂电供电、主机轻巧、便于携带、方便测试；
2.国内首家采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件；
3.采用最新的USB通信接口，采集信号稳定，主机自动选择采样频率，最低6.25MHz，最高达100MHz五种频率供您选择，既能提高测试精度，又能满足不同长度电缆的测试要求；
4.软件实现故障自动搜索，距离自动显示，双游标移动可精确到0.15米，提高了测试精度；
5.强大的波形处理功能和网络服务功能，测试的波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，减少误差；
6.配一款无线上网卡，可实现随时随地无线上网的技术服务，给用户现场测试提供及时、准确的数据。
技术参数
1.可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2.可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3.可测量长度已知的任何电缆中电波传播的速度。
4.可测试电缆走向及埋设深度。
5.显示方式：12.1英寸工业级液晶屏（XP操作平台）
6.存储方式：固定移动两方式4G
7.测试方法：低压脉冲法、冲闪电流法、直闪电流法
8.操作方式：触控鼠标操作
9.测试距离：不小于40km
10.最短测试距离（盲区）：5～10米
11.精确定点误差：±0.2m
12.测试误差：系统误差小于±1%
13.分 辨 率：V/50m；V为传波速度m/μs；软件游标0.15米。
14.仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）
15.电源与功耗：AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
16.待机时间：可连续使用4小时左右。
17.管 理：电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案：包括电 缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
18.信号频率：15KHz正弦波
19.输出功率：Pomax≥100W
20.输出阻抗：Zo=Zc(电缆特性阻率)
21.震荡方式：断续
22.环境温度：－10℃～＋40℃
23.相对湿度：RH≤85%（25℃）
24.外形尺寸：180mm×300mm×400mm
25.主机重量：9.8kg

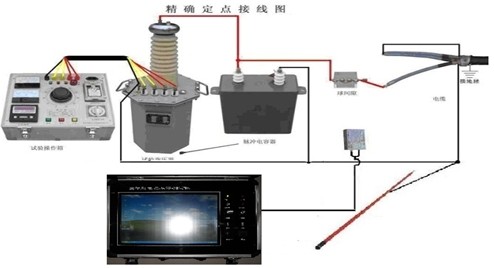

接线图
