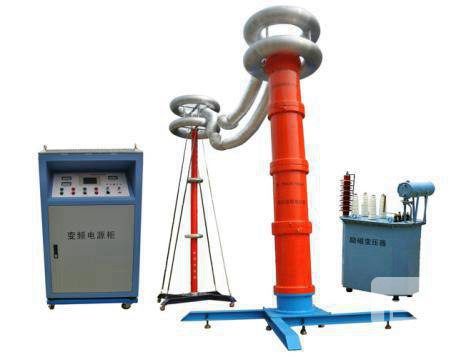

ZJBPXZT系列变频串联谐振耐压试验装置
产品特性
ZJBPXZ 系列变频谐振试验装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保仪器稳定和安全。ZSBPXZ-H系列变频谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置应该体积小,重量轻,便携式电缆耐压试验系统由此而诞生。本系统中,要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运;电源采用220V单相或380V三相电源,方便现场取电;电抗器部分采用干式环氧浇注,美观可靠,适合各类型电缆的要求。

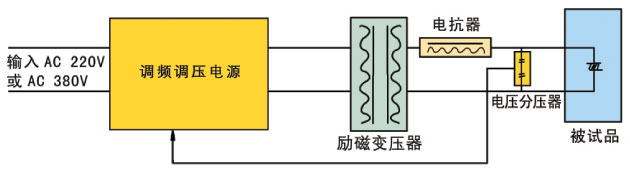

原理及现场
技术参数 | |
额定输出电压 | 0~400kV(AC有效值)及其以下 |
输出频率 | 20~300Hz |
使用频率 | 10kV电缆,2.5倍耐压,39Hz~300Hz 2.0倍耐压,32Hz~300Hz 35kV电缆,2.5倍耐压,39Hz~300Hz |
谐振电压波形 | 纯正弦波,波形畸变率﹤1.0% |
最大试验容量 | 2000kVA及其以下 |
工作制 | 满功率输出下,一次连续工作时间30min |
品质因数 | 不低于30 |
频率调节灵敏度 | 0.1Hz,不稳定度﹤0.05% |
工作电源 | AC220V±15%/50Hz±5% |
系列产品配置及使用范围 | |||||
产品型号名称 | 产品详细配置 | ||||
控制箱 | 电抗器 | 励磁变 | 分压器 | 适用范围 | |
ZJBPXZ/22-88 变频谐振试验装置 | 4kW | 22kV/2A两台 | 2.4kVA 600V/4A | 30kV | 10kV电缆≤2kM(300mm) |
ZJBPXZ/22-176 变频谐振试验装置 | 6kW | 22kV/2A四台 | 6kVA 750V/8A | 30kV | 10kV电缆≤4kM(300mm) |
ZJBPXZ/22-132 变频谐振试验装置 | 6kW | 22kV/2A两台 22kV/1A两台 | 4.5kVA 750V/6A | 30kV | 10kV电缆≤4.5kM(300mm) |
ZJBPXZ/22/54-66 变频谐振试验装置 | 2.5kW | 22kV/1A三台 | 2.1kVA 750V/3A 2250V/1A | 60kV | 10kV电缆≤2.2kM(300mm) 35kV电缆≤500M(300mm) |
ZJBPXZ/54-132 变频谐振试验装置 | 6kW | 22kV/2A三台 | 4.5kVA 750V/6A 2250V/2A | 60kV | 10kV电缆≤4.5kM(300mm) 35kV电缆≤1.0kM(300mm) |
ZJBPXZ/54-198 变频谐振试验装置 | 8kW | 22kV/1A三台 22kV/2A三台 | 6.75kVA 750V/9A 2250V/3A | 60kV | 10kV电缆≤6.5kM(300mm) 35kV电缆≤1.5kM(300mm) |
ZJBPXZ/54-264 变频谐振试验装置 | 10kW | 22kV/2A六台 | 9kVA 750V/12A 2250V/4A | 60kV | 10kV电缆≤8.5kM(300mm) 35kV电缆≤2.0kM(300mm) |
ZJBPXZ/54-330 变频谐振试验装置 | 12kW | 22kV/1A三台 22kV/2A六台 | 11.25kVA 750V/15A 2250V/5A | 60kV | 10kV电缆≤10kM(300mm) 35kV电缆≤2.5kM(300mm) |
ZJBPXZ/54-396 变频谐振试验装置 | 15kW | 22kV/3A六台 | 13.5kVA 750V/18A 2250V/6A | 60kV | 10kV电缆≤12kM(300mm) 35`kV电缆≤3kM(300mm) |
