产品详情

智能综合配电箱(JP柜) SHSPC智能电能质量矫正装置

联系人:南海青
联系电话:021-2095****
企业:上海圣衡电力科技有限公司
企业地址上海市
详细地址上海市奉贤区海湾镇五四公路4399号78幢
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海圣衡电力科技有限公司是一家集研发、生产、销售为一体的高新技术企业,主导产品为:高低压电气成套设备、箱式变电站、配电箱、控制箱、电表箱、工业电气自动化控制系统、智能电力无功补偿、有源滤波器、静止无功发生器、交直流储能变流器、预装式光伏系统等。是提供高等级的电能质量产品、智能成套设备及服务的综合技术性企业,产品辐射电力电网、石油化工、大型发电站、公共交通设施、大型市政工程、通讯、酒店、医院、冶金、煤炭、制造业、建筑业(民用)、工矿企业及铁道等领域。公司拥有一支长期致力于电气自动化控制及电能质量行业设计的高科技人才研发队伍,"优质、创新、求实、进取、协同"是全体圣衡人推崇的核心文化理念,在产品开发创新,产品质量的稳定性方面,彰显出较强的技术优势,为配电控制和用电安全及电能质量提供了确实可靠的保障。圣衡电力是国家高新技术企业、圣衡电力始终坚持“关注专业品质,尊重客户特质,注重长久发展,追求合作共赢”的经营理念,不断强化管理,提升企业形象,坚持高新技术产业与科研开发之路。如今的圣衡以过硬的产品质量、超前的创新思维、正确的市场定位服务于电力行业。公司通过了质量管理体系、环境管理体系、职业健康安全管理体系的三大体系认证,所有产品均通过了权威部门中国质量认证中心的CQC认证和CCC认证,圣衡电力将正确把握"生态环境"与"人文关怀"的和谐发展目标,顺应时代的发展要求肩负起改造电网、优化电网的重要责任和使命,在未来的几年内,我们将着力于智能化电网的研发和建设工作,继续发扬求实、进取、协同、诚信、创新、共赢、分享的企业精神,为全球绿色电力事业而努力

产品图片

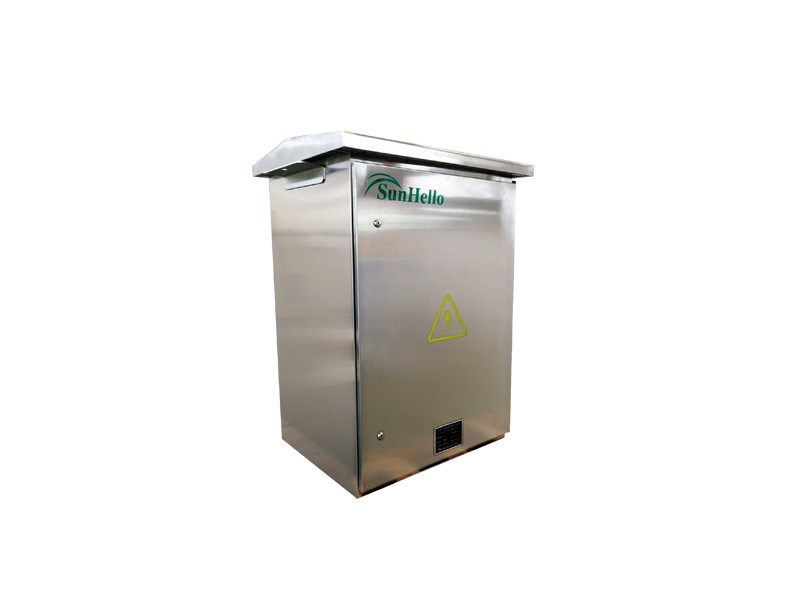

SHSPC智能电能质量矫正装置

SHSPC智能电能质量矫正装置



工作原理

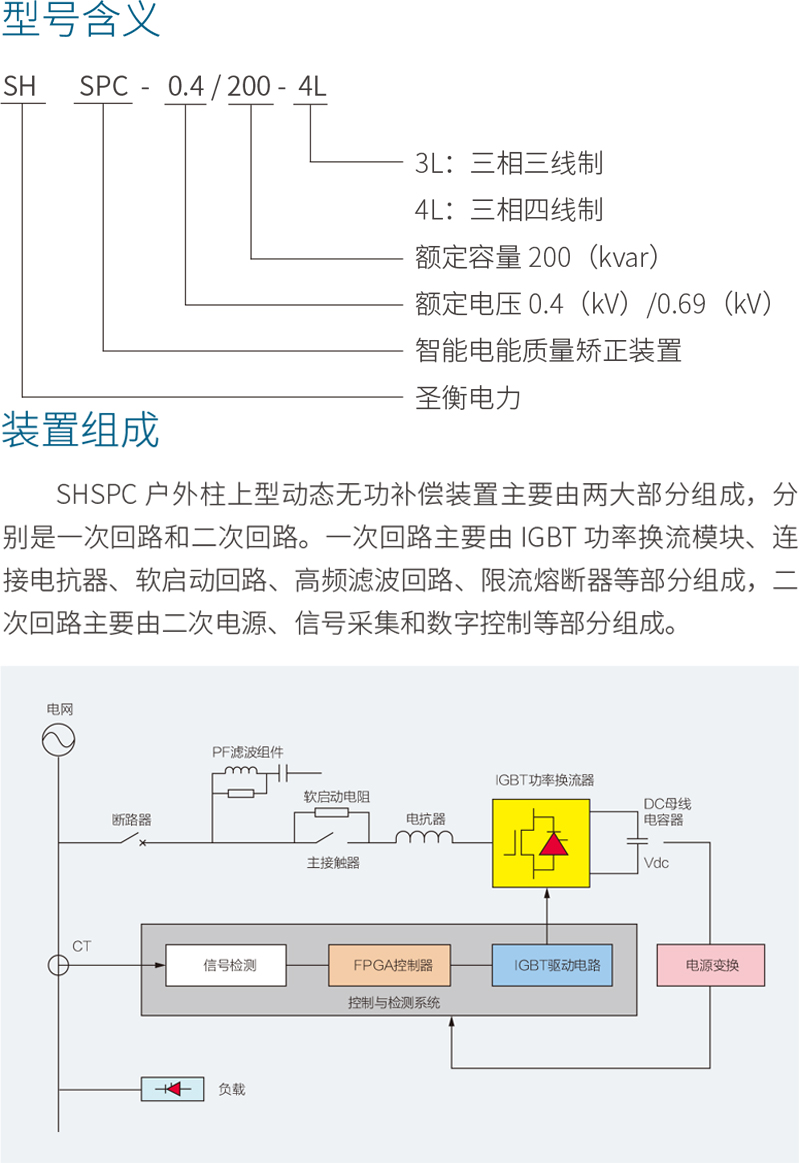

户外柱上型 SHSPC 装置是采用模块式结构设计的综合动态无功补偿装置,由电压源型变流器和连接电抗器组成,电压器源型变流器可输出幅值、相位、频率均可调的三相交流电压。当不考虑 SHSPC变流器装置和连接电抗器的损耗时,电压源型变流器通过控制输出电压幅值与系统电压幅值相对大小关系来控制是否输出电流,以及输出感性还是容性的无功电流,最后实现无功指令的补偿。实际运行时,电压源型变流器输出频率与系统同步,且存在有功损耗,因此需要控制输出电压相位和幅值,来连续调节 SHSPC 输出无功大小和方向。

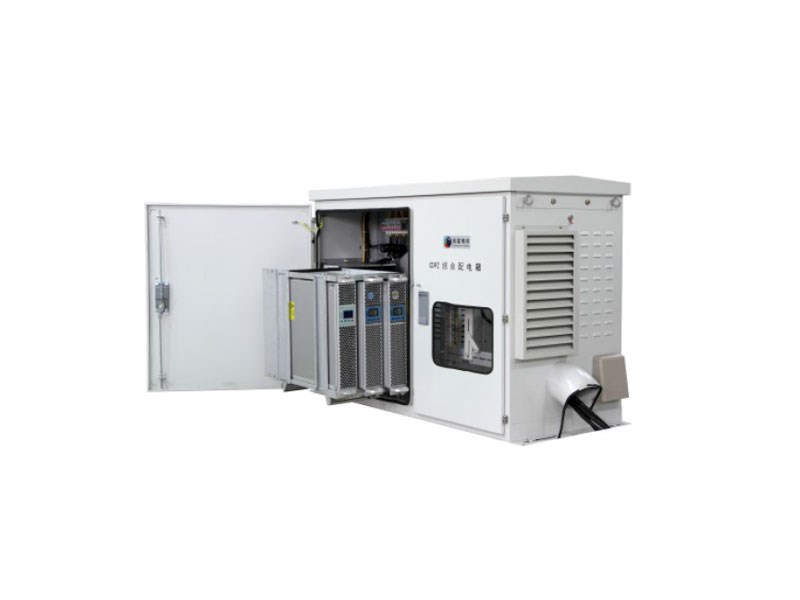

智能综合配电箱(JP柜)

智能综合配电箱(JP柜)

智能JP柜将普通综合配电柜进行智能升级,结合电力电子模块和智能配变终端,具有三相不平衡、谐波、无功、N线电流治理能力,且可实现对配电变压器、进出线断路器、漏电保护开关、电能质量治理、台区总表等设备实时监控。
产品特点:
无功、谐波、三相不平衡及N线电流同时补偿,一机多能;台区柱上无需增加额外设备,节约空间和减少运维工作量;
台区变压器、进出线断路器、漏电保护开关、电能质量治理等多种采集监控;电力电子电能优化模块采用插拔式安装,一键运行,简易运维;
提供数据互联接口。

SHSPC智能电能质量矫正装置

SHSPC智能电能质量矫正装置



工作原理
户外柱上型 SHSPC 装置是采用模块式结构设计的综合动态无功补偿装置,由电压源型变流器和连接电抗器组成,电压器源型变流器可输出幅值、相位、频率均可调的三相交流电压。当不考虑 SHSPC变流器装置和连接电抗器的损耗时,电压源型变流器通过控制输出电压幅值与系统电压幅值相对大小关系来控制是否输出电流,以及输出感性还是容性的无功电流,最后实现无功指令的补偿。实际运行时,电压源型变流器输出频率与系统同步,且存在有功损耗,因此需要控制输出电压相位和幅值,来连续调节 SHSPC 输出无功大小和方向。

智能综合配电箱(JP柜)

智能综合配电箱(JP柜)

智能JP柜将普通综合配电柜进行智能升级,结合电力电子模块和智能配变终端,具有三相不平衡、谐波、无功、N线电流治理能力,且可实现对配电变压器、进出线断路器、漏电保护开关、电能质量治理、台区总表等设备实时监控。
产品特点:
无功、谐波、三相不平衡及N线电流同时补偿,一机多能;台区柱上无需增加额外设备,节约空间和减少运维工作量;
台区变压器、进出线断路器、漏电保护开关、电能质量治理等多种采集监控;电力电子电能优化模块采用插拔式安装,一键运行,简易运维;
提供数据互联接口。
