"武汉西高华电电气有限公司是专业的电气试验设备制造商,位于武汉市电力工业园,是专业从事电力设备检测、监测、控制和电力系统自动化产品的研发、设计、生产、销售和技术服务于一体的科技型企业。 公司具有技术研发和设计能力,核心技术人员分别来自西安高压研究所、武汉高压研究所和各大院校的研究室;长期以来,公司本着以“技术为先导、质量为基础、服务为保障、市场为纽带”的理念,积极致力于促进国内高压电器产品测试、检测技术和电力系统自动化控制技术的发展,并取得了业内好的成绩。 我公司自主研发的成熟产品目前有:高压测试系列、绝缘及接地测试系列、变压器测试系列、互感器测试系列、断路器测试系列、SF6测试设备、继电保护测试系列等。还有更多高科技产品在研发和完善过程中,我们将陆续推出。"

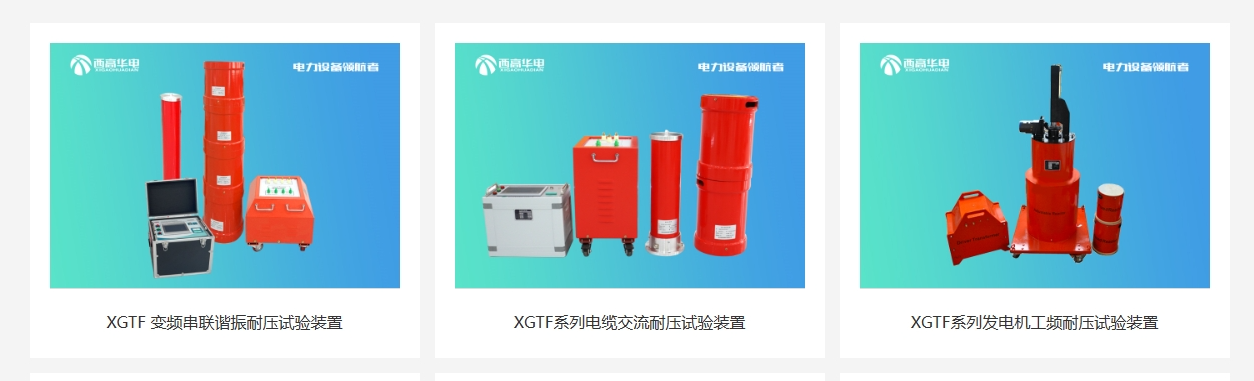

产品图片


一、产品简介:


       XGTF系列变频串联谐振耐压试验装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围。
       交流耐压试验装置的频率调节,分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;所需电源容量小,试验所需的电源功率只有试验容量的1/Q;体积小,重量轻,为普通试验装置的1/3-1/5;谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止了谐波峰值对试品的误击穿;具备多种工作模式,采用220V或380V单相电源,方便现场取电;多只方式,积木式组合,可串可并操作简单,方便现场使用。


二、产品别称:
        串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频谐振、调频串联谐振电缆耐压试验设备。

三、产品特征:
  ●所需电源容量大大减小,试验所需的电源功率只有试验容量的1/Q。
  ●体积小,重量轻,一般为普通试验装置的1/3-1/5;
  ●谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
  ●变频电源保护功能强,稳定性好;具备多种工作模式,操作方便;采用220V或380V单相电源,方便现场取电。

  ●配置灵活,扩展功能强。谐振电抗器采用多只方式,积木式组合,可串可并,满足多种试品的试验要求,更方便现场使用。



四、产品参数:

产品型号名称

试品对象适用范围

产品基本配置

变频电源1台

励磁变压器1台

谐振电抗器

分压器1台

XGTF-108/108/54

31500kVA/35kV及以下电力变压器

6kW

6kVA

27kV/1A
4台

100kV

10kV/35KV断路器及闭母线、绝缘子

10kV(300 m㎡)电缆2000m

35kV(300 m㎡)电缆800m

XGTF-135/108

10kV(300 m㎡)电缆3000m

7.5kW

7.5kVA

27kV/1.25A
4台

100kV

35kV(300 m㎡)电缆1000m

35kV开关,绝缘子等

XGTF-216/108

35kV(300 m㎡)电缆1500m

10kW

10kVA

27kV/2A
4台

100kV

10kV(300 m㎡)电缆4000m

35kV断路器、GIS,隔离开关,CT,PT等

XGTF-216/216

110kV断路器及GIS

10kW

10kVA

36kV/1A
6台

200kV

35kV断路器、GIS,隔离开关,CT,PT等

35kV(300 m㎡)电缆1200m

10kV(300 m㎡)电缆4000m

63000kVA/110kV及以下电力变压器

XGTF-270/270

63000kVA /110kV及以下电力变压器

15kW

15kVA

45kV/1A
6台

270kV

35kV(300 m㎡)电缆1000m

10kV(300 m㎡)电缆3000m

110kV断路器、GIS,开关,线路绝缘子等

XGTF-648/270/135

110kV(300 m㎡)电缆1000m

25kW

25kVA

45kV/1.6A
9台

300kV

35kV(300 m㎡)电缆2000m

10kV(300 m㎡)电缆4000m

63000kVA /110kV及以下电力变压器

110kV断路器、GIS,开关,线路绝缘子等

XGTF-810/270

110kV套管、GIS、支柱绝缘子、隔离开关

30kW

30kVA

45kV/2A
9台

300kV

330kV/370MVA以下变压器中性点耐压

110KV(630 m㎡)电缆1000m

35kv(400 m㎡)电缆2000m

10kV(300 m㎡)电缆4000m

100MW/110kV及以下全绝缘主变压器

10kV/135MW火力发电机交流耐压试验

XGTF-405/108

10kV(300 m㎡)电缆5000m

24kW

24kVA

27kV/2.5A
6台

100kV
