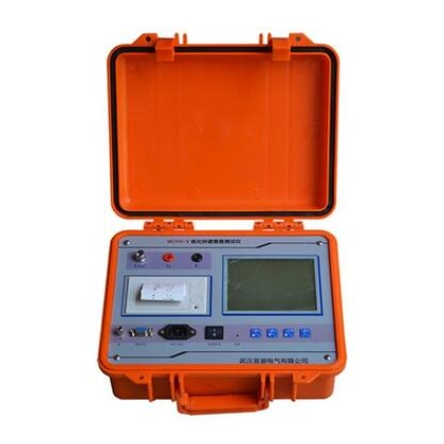

WJKY-V氧化锌避雷器测试仪

　一、概述

　　氧化锌避雷器测试仪用于氧化锌[MOA]泄漏电流的测量分析。主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。也可用于实验室做出厂和验收试验。

　　二、主要技术指标

　　参考电压输入范围(峰值)：10V-200V

　　全泄漏电流测量范围(峰值)：100uA-10mA

　　阻性电流测量范围(峰值)：100uA-10mA

　　容性电流测量范围(峰值)：100uA-10mA

　　角度测量范围：0·-360·

　　功耗：4W

　　系统测量准确度：±(读数'5%+5个字)(谐波电流不大于2mA)

　　交流电源：AC220V±10%，50Hz±1%

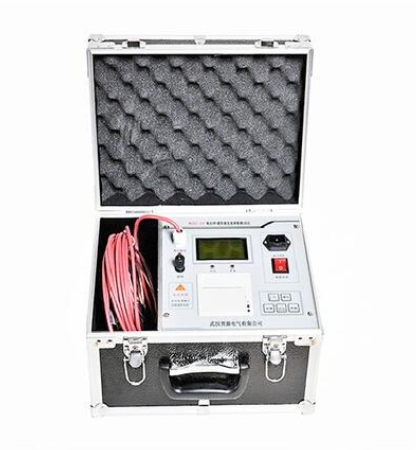

WJKZC-203 氧化锌避雷器直流参数测试仪

一、概述

　　氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压(U1mA)和0.75U1mA下泄漏电流的检测。

　　本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。

　　二、性能特点

　　1、温度测量：自动感应环境温度并记入测试结果。

　　2、内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。

　　3、使用方便：中文菜单操作，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。

　　4、测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。

　　5、可存储50组测试数据，掉电不丢失，并能随时查看打印。

　　6、携带方便：高度、体积、重量仅为同类产品的30%～70%，携带方便。

　　7、功能齐全：测量、显示、时钟、温度、结果打印一步到位。

　　三、产品技术参数

　　1、测量范围：电压：0～30kV，纹波系数：≤1.5%，电流：0～1000μA

　　2、分辨率：电流：0.5μA，电压：0.1kV

　　3、精度：1%±2个字

　　4、内置电源充电时间：2-3小时

　　5、内置电源使用时间：≥4小时

　　6、环境温度：-10℃～50℃

　　7、相对湿度：25℃时≤85%

　　8、海拔高度：<1000M

　　9、充电电压：AC220±10%

　　10、电源频率：50±1HZ
