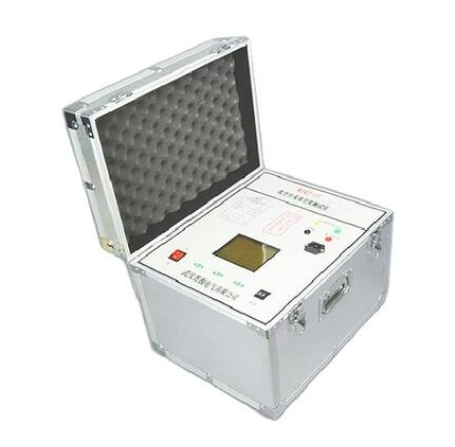

产品图片

WJKZ-II 真空开关真空度测试仪

一、概述

　　真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10^-2----10^-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。 真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-4Pa。

　　二、仪器特点

　　本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

　　三、技术指标

　　1、检测对象：各种型号真空开关管。

　　2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。

　　3、适用范围：本仪器为一机多用型，可测多种型号真空开关管。

　　4、检测范围：10^5----10^1Pa

　　5、测量精度：10^5----10^4Pa30%,10^4----10^3Pa25%

　　10^3----10^2Pa20%10^2----10^1Pa15%

　　6、测试真空度时开关管开距：正常使用开距。

　　7、使用环境：-20℃--40℃

　　8、主机重量：12kg

　　9、外形尺寸：420×320×280(mm)
