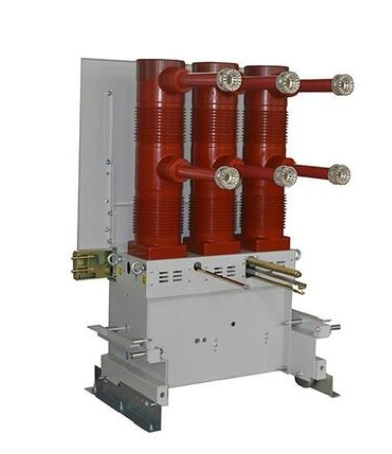

产品图片

WJJC-N85户内真空断路器

　一、概述

　　符合GB1984-2003《交流高压断路器》，JB3855-1996《3.6-40.5KV户内交流高压真空断路器》、DL406--1999《10-40.5KV户内高压真空断路器订货技术条件》标准要求，并符合IEC62271-100的相关要求。

　　二、使用环境条件

　　1.正常使用的环境条件

　　海拔高度：2500m及以下地区

　　环境温度：

　　高温温度：+40℃

　　日平均值不大于：+30℃

　　最低温度：-15℃

　　环境湿度

　　日平均相对湿度：95%

　　月平均相对湿度：90%

　　日平均饱和蒸气压：≤2.2×10-3Mpa

　　月平均饱和蒸气压：≤1.8×10-3Mpa

　　地震烈度：不超过8度

　　产品应在无滴水、火灾、爆炸危险、化学腐蚀及剧烈震动的场所。

　　2.特殊工作条件

　　当使用环境条件为高海拔、高湿度、温度变化较大的气候环境或是其他特殊环境条件时，轻语制造厂家协商相关制造技术。

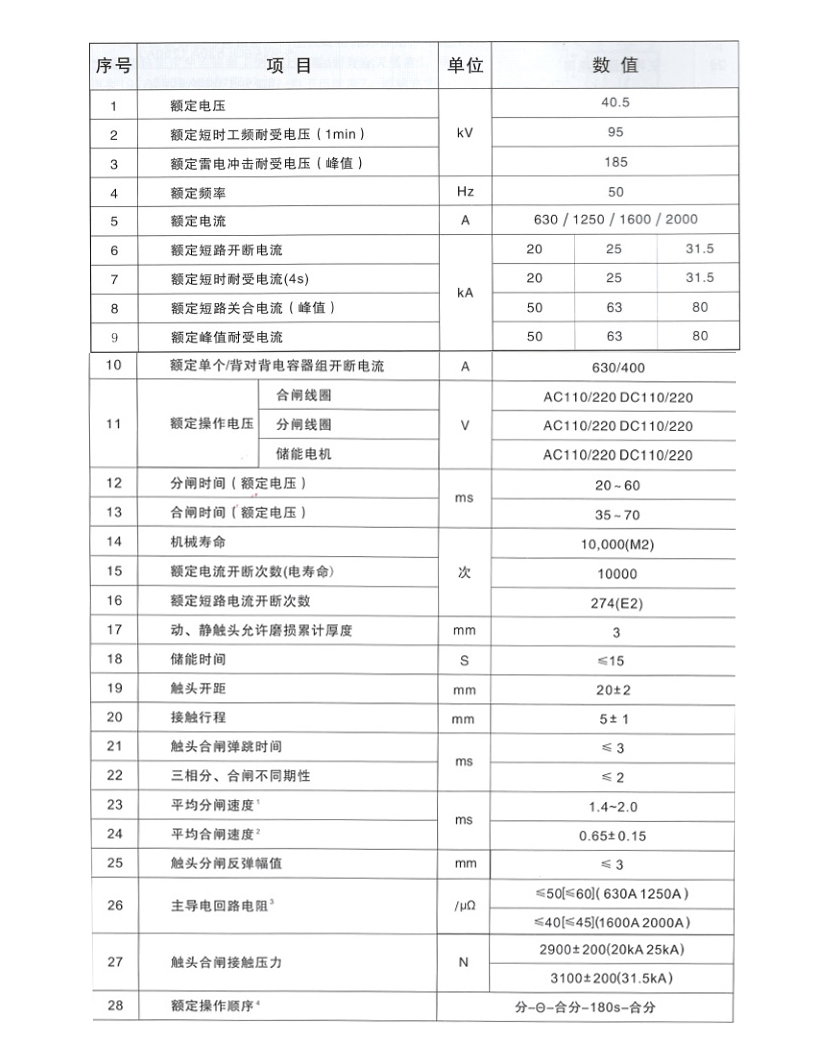

　　三、主要规格及技术参数

　　1.平均分闸速度是指短力气出头刚分后6mm的平均速度;

　　2.平均合闸速度是指断路器触头全开距平均速度;

　　3.主导电回路电阻为不带触臂测量数值(括号内为带触臂测量数值，该数值因灭弧室品牌不同略有差异)

　　4.挡额定短路开断电流<40KA时，θ=0.3s;当额定短路开断电流≤40KA时，θ=180s
