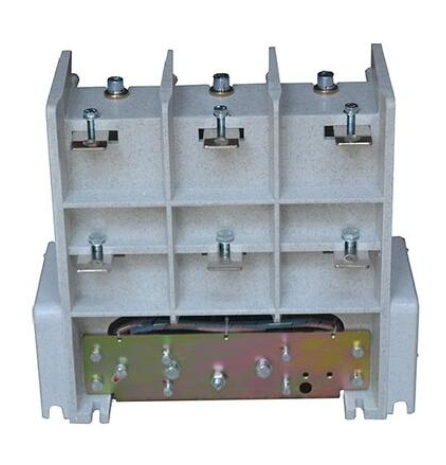

WJJCZ-7.2KV-6.3T三极真空断路器
概述
WJJCZ-7.2KV-6.3T型交流高压真空接触器适用于交流50~60HZ，额定电压至7.2V,额定电流至630A的电气第统中，供直接或远距离接通和分断主电路之用。主要用于控制高压、变压器及容性负载等用电设备，特别适用于各种频繁操作领域。具有体积小、重量轻的特点。采用当今国际流行的上、下布置组装是式结构，使用维护方便，易于组成F-C回路成套设备。
1.环境条件
A.环境温度：周围空气温度最高不超过+40℃、最低不低于-25℃，且在24小时内的平均值不超过+35℃;
B.海拔高度：不超过2000米
C.相对温度：日平均值不大于95%、月平均值不大于90%，在周围空气温度+40℃时不超过50%;
D.工作环境：周围空气应不受腐蚀性、可燃性、易爆性气体及水蒸气等明显污染
E.接触器安装：运行时，接触器安装平面与水平面的倾角不大于5°
2.额定参数
A.工频耐压
接触器的主电路及辅助电路、控制电路应能承受一分钟工频耐压试验，测试电压如下表：
B.额定电压
主电路：7.2KV
控制电路：AC110/220/380V、DC110/220V;特殊要求用户可以根据需要定制
C.额定电流：160A、250a、400A、630A
D.额定关合电流(有效值)：
对应额定电流的10倍
E.额定最大分断电流：
对应额定电流的8倍
F.额定操作频率：
长时期：120次/h
短时期：360次/h
