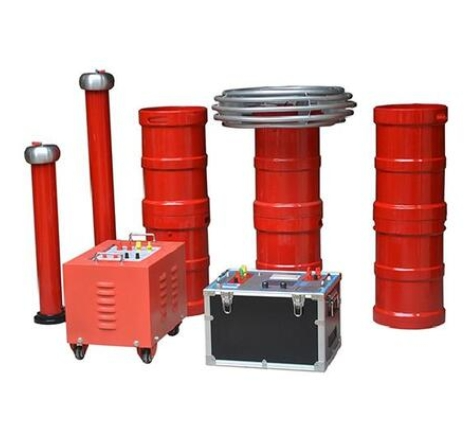

1WJCX-324kVA 108kV串联谐振装置

　　一、产品概述

　　该装置主要针35kV及以下电缆等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

　　该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

　　二、串联谐振在电力系统中应用的优点：

　　1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

　　2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

　　3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

　　4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

　　5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

　　三、我公司调频谐振装置主要功能及其技术特点：

　　1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。

　　2、整个装置单件重量很轻，最大不超过90kg，便于现场使用。

　　3、装置具有两种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

　　工作模式为：全自动模式、手动模式(手动找频手动升压;自动扫频手动升压两种状态)

　　4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。

　　5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点。

　　6、采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

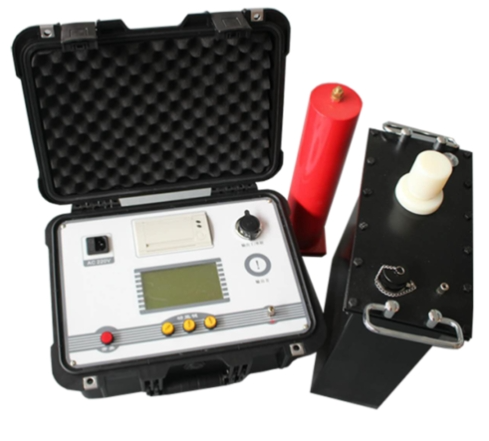

WJLY 0.1HZ 单联超低频耐压试验装置

　一　超低频系列产品及选用

　　1、命名说明

　　2、超低频系列产品

　　3、根据被试对向选择适当规格的产品

　　使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出,此时可并联0.05 µF的电容器(由本公司提供)辅助输出。下面是一些设备的电容量，供用户参考。

不同发电机的单相对地电容量 表2

交联聚乙烯绝缘单芯电力电缆的电容量(µF/km) 表3

　　4、试品电流的估算方法：

　　计算公式：I=2πfCU

　　二　超低频绝缘耐压试验原理

　　超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

　　三　产品简介

　　本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

　　1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

　　2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

　　3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

　　4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

　　5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

　　四　技术参数

　　1.输出额定电压：参见表1

　　2.输出频率：0.1Hz、0.05Hz、0.02Hz

　　3.带载能力： 0.1Hz 最大1.1µF

　　0.05Hz 最大2.2µF

　　0.02Hz 最大5.5µF

　　4.测量精度：3%

　　5.电压正，负峰值误差：≤3%

　　6.电压波形失真度：≤5%

　　7.使用条件：户内、户外;温度：-10℃～+40℃;湿度：≤85%RH

　　8.电源保险管：参见表1

　　9.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉)，以便稳定发电机的运转速度。否则仪器将不能正常工作。
