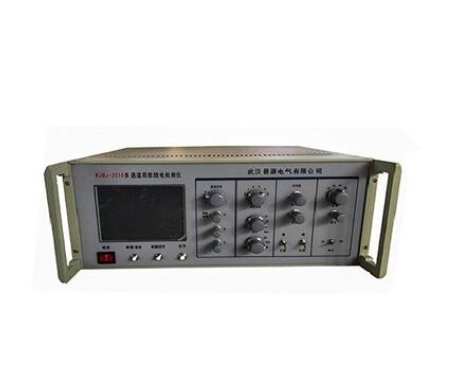

WJBJ-2010局部放电测试仪

一、概述

　　WJBJ-2010多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积液晶显示器，试验波形显示清晰，可采用连续测量或者单次测量方式，有高频椭圆扫描(摄取功率小于1伏安)，放大系统动态范围大，频带组合多(九种)，有辅助零标系统，放电量表数字显示。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。WJBJ-2010局放仪具有体积小、重量轻，是携带式仪器。

　　二、主要技术指标

　　1、测量通道数：3通道(标准)

　　2、可测试品的电容量范围6PF~250?F。

　　3、检测灵敏度允许电流(见表一)：

　　表一、检测灵敏度及输入单元允许电流值。

　　4、椭圆扫描时基：

　　(1)内、外触发功能，可实现频率50(内)及外部高频试验电源触发同步。

　　(2)旋转：以30°为一档旋转，调整观察角度。

　　(3)高频时基椭圆可按输入电压(10～250V)调节至正常大小，其摄取功率<1伏安。

　　5、显示单元

　　(1)采用5.6寸矩形液晶显示器，色彩显示清晰。

　　(2)工作方法：椭圆、直线显示，连续、暂停测量。

　　6、放大器

　　(1)3dB低频端频率fL：10、20、40KHZ任选。

　　(2)3dB高频端频率fH：80、200、300KHZ任选。

　　(3)增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。

　　(4)正负脉冲响应不对称性<1dB。

　　7、时间窗

　　(1)窗宽：可调，50Hz下15°～150°。

　　(2)窗位置：每一窗可旋转0°～170°。

　　(3)两个时间窗可分别或同时开。

　　8、脉冲峰值表

　　(1)数字显示：以3位半LED数字表显示

　　0—100误差：±3%(以满刻度计)。

　　9、试验电压表

　　(1)量程200KV(需使用电阻或者电容分压器)。

　　(2)显示：3位半数字电压表。

　　(3)误差：±3%。

　　10、零标系统

　　(1)内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。

　　(2)零标志与所有椭圆扫描频率相一致。

　　11、结构

　　(1)体积：宽430×高190×深480mm3

　　(2)重量：约12KG。
