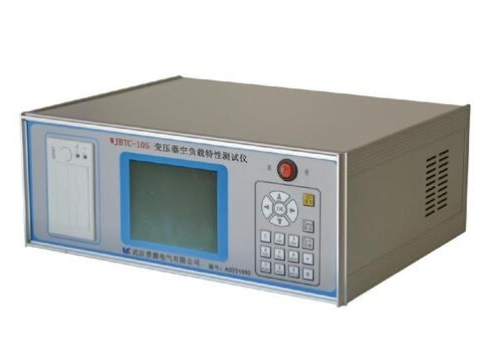

WJBTC-105 变压器空负载特性测试仪
一、性能特性
1、可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。
2、可进行变压器谐波测试。
3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。
4、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。
5、单机可以完成100KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成250KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数)。
6、所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。
7、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。
8、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。
9、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。
10、面板式热敏打印机，可现场快速打印试验结果。
11、数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。
12、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
二、主要技术指标
1、环境条件
温度：-5°C～40°C
相对湿度：<95%(25°C)
海拔高度：<2500m
外界干扰：无特强震动、无特强电磁场
供电电源：160VAC~280VAC，45Hz~55Hz
2、测量范围
电压：10～650V
电流：0.05～5A
频率：45Hz～65Hz

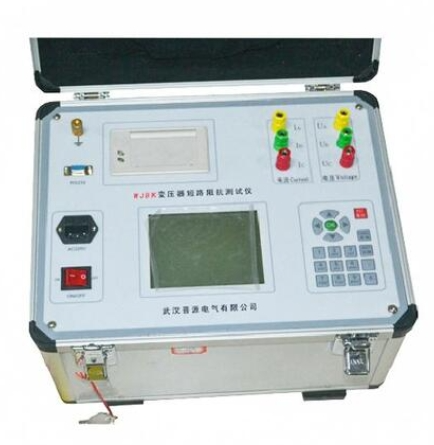

WJBK-5A 变压器短路阻抗测试仪
一、概述
WJBK-5A变压器短路阻抗测试仪内部自带可调电源输出，特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量的仪器。
二、仪器特点
1、仪器自带可调电源输出，无论单相、三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，试验、接线简单。
2、满足《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。
3、《DL/T1093-2008》明确规定：5.4.1a，“原则上单相参数用单相法测试”;5.4.1e，“测试结果出现异常时，应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式，对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。
4、仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。
5、该仪器可测量电压，电流，功率，频率等。
6、单机测量电压、电流范围宽，支持外接CT、PT进一步扩展测量范围。
7、内置不掉电存储器，可长期存储测量数据，仪器自带打印机。
8、测试数据可导入计算机，方便进一步分析或存储。
9、全部中文菜单及操作提示，操作简单直观。
10、透反式大屏幕液晶，在太阳直射下可清晰显示。
三、主要技术指标及使用条件
1、测量精度：电压，电流：0.2级
功率：COSφ>0.1:0.5级;COSφ≤0.1:1.0级
阻抗：COSφ>0.1:0.5级;COSφ≤0.1:1.0级
2、电压测量范围：AC3V～300V
3、内部电源输出范围：电压0~250V，电流0~10A
4、电流测量范围：AC0.2A～20A
5、工作温度：-10℃～50℃
6、工作湿度：0～80%
7、工作电源：AC220V±10﹪ 50Hz±1Hz
8、外形尺寸：360mm×220mm×150mm
9、仪器重量：5Kg
