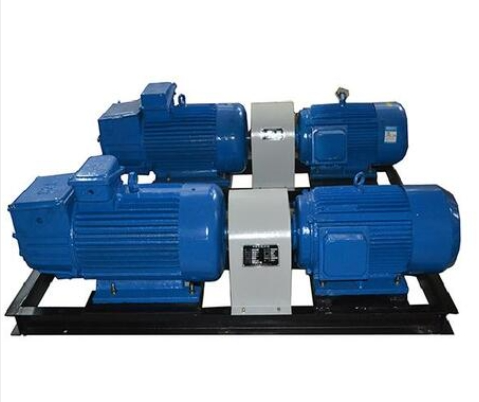

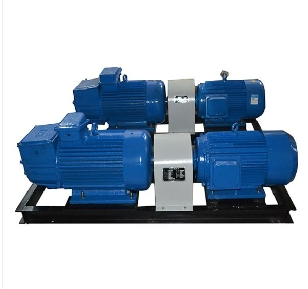

产品图片

WJFDJ-30KVA变压器发电机组

　一、概述

　　WJFDJ型中频无刷发电机(以下简称发电机)由50Hz、380V电源供电，由工频鼠笼式异步电动机(以下简称工频电动机)驱动同轴、共机壳的中频无刷同步发电机发电，对外提供频率接近150Hz、电压为800V的三相中频电源。

　　二、主要规格及技术性能指标

　　1.主要规格

　　1.1额定功率

　　a)工频电动机的额定功率不作规定，但保证中频发电机能输出额定功率。

　　b)中频发电机：30kW

　　1.2额定频率

　　a)工频电动机：50Hz

　　b)中频发电机：150Hz

　　1.3额定电压

　　a)工频电动机：380V

　　b)中频发电机：800V

　　1.4额定同步转速：1460r/min

　　1.5额定功率因数

　　中频发电机：0.5(滞后)

　　1.6励磁方式

　　中频发电机：无刷

　　1.7相数

　　a)工频电动机：3相

　　b)中频发电机：3相

　　1.8电机接法

　　工频电动机：Δ

　　中频发电机：带中性点引出线的星形接法

　　1.9工频电动机的启动：Y-Δ起动

　　2.主要技术性能指标

　　2.1在发电机启动成功后，中频发电机空载剩磁电压不超过26V，通过调节励磁，输出电压在不超过26V到800V范围内连续可调。

　　2.2负载从空载到额定空载，发电机输出相电压波形正弦性畸变率≤3%;
