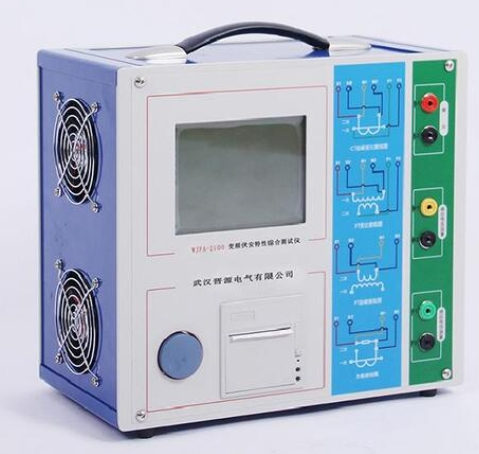

产品图片

WJFA-2100变频伏安特性综合测试仪

　一、概述

　　WJFA-2100变频伏安特性综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

　　二、主要技术特点

　　1、功能全面，既满足各类CT(如：保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

　　2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

　　3、可精确测量变比差与角差，比差最大允许误差±0.1%，角差最大允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1~40000。

　　4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线，输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。

　　5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

　　6、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

　　7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

　　8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

　　9、5.7寸图形透反式LCD，阳光下清晰可视。

　　10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

　　11、面板自带打印机，可自动打印生成的试验报告。

　　12、装置内部具有存储器，可存储测试数据，掉电不丢失。易于携带，装置重量<9Kg。

　　三、主要技术参数
