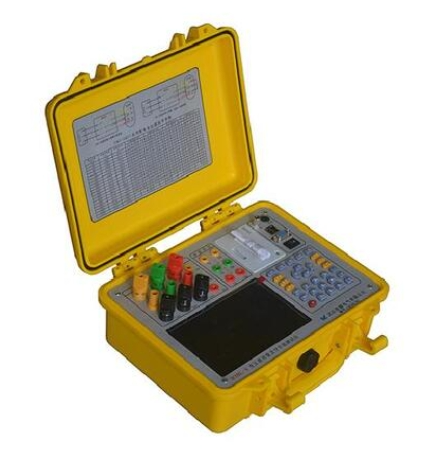

产品图片

WJBL-V变压器容量及空负载测试仪（彩屏版）

　一、概述

　　该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点，完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

　　二、功能特点

　　1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

　　2、内部自带电源、自动产生三相大功率测试电源。

　　3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

　　4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。

　　5、可自动进行波形畸变校正，温度校正(提供简单的温度校正和附加损耗分别校正两种方式)，电压校正(非额定电压下的空载试验)，电流校正(非额定电流条件下的短路试验)，非常适合没有做稍大容量变压器短路试验条件的单位。

　　6、可测量电压和电流的谐波含量和总谐波失真度。

　　7、可进行简单的矢量分析，绘制矢量图。

　　8、显示各电参量的波形图，做为示波器使用。

　　9、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

　　10、电流量程分高低档，最大可保证100A测量范围，最小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。

　　11、容量测量范围：20kVA~100000kVA(三相变)

　　5kVA~40000kVA(单相变)

　　12、电池剩余电量百分数指示功能，绝非简单的亏电报警。

　　13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

　　14、用户可随时将测试的数据通过微型打印机将结果打印出来。

　　15、测试结果存储功能，可存储200组容量测试数据。

　　三、技术指标

　　1、输入特性

　　有源部分：

　　电压测量范围：0~10V

　　电流测量范围：0~10A

　　无源部分：

　　电压测量范围：0~750V宽量限。

　　电流测量范围：0~5A~100A内部双量程。

　　2、准确度

　　电压：±0.2%

　　电流：±0.2%

　　功率：±0.2%(CosΦ>0.2)，±0.3%(0.02<0.2)

　　3、工作温度：-25℃~+65℃

　　4、充电电源：交流160V~260V

　　5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?6?8。

　　⑵、工作电源输入端对外壳之间承受工频2kV(有效值)，历时1分钟实验。

　　6、主机体积：32cm×24cm×13cm

　　7、重量：3kg
