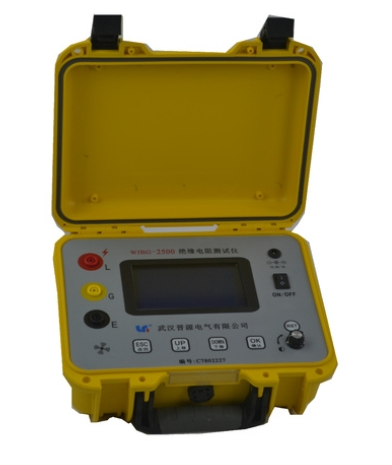

WJGB-2500 绝缘电阻测试仪
一、性能特点
1）采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。
2）抗干扰能力强，适合在强电磁干扰环境中测量。
3）有250 V、500V、1.0kV、2.5kV、5.0kV共5个电压输出档。
4）自动测量R15、R60、R600，自动计算吸收比、极化指数。
5）带载能力强，短路电流约3mA。
6）测量范围最大为0 ~2TΩ，自动切换量程。
7）模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
8）随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
9）测量完毕自动泄放高压，高压泄放时间不超过30秒。
10）5分钟无操作，系统自动蜂鸣提示关机。
11）具有全面完善的保护功能，工作可靠性高。
二、技术指标
额定测试电压 | 250 V、500V、 1.0kV、 2.5kV |
测量上限值 | 100GΩ、200GΩ、500GΩ、1TΩ |
测量下限值 | 0.1MΩ |
输出电压误差 | ±5% |
短路电流 | 约3mA |
准确度等级 | 5.0级 |
下半量程范围基本误差 | ±( 5%·Rx + 1d ) |
上半量程范围基本误差 | ±( 10%·Rx + 2d ) |
高压显示误差 | ±( 5%·Ux + 1d ) |
供电电源 | 12V 锂电 |
电池一次充电使用时间 | 30天 每天10次DAR和5次PI测试 |
绝缘电阻 | > 500 MΩ（测试线与机壳间） |
耐压 | AC10.0kV 50Hz 1min （测试线与机壳间） |
工作温度与湿度 | 0℃ ~ + 40℃ < 85%RH |
贮存温度与湿度 | - 20℃ ~ + 50℃ < 90%RH |
外形尺寸 | 274（L）×225（W）×113（H） （mm） |
重量 | ≈ 4.5kg |

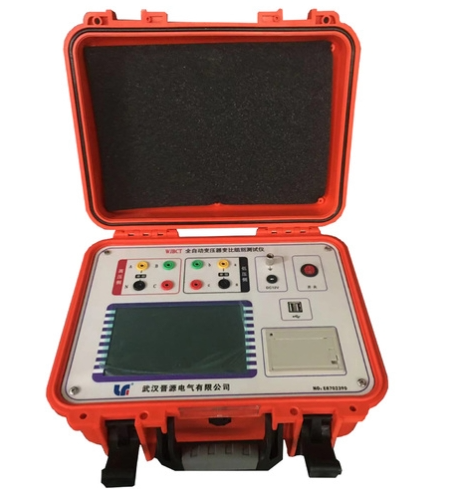

WJBC-III多功能变比测试仪
主要特点
自动测量变压器的档位；
测试高压对低压的比值及相角差，自动计算变比误差及组别；
参数设置一次，后面可以直接测试,数据保存在一起,打印可以一次完成；
仪器上具有高低压接反，输出故障等各种状态提示，实现真正智能化；
仪器内部有强大的保护功能，输出短路不损坏仪器；
仪器输入单相电源，自动产生幅值可调节、稳定、相位恒定的三相(120°)电源；
能够测量移相变压器.带多次脉冲的整流变压器.Z型变压器.测试PT.CT；
测试输出电压是异频，结果不受工频电源频率及幅值波动的影响:
六通道同时采样，实现真正意义上的三相同时测量；
仪器内部没有采用继电器，保证了仪器长时间正常运行；
仪器采用微型计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；
仪器内部可以自动保存1000组数据，也可以外接U盘保存；
仪器可生存word报告，方便数据的管理和查询；
仪器输入电压范围宽，误接AC380V仪器正常工作。
技术参数
变比测试范围: 1～10000
组别测试范围: 1～12
角度测试范围： 0°～360°
变比测试准确度: 变比范围1～999.9 :0.2级
变比范围1000～10000 :0.5级
变比分辨率: 0.0001
角度分辨率: 0.01°
仪器电源输入: 220V±10% 、50Hz±1Hz
使用温度： -10～40℃ 使用相对湿度：<85%RH
