HT2674 绝缘电阻测试仪

联系人：廖助富

联系电话：027-8792****

企业：武汉市华天电力自动化有限责任公司

企业地址湖北省-武汉市

详细地址武汉市东湖新技术开发区高新二路41号谷方4栋1层02室

厂家信息
产品信息
规格参数
技术文档

武汉市华天电力自动化有限责任公司，简称：华天电力，是在原武汉高压研究所三产基础上于2004年改制成立的高科技公司，其前身武汉高压研究所高试设备制造厂成立于1992年，是国内早期从事高压测试的厂家之一。公司位于中国光谷国家级开发区——武汉东湖高新技术开发区关南工业园。公司主要从事高电压试验设备、电力计量测试设备及仪器仪表，变电站在线监测系统以及相关软件产品的研发、设计、生产、销售以及服务。

产品图片

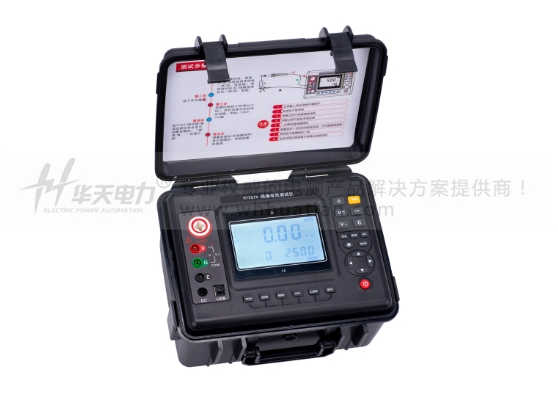

HT2674 绝缘电阻测试仪

产品简介 Product Introduction

HT2674绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。同时带有步进调节电压功能可以输出多种不同电压等级（如15KV机型可以产生12KV等级，使用范围更广泛）。

绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。直流电压测量范围0～1000V,交流电压测量范围0～750V。直流电流测量范围100pA-6mA。电容测量范围10nF-50uF。

产品别称：绝缘电阻测试仪

产品参数 Product Parameters

技术参数

测量功能	输出电压	测量范围	精度	分辨率
绝缘电阻	100V(±10%)	0.05MΩ～0.5MΩ	±3%rdg±5dgt	0.001MΩ
		0.5MΩ～5MΩ	±3%rdg±5dgt	0.01MΩ
		5MΩ～50MΩ	±3%rdg±5dgt	0.1MΩ
		50MΩ～500MΩ	±3%rdg±5dgt	1MΩ
		0.5GΩ～5GΩ	±3%rdg±5dgt	0.01GΩ
		5GΩ～50GΩ	±10%rdg±5dgt	0.1GΩ
		50GΩ～500GΩ	±20%rdg±5dgt	1GΩ
	250V(±10%)	0.1 MΩ～1MΩ	±3%rdg±5dgt	0.001MΩ
		1 MΩ～10MΩ	±3%rdg±5dg	0.01MΩ
		10 MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1GΩ～10GΩ	±3%rdg±5dgt	0.01GΩ
		10GΩ～100GΩ	10GΩ～100GΩ	0.1GΩ
		100GΩ～1000GΩ	±20%rdg±5dgt	1GΩ
	1000V(±10%))	0.5 MΩ～5MΩ	±3%rdg±5dgt	0.001MΩ
		5 MΩ～50MΩ	±3%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±3%rdg±5dgt	0.1MΩ;
		500 MΩ～5000MΩ	±3%rdg±5dgt	1MΩ;
		5GΩ～50GΩ	±3%rdg±5dgt	0.01GΩ
		50GΩ～500GΩ	±10%rdg±5dgt	0.1GΩ
		500GΩ～5000GΩ	±20%rdg±5dgt	1GΩ
	2500V(±10%)	1 MΩ～10MΩ	±3%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±3%rdg±5dgt	0.1MΩ
		100 MΩ～1000MΩ	±3%rdg±5dgt	1MΩ
		1 GΩ～10GΩ	±3%rdg±5dgt	0.01GΩ
		10 GΩ～100GΩ	±3%rdg±5dgt	0.1GΩ
		100 GΩ～1000GΩ	±10%rdg±5dgt	1GΩ
		1 TΩ～10TΩ	±20%rdg±10dgt	0.01TΩ
	5000V(±10%)	2 MΩ～20MΩ	±3%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±3%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±3%rdg±5dgt	1MΩ
		2 GΩ～20GΩ	±3%rdg±5dgt	0.01GΩ
		20 GΩ～200GΩ	±5%rdg±5dgt	0.1GΩ
		200 MΩ～2000MΩ	±3%rdg±5dgt	1GΩ
		2 TΩ～10TΩ	±20%rdg±10dgt	0.01TΩ
	常用电气单位换算	TΩ（Tera ohm）=1000GΩ=10¹²Ω
		1 GΩ（Giga ohm）=1000MΩ=10⁹Ω
		1 MΩ（Mega ohm）=1000KΩ=10⁶Ω

注意：

每个电压档最后两个测试量程范围测试时间大于180s。

电压量程及精度

测量功能	测量范围	精度	分辨率
直流电压	DC 0.0V～1000V	±1.5%rdg±3dgt	0.1V
交流电压	AC 0.0V～750V	±1.5%rdg±3dgt	0.1V

电流量程及精度

测量功能	测量范围	精度	分辨率
直流电压	1mA-6mA	±5%rdg±2dgt	0.01mA
	100uA-1000uA	±5%rdg±2dgt	1uA
	10uA-100uA	±5%rdg±2dgt	0.1uA
	1uA-10uA	±5%rdg±2dgt	0.01uA
	100nA-1000nA	±5%rdg±2dgt	1nA
	10nA-100nA	±10%rdg±5dgt	0.1nA
	1nA-10nA	±20%rdg±5dgt	0.01nA
	100pA-1000pA	±30%rdg±5dgt	1pA

电容量程及精度

测量功能	测量范围	精度	分辨率
电容	10uf-50uf	±10%fs.±5dgt	0.01uf
	1uf-10uf	±10%fs.±5dgt	0.01uf
	100nf-1000nf	±10%fs.±5dgt	1nf
	10nf-100nf	±10%fs.±5dgt	0.1nf

技术规格

功能	绝缘电阻测试，电压测试，直流电流测试，电容测试
基准条件	23℃±5℃，75%rh以下
DT-VH510	额定电压：100V、250V、500V、1000V、2500V、5000V
	绝缘电阻量程：0.01MΩ～10TΩ 分辨率：0.01MΩ
DT-VH1035	额定电压：250V、500V、1000V、2500V、5000V、10kV
	绝缘电阻量程：0.01MΩ～35TΩ 分辨率：0.01MΩ
DT-VH1550	额定电压：500V、1000V、2500V、5000V、10kV、15kV
	绝缘电阻量程：0.01MΩ～50TΩ 分辨率：0.01MΩ
测量电压(V)	额定电压×（1±10%）
直流电压量程	0～1000V	分辨率: 0.1V
交流电压量程	0～750V	分辨率: 0.1V
直流电流	0.1nA～6mA	分辨率: 0.1nA
电容	10nF～50uF	分辨率: 10nF
输出短路电流	≥6mA@15KV
吸收比和极化指数测量	有
滤波测试	10S 20S 30S 40S 50S
斜坡测试	目标电压%10步进升高到终目标电压
电源	12.6V充电锂电池
背光	可控灰白屏背光，适合昏暗场所使用
显示模式	4位超大LCD显示，灰白屏背光
LCD显示尺寸	LCD显示尺寸
仪表尺寸	长宽高：240mm×188mm×85mm
USB接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通讯线	USB通讯线1条
测试线	高压棒红色3米，高压测试线黑色1.5米，绿线1.5米
数据存储	500组，闪烁显示“FULL”符号表示存储已满
数据查阅	数据查阅功能：“MR”符号显示
溢出显示	超量程溢出功能：“>”符号显示
报警功能	大于或小于设定值发出报警提示。
功耗	待机: 30mA Max(背光关闭), 开机开背光: 42mA Max
	测量：200mA Max(背光关闭)
仪表质量	2750g(含电池)
电池电压	电池电压不足，显示低电符号
自动关机	仪表无操作15分钟关机
绝缘电阻	≥50MΩ(测量线路与外壳间)
耐压	AC3kV/50Hz 1min
工作温度和湿度	－10℃～+50℃＜85%RH
贮存温度和湿度	－15℃～+55℃＜90%RH
适合安规	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

注：

1. "*" 仅限于C型.

2.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

3.了解更多华天产品信息请进入产品中心。服务热线：400-8855-448

产品特征 Product Characteristics

1、本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。
2、同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。
3、具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
4、适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
5、同时带有步进调节电压功能可以输出多种不同电压等级（如15KV机型可以产生12KV等级，使用范围更广泛）。
6、绝缘电阻测试仪由中大规模集成电路组成。
7、本表输出功率大，输出电压等级多（有6个电压等级）。直流电压测量范围0～1000V,交流电压测量范围0～750V。
8、直流电流测量范围100pA-6mA。电容测量范围10nF-50uF。
