HTDS-V 带电电缆识别仪
产品简介 Product Introduction
HTDS-V带电电缆识别仪（以下简称识别仪）是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它既能识别停电电缆，也能识别带电电缆，满足了电力施工现场对电缆识别的多重需求。

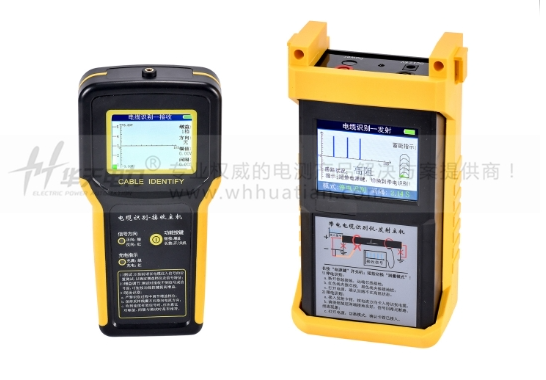

识别仪主要由发射主机、接收主机、发射连线、发射卡钳与柔性测量线圈构成。识别仪的设计相比上一代产品更加紧凑小巧，携带方便。
产品别称：带电电缆识别仪、带电电缆识别仪测试仪、电缆识别仪
产品参数 Product Parameters
发射主机
| 充电电压 | DC5V |
| 功耗 | ≤ 3W |
| 工作时长 | ≥ 12h |
| 信号间隔 | ≈ 2秒 |
| 发射卡钳内径 | ≥ 125mm |
| 环境温度 | -35℃ ～ +55℃ |
| 环境湿度 | ≤ 95%RH |
接收主机
| 充电电压 | DC5V |
| 功耗 | ≤ 1W |
| 识别方式 | 方向、幅值、间隔，三重判断依据 |
| 回路电阻范围 | 停电 - 接地回路电阻≤500Ω |
| 带电 - 接地回路电阻≤200Ω | |
| 工作时长 | ≥ 12h |
| 环境温度 | -35℃ ～ +55℃ |
| 环境湿度 | ≤ 95%RH |
外观尺寸
| 机箱 | 520mm×350mm×170mm |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多华天产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征 Product Characteristics
1、发射主机采用高能锂电池供电，无需现场220V电源接入，使用方便，且设计小巧、功耗低、供电时间长、多级电量指示。
2、接收主机采用彩屏LCD液晶显示，精准电量提示，同步显示信号的方向、幅值、间隔作为有效判断依据，并在时间轴上保留多个信号，通过连续的有效信号更准确的确定待识别电缆。
3、采用柔性测量线圈进行电缆识别，解决了电力现场电缆拥挤、叠压导致传统接收卡钳无法卡入待识别电缆，而无法识别的问题。
4、配备发射卡钳，通过卡钳耦合的方式实现带电识别的功能，做到一机多用。
5、ABS高强度保护箱，有效的保护仪器，同时方便运输及适应工地现场的恶劣环境。
