武汉市华天电力自动化有限责任公司，简称：华天电力，是在原武汉高压研究所三产基础上于2004年改制成立的高科技公司，其前身武汉高压研究所高试设备制造厂成立于1992年，是国内早期从事高压测试的厂家之一。公司位于中国光谷国家级开发区——武汉东湖高新技术开发区关南工业园。公司主要从事高电压试验设备、电力计量测试设备及仪器仪表，变电站在线监测系统以及相关软件产品的研发、设计、生产、销售以及服务。

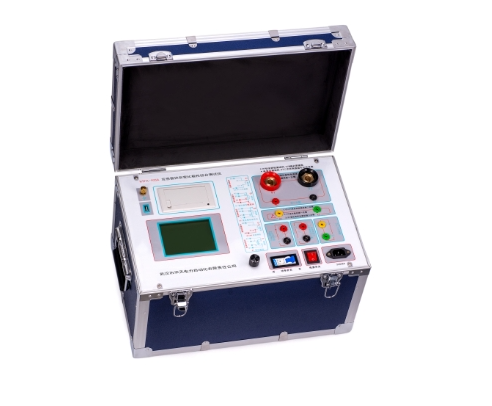

产品图片

HTFA-105A 互感器伏安变比极性综合测试仪


产品简介 Product Introduction

设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

产品别称：PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪

产品参数 Product Parameters

主要参数

项目参数
工作电源AC220V 、50Hz
设备输出0～1200V 5kVA 最大设置值20A
大电流输出0～1000A
励磁精度≤0.5%（0.2%*读数+0.3%*量程）
二次绕组电阻测量范围0.01～300Ω
精度≤1.0%（0.4%*读数+0.6%*量程）
二次实际负荷测量范围5～500VA
精度≤0.5%（0.2%*读数+0.3%*量程）±0.1VA
相位测量（角差）范围1~99.9min
分辨率0.1min
CT变比测量范围≤25000A/5A（5000A/1A）
精度≤0.5%（0.2%*读数+0.3%*量程）
PT变比测量范围≤500kV
精度≤0.5%（0.2%*读数+0.3%*量程）
工作环境温度－10℃ ～ 40℃
湿度≤90%
海拔高度≤1000m
尺寸410mm × 260mm × 340mm
重量≤22kg

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

2.了解更多华天产品信息请进入 产品中心 。服务热线：400-8855-448

产品特征 Product Characteristics

  • 1、支持检测CT和PT

  • 2、满足 GB1207、GB1208等规程要求

  • 3、无需外接其它辅助设备，单机即可完成所有检测项目，一次测试同时完成励磁、变比极性试验，可测试变压器套管CT

  • 4、自带微型快速打印机、可直接现场打印测试结果

  • 5、操作简便，带有智能提示，使用户更易上手操作

  • 6、大屏幕液晶，图形化显示接口

  • 7、按规程自动给出CT/PT（励磁）拐点值

  • 8、自动给出5%和10%误差曲线

  • 9、可保存3000组测试资料，掉电后不丢失

  • 10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告

  • 11、小巧轻便≤22kg，非常利于现场测试

互感器伏安特性测试仪
